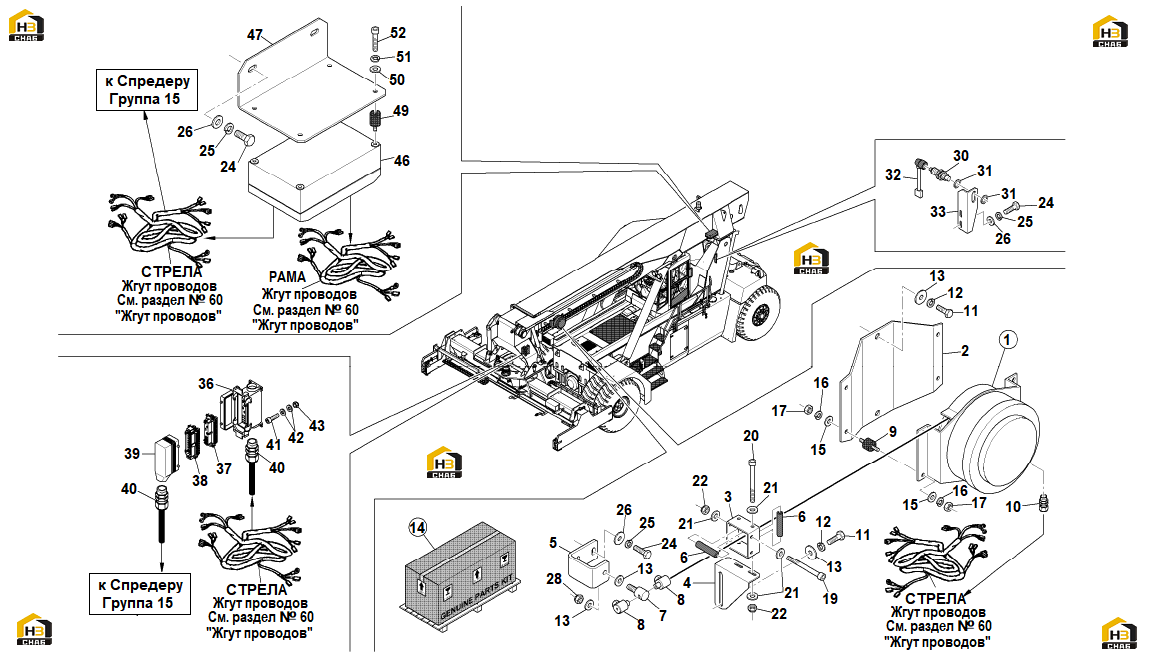

82. электронная операционная система "midmac" (стрела) (часть ii)

← 81. система управления электронным блоком питания (версия 2) - qgs блок 83. электрооборудование (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRANSDUCER

Каталожный номер:607978

Комплект:1

Примечание:

№ на схеме:2

Наименование:SUPPORT CABLE REEL

Каталожный номер:555839

Комплект:1

Примечание:

№ на схеме:3

Наименование:FRAME

Каталожный номер:555840

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET

Каталожный номер:576710

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:557082

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROLLER

Каталожный номер:555841

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:598522

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:100446

Комплект:2

Примечание:

№ на схеме:9

Наименование:SILENT-BLOCK

Каталожный номер:527047

Комплект:4

Примечание:

№ на схеме:10

Наименование:CABLE GLAND PG9

Каталожный номер:533905

Комплект:1

Примечание:PG9

№ на схеме:11

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:4

Примечание:M8x1,25x25

№ на схеме:12

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:4

Примечание:D.8

№ на схеме:13

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:6

Примечание:D.8xD.24

№ на схеме:14

Наименование:SET ASSEMBLY CABLE ACT

Каталожный номер:609525

Комплект:1

Примечание:

№ на схеме:15

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:8

Примечание:D.6xD.18

№ на схеме:16

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:8

Примечание:D.6

№ на схеме:17

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:8

Примечание:M6x1

№ на схеме:19

Наименование:SCREW M5x70

Каталожный номер:200365

Комплект:2

Примечание:M5x70

№ на схеме:20

Наименование:SCREW M5x80

Каталожный номер:200456

Комплект:2

Примечание:M5x80

№ на схеме:21

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:8

Примечание:D.5

№ на схеме:22

Наименование:SELF LOCKING NUT M5x0,8

Каталожный номер:00600

Комплект:4

Примечание:M5x0,8

№ на схеме:24

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:6

Примечание:M10x1,5x25

№ на схеме:25

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:6

Примечание:D.10

№ на схеме:26

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:6

Примечание:D.10xD.30

№ на схеме:28

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00629

Комплект:1

Примечание:M8x1,25

№ на схеме:30

Наименование:SENSOR

Каталожный номер:583158

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER D18

Каталожный номер:00823

Комплект:2

Примечание:D18

№ на схеме:32

Наименование:CABLE 5M

Каталожный номер:553504

Комплект:1

Примечание:5 м.

№ на схеме:33

Наименование:BRACKET

Каталожный номер:596799

Комплект:1

Примечание:

№ на схеме:36

Наименование:FIXED PROTECTION

Каталожный номер:545997

Комплект:1

Примечание:

№ на схеме:37

Наименование:FEMALE INSERT (1/24)

Каталожный номер:545996

Комплект:1

Примечание:1/24

№ на схеме:38

Наименование:MALE INSERT (1/24)

Каталожный номер:545995

Комплект:1

Примечание:1/24

№ на схеме:39

Наименование:MOVABLE PROTECTION

Каталожный номер:545998

Комплект:1

Примечание:

№ на схеме:40

Наименование:CONNECTION

Каталожный номер:585736

Комплект:2

Примечание:

№ на схеме:41

Наименование:SCREW M5х0,8х30

Каталожный номер:200155

Комплект:4

Примечание:M5х0,8х30

№ на схеме:42

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:8

Примечание:D.5

№ на схеме:43

Наименование:SELF LOCKING NUT M5х0,8

Каталожный номер:00600

Комплект:4

Примечание:M5х0,8

№ на схеме:46

Наименование:BOOM CONTROL UNIT ASS.Y

Каталожный номер:597939

Комплект:1

Примечание:

№ на схеме:47

Наименование:SUPPORT

Каталожный номер:597964

Комплект:1

Примечание:

№ на схеме:49

Наименование:SILENTBLOCK

Каталожный номер:563819

Комплект:4

Примечание:

№ на схеме:50

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:4

Примечание:D.6хD.18

№ на схеме:51

Наименование:RIBBED LOCK WASHER

Каталожный номер:601136

Комплект:4

Примечание:D.6

№ на схеме:52

Наименование:SCREW M6х14

Каталожный номер:200578

Комплект:4

Примечание:M6х14
