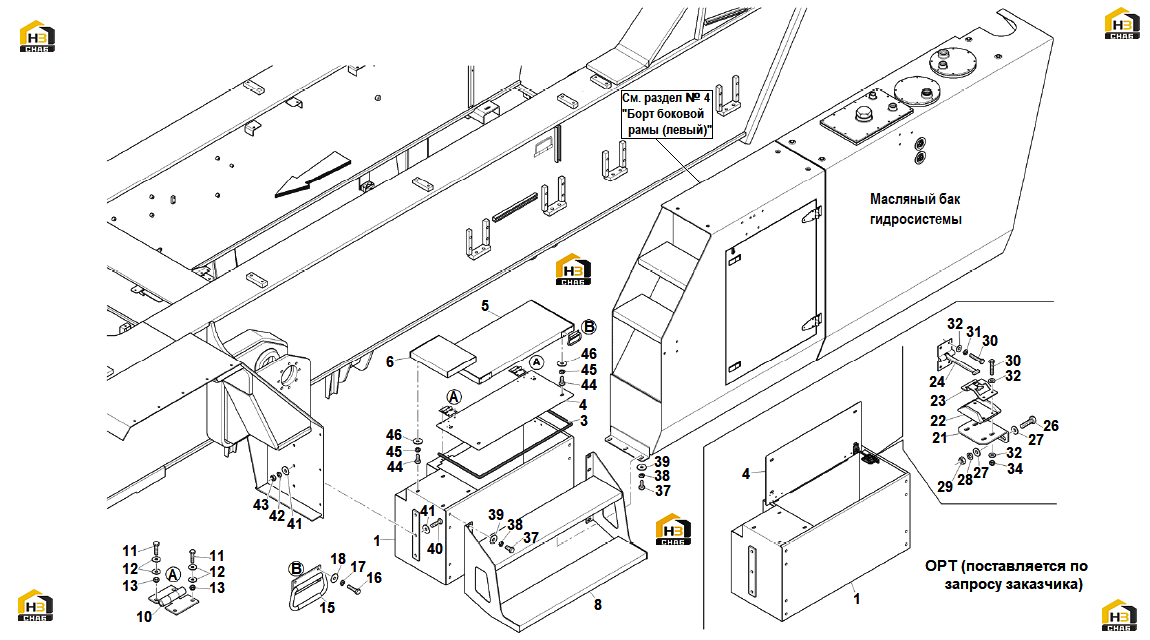

7. ящик для инструментов и ступеньки (левая сторона)
← 6. борт боковой рамы (правый) (версия машины с подъемной кабиной)
8. ящик для инструментов и ступеньки (правая сторона) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:102280
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:21
Каталожный номер:570874
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:22
Каталожный номер:570890
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:23
Каталожный номер:570889
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:24
Каталожный номер:570888
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:26
Каталожный номер:00093
Комплект:2
Примечание:M8х1,25х30 (ОРТ (поставляется по запросу заказчика))
№ на схеме:27
Каталожный номер:00723
Комплект:4
Примечание:D.8 (ОРТ (поставляется по запросу заказчика))
№ на схеме:28
Каталожный номер:601138
Комплект:2
Примечание:D.10 (ОРТ (поставляется по запросу заказчика))
№ на схеме:29
Каталожный номер:00520
Комплект:2
Примечание:M8х1,25 (ОРТ (поставляется по запросу заказчика))
№ на схеме:30
Каталожный номер:200339
Комплект:8
Примечание:M4х20 (ОРТ (поставляется по запросу заказчика))
№ на схеме:31
Каталожный номер:00801
Комплект:4
Примечание:D.4 (ОРТ (поставляется по запросу заказчика))
№ на схеме:32
Каталожный номер:00798
Комплект:12
Примечание:D.4 (ОРТ (поставляется по запросу заказчика))
№ на схеме:34
Каталожный номер:00626
Комплект:4
Примечание:M4х0,7 (ОРТ (поставляется по запросу заказчика))
№ на схеме:37
Каталожный номер:00478
Комплект:11
Примечание:M12х1,75х25
№ на схеме:38
Каталожный номер:601139
Комплект:11
Примечание:D.12
№ на схеме:39
Каталожный номер:00807
Комплект:11
Примечание:D.12хD.36
№ на схеме:42
Каталожный номер:601140
Комплект:3
Примечание:D.14
№ на схеме:45
Каталожный номер:601138
Комплект:8
Примечание:D.10
№ на схеме:46
Каталожный номер:00815
Комплект:8
Примечание:D.10хD.30
