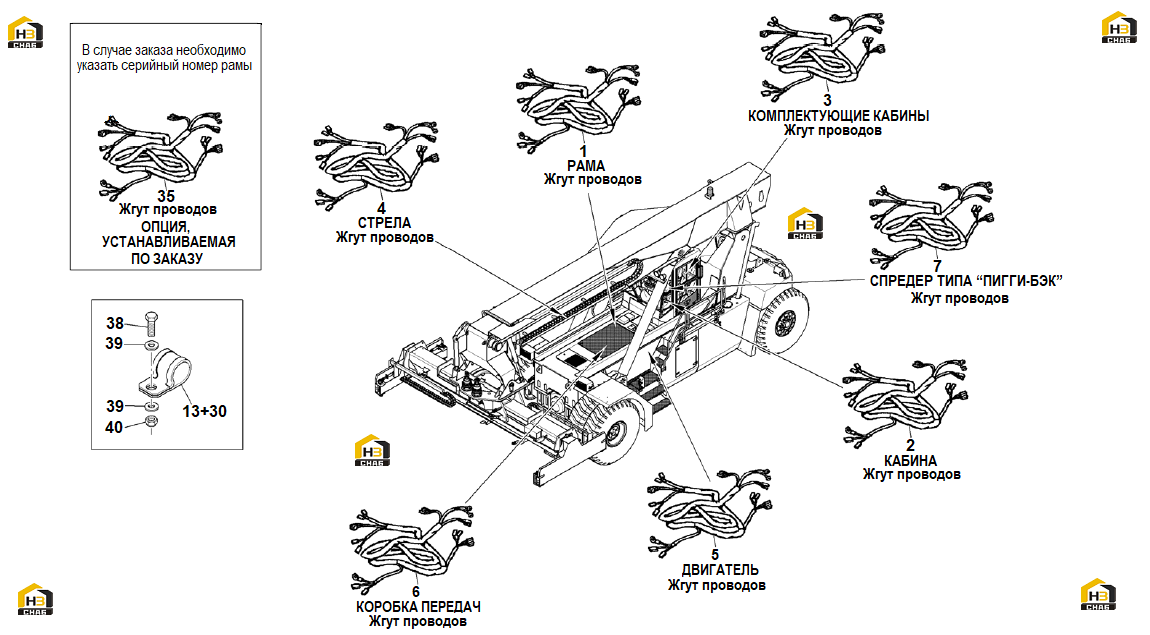

60. жгут проводов
← 59. электронная операционная система "midmac" (стрела) (часть i)
61. электрооборудование (часть i) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:604455
Комплект:1
Примечание:для подъёмной кабины
№ на схеме:1
Каталожный номер:600473
Комплект:1
Примечание:STD (стандарт)
№ на схеме:2
Каталожный номер:600474
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:600475
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:604454
Комплект:1
Примечание:Для двигателя "CUMMINS QSM11-T3"
№ на схеме:5
Каталожный номер:600478
Комплект:1
Примечание:Для двигателя "CUMMINS QSL9"
№ на схеме:5
Каталожный номер:600477
Комплект:1
Примечание:Для двигателя "SCANIA DC12"
№ на схеме:7
Каталожный номер:604456
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:102324
Комплект:A.R.
Примечание:DM.8 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:14
Каталожный номер:100495
Комплект:A.R.
Примечание:DM.10 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:15
Каталожный номер:102386
Комплект:A.R.
Примечание:DM.12 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:16
Каталожный номер:100472
Комплект:A.R.
Примечание:DM.14 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:17
Каталожный номер:100473
Комплект:A.R.
Примечание:DM.16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:18
Каталожный номер:102325
Комплект:A.R.
Примечание:DM.18 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:19
Каталожный номер:102326
Комплект:A.R.
Примечание:DM.20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:20
Каталожный номер:102327
Комплект:A.R.
Примечание:DM.22 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:21
Каталожный номер:102328
Комплект:A.R.
Примечание:DM.26 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:22
Каталожный номер:102329
Комплект:A.R.
Примечание:DM.30 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:23
Каталожный номер:102330
Комплект:A.R.
Примечание:DM.35 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:24
Каталожный номер:102331
Комплект:A.R.
Примечание:DM.40 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:25
Каталожный номер:102332
Комплект:A.R.
Примечание:DM.45 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:26
Каталожный номер:102333
Комплект:A.R.
Примечание:DM.50 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:27
Каталожный номер:102334
Комплект:A.R.
Примечание:DM.55 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:28
Каталожный номер:102335
Комплект:A.R.
Примечание:DM.60 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:29
Каталожный номер:102336
Комплект:A.R.
Примечание:DM.65 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:30
Каталожный номер:102323
Комплект:A.R.
Примечание:DM.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:35
Каталожный номер:
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:38
Каталожный номер:00152
Комплект:A.R.
Примечание:M6х1х20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:39
Каталожный номер:00718
Комплект:A.R.
Примечание:D.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:40
Каталожный номер:00601
Комплект:A.R.
Примечание:M6х1 (A.R-в случае необходимости (указать кол-во, м., м2))
