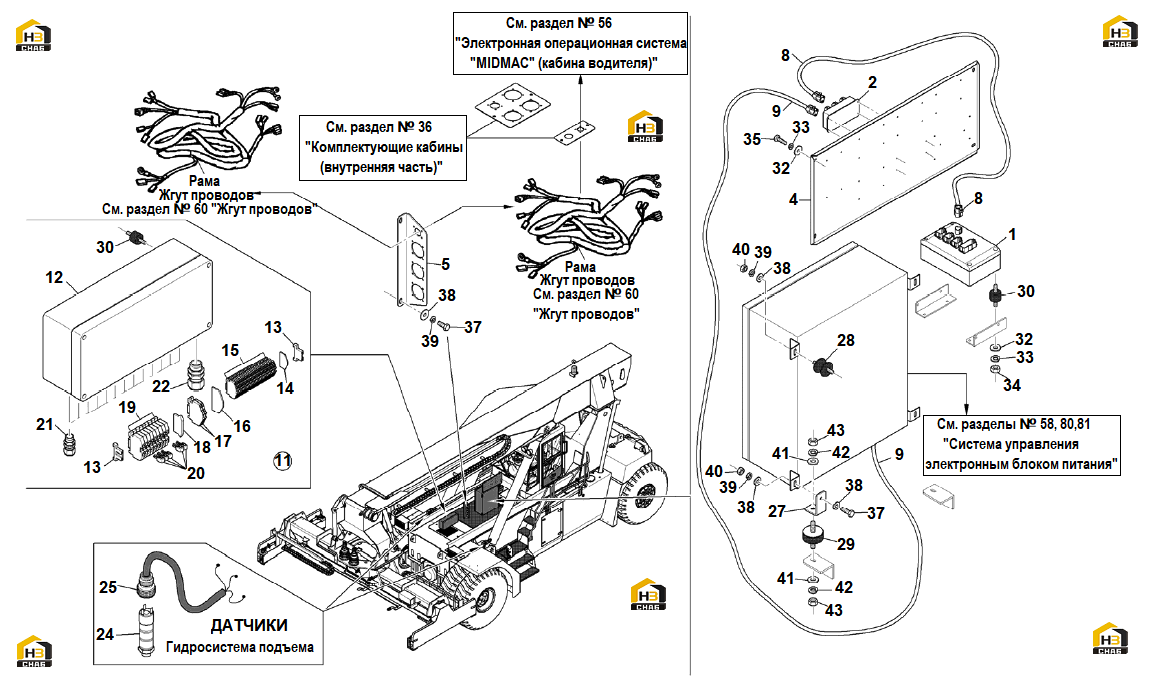

57. электронная операционная система "midmac" (рама) (часть i)

← 56. электронная операционная система "midmac" (кабина водителя) (часть i) 58. система управления электронным блоком питания (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MASTER CONTROL UNIT

Каталожный номер:597937

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONCENTRATOR

Каталожный номер:589178

Комплект:1

Примечание:

№ на схеме:4

Наименование:PANEL

Каталожный номер:597738

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:597515

Комплект:1

Примечание:

№ на схеме:8

Наименование:CANBUS CABLE

Каталожный номер:599513

Комплект:1

Примечание:

№ на схеме:9

Наименование:CANBUS CABLE

Каталожный номер:579207

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTIONS CONTROL UNIT

Каталожный номер:597942

Комплект:1

Примечание:Включая позиции с 12 по 22

№ на схеме:12

Наименование:CONTROL UNIT HOUSING

Каталожный номер:597545

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTION BLOCK

Каталожный номер:577193

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:577196

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:577197

Комплект:30

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:585719

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:585718

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:578473

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:578469

Комплект:9

Примечание:

№ на схеме:20

Наименование:AXLE

Каталожный номер:578471

Комплект:5

Примечание:

№ на схеме:21

Наименование:CABLE GLAND PG9

Каталожный номер:533905

Комплект:13

Примечание:

№ на схеме:22

Наименование:CABLE GLAND PG21

Каталожный номер:533910

Комплект:1

Примечание:

№ на схеме:24

Наименование:PRESSURE TRANSDUCER

Каталожный номер:597254

Комплект:2

Примечание:

№ на схеме:25

Наименование:TRANSDUCER WIRING HARNESS

Каталожный номер:604437

Комплект:2

Примечание:

№ на схеме:27

Наименование:BRACKET

Каталожный номер:597742

Комплект:2

Примечание:

№ на схеме:28

Наименование:SILENT-BLOCK

Каталожный номер:100687

Комплект:4

Примечание:

№ на схеме:29

Наименование:SILENT-BLOCK

Каталожный номер:552591

Комплект:2

Примечание:

№ на схеме:30

Наименование:SILENTBLOCK

Каталожный номер:527047

Комплект:4

Примечание:

№ на схеме:32

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:8

Примечание:D.6хD.18

№ на схеме:33

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:8

Примечание:D.6

№ на схеме:34

Наименование:NUT M6х1

Каталожный номер:00522

Комплект:4

Примечание:M6х1

№ на схеме:35

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:4

Примечание:M6х1х20

№ на схеме:37

Наименование:SCREW M8х1,25х25

Каталожный номер:00098

Комплект:4

Примечание:M8х1,25х25

№ на схеме:38

Наименование:FLAT WASHER D.8хD.24

Каталожный номер:00733

Комплект:8

Примечание:D.8хD.24

№ на схеме:39

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:6

Примечание:D.8

№ на схеме:40

Наименование:NUT M8х1,25

Каталожный номер:00520

Комплект:4

Примечание:M8х1,25

№ на схеме:42

Наименование:FLAT WASHER D.10хD.30

Каталожный номер:00815

Комплект:4

Примечание:D.10хD.30

№ на схеме:43

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:4

Примечание:D.10

№ на схеме:44

Наименование:NUT M10х1,5

Каталожный номер:00519

Комплект:4

Примечание:M10х1,5
