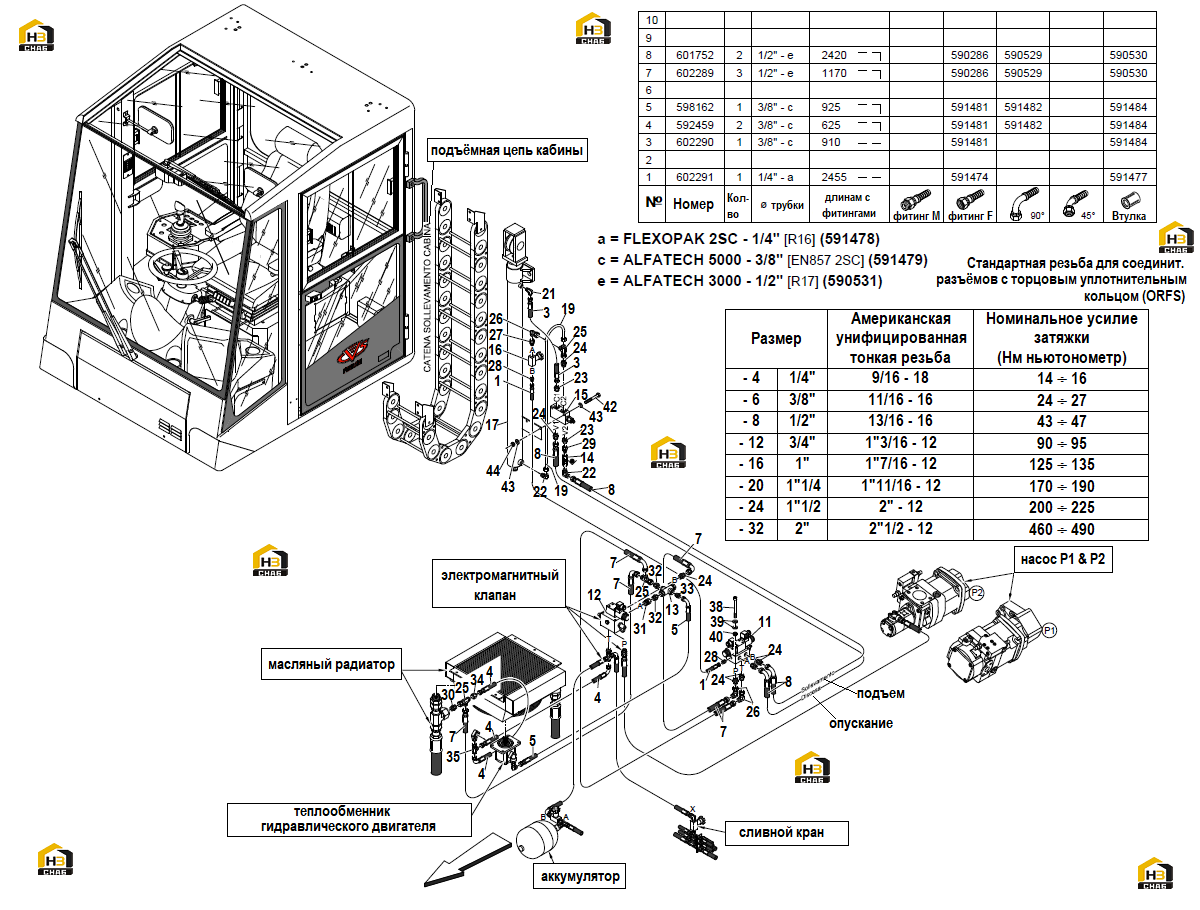

47. цепь подъема кабины водителя (rs f400 кабина sollev)

← 46. кронштейн и мачта подъема кабины водителя 48. клапан регулирующий "545763" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tubo Flessibile

Каталожный номер:602291

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tubo Flessibile

Каталожный номер:602290

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tubo Flessibile

Каталожный номер:592459

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tubo Flessibile

Каталожный номер:598162

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tubo Flessibile

Каталожный номер:602289

Комплект:3

Примечание:

№ на схеме:8

Наименование:Tubo Flessibile

Каталожный номер:601752

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valvola C.

Каталожный номер:594345

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valvola C.

Каталожный номер:594340

Комплект:/

Примечание:См. раздел № 46

№ на схеме:13

Наименование:Divisore di Flusso

Каталожный номер:517771

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valvola Unidirezionale

Каталожный номер:568425

Комплект:1

Примечание:Отверстие ø1,5 мм.

№ на схеме:15

Наименование:Valvola di Blocco

Каталожный номер:545763

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubinetto

Каталожный номер:101050

Комплект:1

Примечание:1/4" BSPP (британская стандартная трубная цилиндрическая резьба)

№ на схеме:17

Наименование:Cilindro

Каталожный номер:565724

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tubo Ferro

Каталожный номер:602285

Комплект:1

Примечание:ø12 sp.1,5

№ на схеме:21

Наименование:Raccordo 90°

Каталожный номер:571062

Комплект:1

Примечание:

№ на схеме:22

Наименование:Raccordo 90°

Каталожный номер:568025

Комплект:2

Примечание:

№ на схеме:23

Наименование:Raccordo

Каталожный номер:568215

Комплект:2

Примечание:

№ на схеме:24

Наименование:Raccordo

Каталожный номер:556749

Комплект:7

Примечание:

№ на схеме:25

Наименование:Raccordo 3 vie

Каталожный номер:567987

Комплект:3

Примечание:

№ на схеме:26

Наименование:Raccordo 90°

Каталожный номер:556750

Комплект:3

Примечание:

№ на схеме:27

Наименование:Raccordo

Каталожный номер:571074

Комплект:1

Примечание:

№ на схеме:28

Наименование:Raccordo

Каталожный номер:567933

Комплект:2

Примечание:

№ на схеме:29

Наименование:Raccordo

Каталожный номер:568002

Комплект:1

Примечание:

№ на схеме:30

Наименование:Raccordo

Каталожный номер:567962

Комплект:1

Примечание:

№ на схеме:31

Наименование:Raccordo

Каталожный номер:568003

Комплект:1

Примечание:

№ на схеме:32

Наименование:Raccordo

Каталожный номер:568437

Комплект:2

Примечание:

№ на схеме:33

Наименование:Raccordo

Каталожный номер:571070

Комплект:1

Примечание:

№ на схеме:34

Наименование:Riduzione

Каталожный номер:567996

Комплект:1

Примечание:

№ на схеме:35

Наименование:Raccordo 3 vie

Каталожный номер:567986

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt T.C.E.I. M6x60

Каталожный номер:200165

Комплект:2

Примечание:M6x60

№ на схеме:39

Наименование:Rosetta Piana ø 6x18

Каталожный номер:00735

Комплект:4

Примечание:ø 6x18

№ на схеме:40

Наименование:Self-locking nut M6

Каталожный номер:00601

Комплект:2

Примечание:M6

№ на схеме:42

Наименование:Bolt TE. M8x65

Каталожный номер:200012

Комплект:2

Примечание:M8x65

№ на схеме:43

Наименование:Rosetta Piana ø 8

Каталожный номер:00723

Комплект:4

Примечание:ø 8

№ на схеме:44

Наименование:Self-locking nut M8

Каталожный номер:00602

Комплект:2

Примечание:M8
