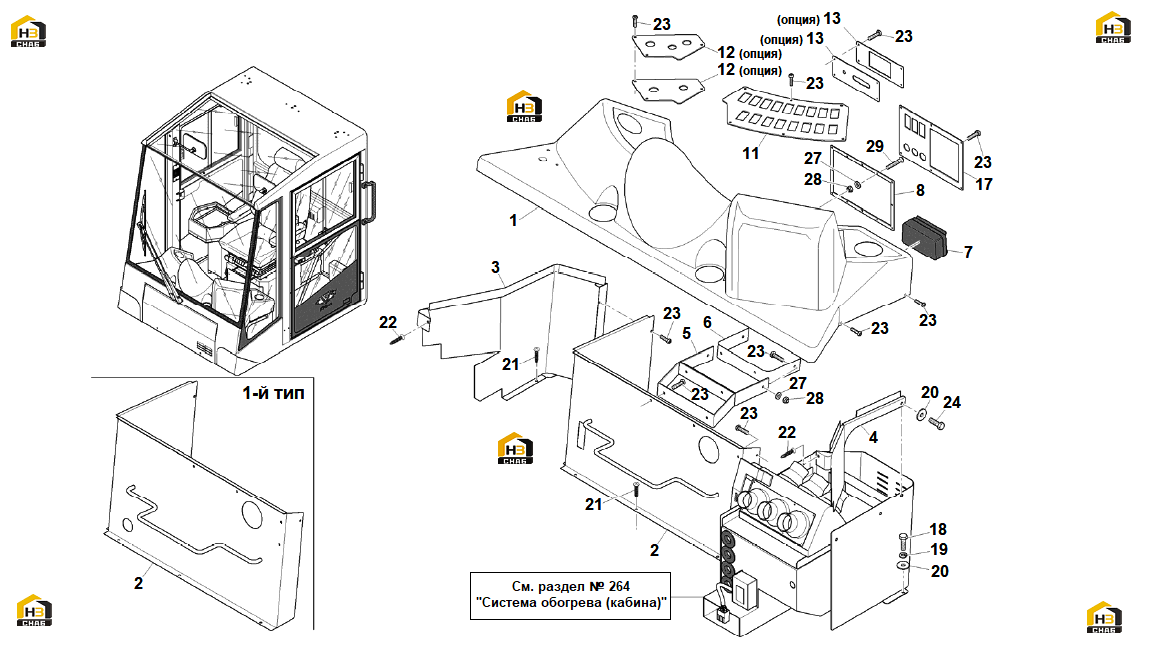

29. панели и внутренняя обшивка кабины водителя

← 28. дверь кабины водителя (правая) 30. сиденье водителя и боковая рулевая колонка (правая) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CENTRAL DASHBOARD

Каталожный номер:600270

Комплект:1

Примечание:

№ на схеме:2

Наименование:CENTRAL PANEL

Каталожный номер:600272

Комплект:1

Примечание:2-я версия

№ на схеме:2

Наименование:CENTRAL PANEL

Каталожный номер:600271

Комплект:1

Примечание:1-я версия

№ на схеме:3

Наименование:R.H. SIDE PANEL

Каталожный номер:600273

Комплект:1

Примечание:

№ на схеме:4

Наименование:L.H. SIDE PANEL

Каталожный номер:600274

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:600275

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUPPORT

Каталожный номер:600276

Комплект:1

Примечание:

№ на схеме:7

Наименование:ASHTRAY

Каталожный номер:580516

Комплект:1

Примечание:

№ на схеме:8

Наименование:DISPLAY SUPPORT

Каталожный номер:600277

Комплект:1

Примечание:

№ на схеме:11

Наименование:L.H. INSTRUMENT PANEL

Каталожный номер:596450

Комплект:1

Примечание:

№ на схеме:12

Наименование:R.H. INSTRUMENT PANEL

Каталожный номер:598556

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:12

Наименование:R.H. INSTRUMENT PANEL

Каталожный номер:596451

Комплект:1

Примечание:STD (стандарт)

№ на схеме:13

Наименование:PANEL

Каталожный номер:596453

Комплект:1

Примечание:с кондиционером

№ на схеме:13

Наименование:PANEL

Каталожный номер:596454

Комплект:1

Примечание:STD (стандарт)

№ на схеме:14

Наименование:PANEL

Каталожный номер:596455

Комплект:1

Примечание:если машина оснащена данной запчастью

№ на схеме:18

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:2

Примечание:M6х1х20

№ на схеме:19

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:2

Примечание:D.6

№ на схеме:20

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:3

Примечание:D.6хD.18

№ на схеме:21

Наименование:SCREW M3,9х19

Каталожный номер:200646

Комплект:5

Примечание:M3,9х19

№ на схеме:22

Наименование:SCREW M4,2х16

Каталожный номер:200645

Комплект:2

Примечание:M4,2х16

№ на схеме:23

Наименование:SCREW M4х16

Каталожный номер:200647

Комплект:33

Примечание:M4х16

№ на схеме:24

Наименование:SCREW M6х1х16

Каталожный номер:00092

Комплект:1

Примечание:M6х1х16

№ на схеме:27

Наименование:FLAT WASHER D.4

Каталожный номер:00798

Комплект:10

Примечание:D.4

№ на схеме:28

Наименование:SELF LOCKING NUT M4х0,7

Каталожный номер:00626

Комплект:10

Примечание:M4х0,7

№ на схеме:29

Наименование:SCREW M4х16

Каталожный номер:200648

Комплект:6

Примечание:M4х16
