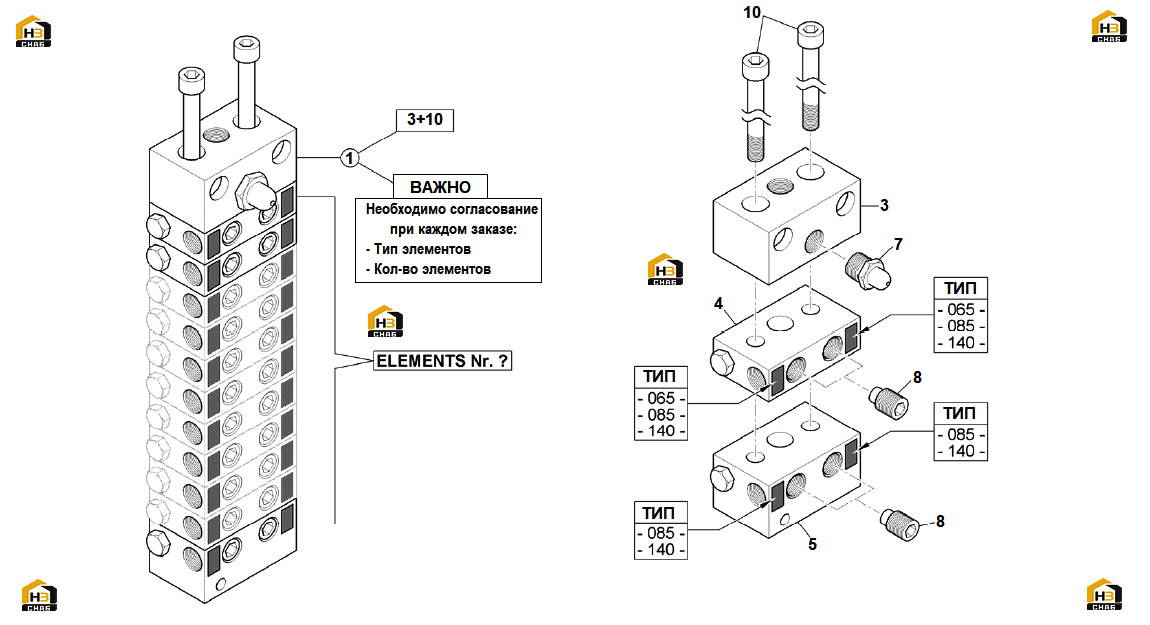

277. Система смазки консистентными веществами - распределитель
← 276. Система смазки консистентными веществами - электрический насос
278. Гидросистема рулевого управления "PARKER" - 2-я версия →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:1
Примечание:См. рисунок - включая позиции с 3 по 10
№ на схеме:4
Каталожный номер:600472
Комплект:A.R.
Примечание:ТИП "140" (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:4
Каталожный номер:600471
Комплект:A.R.
Примечание:ТИП "085" (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:4
Каталожный номер:600470
Комплект:A.R.
Примечание:ТИП "065" (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:8
Каталожный номер:600464
Комплект:A.R.
Примечание:10х1 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:10
Каталожный номер:600571
Комплект:1
Примечание:Для распределителя 12 элементов
№ на схеме:10
Каталожный номер:600570
Комплект:1
Примечание:Для распределителя 11 элементов
№ на схеме:10
Каталожный номер:600569
Комплект:1
Примечание:Для распределителя 10 элементов
№ на схеме:10
Каталожный номер:600568
Комплект:1
Примечание:Для распределителя 9 элементов
№ на схеме:10
Каталожный номер:600567
Комплект:1
Примечание:Для распределителя 8 элементов
№ на схеме:10
Каталожный номер:600566
Комплект:1
Примечание:Для распределителя 7 элементов
№ на схеме:10
Каталожный номер:600466
Комплект:1
Примечание:Для распределителя 6 элементов
№ на схеме:10
Каталожный номер:600465
Комплект:1
Примечание:Для распределителя 5 элементов
№ на схеме:10
Каталожный номер:600564
Комплект:1
Примечание:Для распределителя 4 элемента
№ на схеме:10
Каталожный номер:600563
Комплект:1
Примечание:Для распределителя 3 элемента
