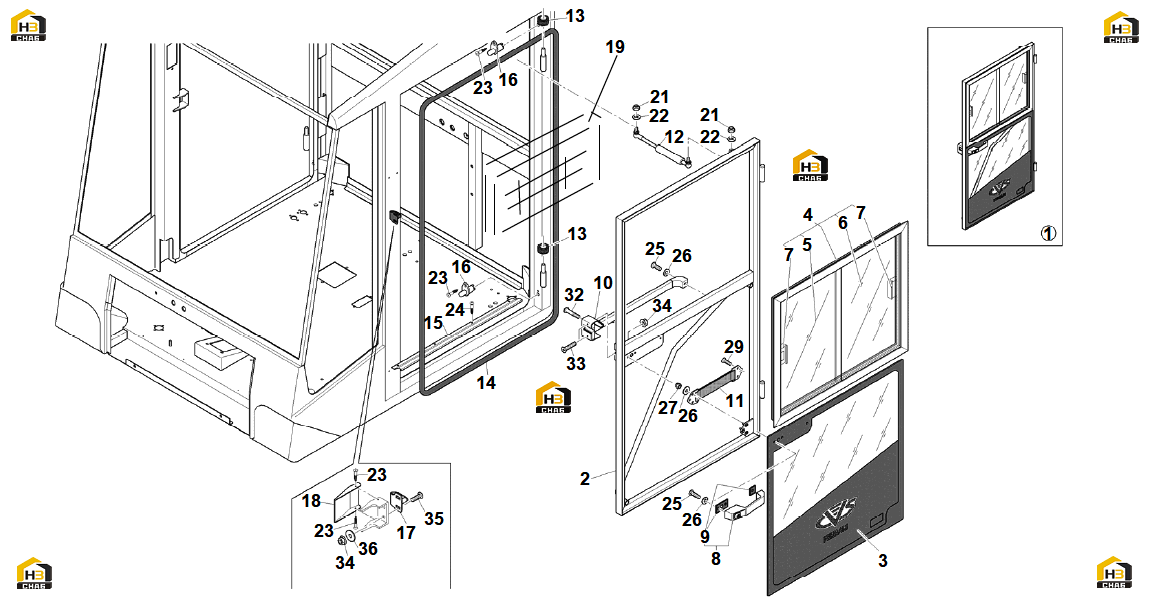

27. дверь кабины водителя (левая)

← 26. стекла кабины водителя 28. дверь кабины водителя (правая) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L.H. DOOR ASS.Y

Каталожный номер:600188

Комплект:1

Примечание:

№ на схеме:2

Наименование:L.H. DOOR FRAME

Каталожный номер:600189

Комплект:1

Примечание:

№ на схеме:3

Наименование:LOWER GLASS

Каталожный номер:600190

Комплект:1

Примечание:

№ на схеме:4

Наименование:L.H. WINDOW ASS.Y

Каталожный номер:580472

Комплект:1

Примечание:

№ на схеме:5

Наименование:FRONT GLASS

Каталожный номер:580473

Комплект:1

Примечание:

№ на схеме:6

Наименование:REAR GLASS

Каталожный номер:580474

Комплект:1

Примечание:

№ на схеме:7

Наименование:HANDLE

Каталожный номер:580475

Комплект:2

Примечание:

№ на схеме:8

Наименование:OUTER HANDLE

Каталожный номер:580478

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKETS SET

Каталожный номер:580595

Комплект:1

Примечание:Включая позицию №8

№ на схеме:10

Наименование:L.H. DOOR LOCK

Каталожный номер:580479

Комплект:1

Примечание:

№ на схеме:11

Наименование:BAND

Каталожный номер:580480

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING-GAS

Каталожный номер:580486

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:600191

Комплект:2

Примечание:

№ на схеме:14

Наименование:GASKET DOOR

Каталожный номер:580489

Комплект:1

Примечание:

№ на схеме:15

Наименование:SMALL SHEET

Каталожный номер:580488

Комплект:1

Примечание:

№ на схеме:16

Наименование:SWITCH

Каталожный номер:580485

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:580483

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN PROTECTION

Каталожный номер:600192

Комплект:1

Примечание:

№ на схеме:19

Наименование:PROTECTION

Каталожный номер:583682

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:21

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:2

Примечание:M8x1,25

№ на схеме:22

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8

№ на схеме:23

Наименование:SCREW M4,2x16

Каталожный номер:200645

Комплект:4

Примечание:M4,2x16

№ на схеме:24

Наименование:SCREW M3,9x19

Каталожный номер:200646

Комплект:4

Примечание:M3,9x19

№ на схеме:25

Наименование:SCREW M6x20

Каталожный номер:200497

Комплект:4

Примечание:M6x20

№ на схеме:26

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:7

Примечание:D.6

№ на схеме:27

Наименование:CAP NUT M6

Каталожный номер:00596

Комплект:3

Примечание:M6

№ на схеме:29

Наименование:SCREW M6x20

Каталожный номер:200317

Комплект:3

Примечание:M6x20

№ на схеме:32

Наименование:SCREW M6х25

Каталожный номер:200318

Комплект:1

Примечание:M6х25

№ на схеме:33

Наименование:SCREW M6х20

Каталожный номер:200574

Комплект:2

Примечание:M6х20

№ на схеме:34

Наименование:SELF LOCKING NUT M6х1

Каталожный номер:00601

Комплект:4

Примечание:M6х1

№ на схеме:35

Наименование:SCREW M6х20

Каталожный номер:200314

Комплект:2

Примечание:M6х20

№ на схеме:36

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:2

Примечание:D.6хD.18
