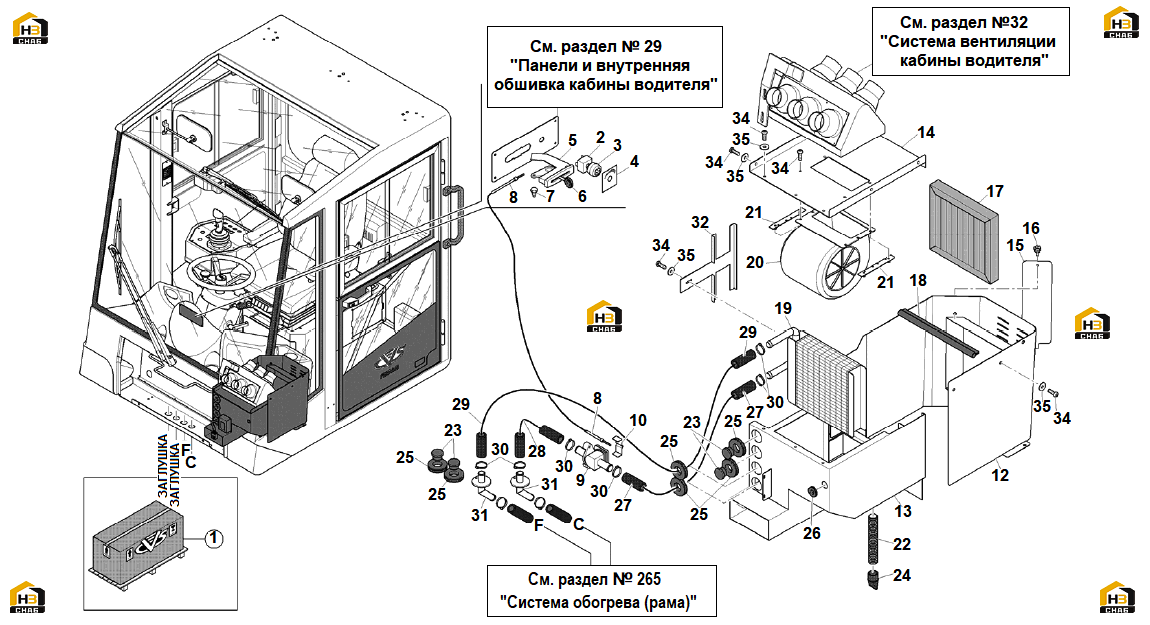

264. Система обогрева (кабина)

← 263. Цилиндр для выносных опор (аутригеров) (часть II) 265. Система обогрева (рама) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATER SET

Каталожный номер:606642

Комплект:1

Примечание:Включая позиции с 2 по 35

№ на схеме:2

Наименование:SWITCH

Каталожный номер:512736

Комплект:1

Примечание:

№ на схеме:3

Наименование:HANDLE

Каталожный номер:561039

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:558238

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:512650

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVER

Каталожный номер:581186

Комплект:1

Примечание:

№ на схеме:7

Наименование:FINGER FORK

Каталожный номер:512464

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLEXIBLE ROD

Каталожный номер:581185

Комплект:1

Примечание:

№ на схеме:9

Наименование:COCK

Каталожный номер:581184

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:558233

Комплект:1

Примечание:

№ на схеме:12

Наименование:CARTER

Каталожный номер:600116

Комплект:1

Примечание:

№ на схеме:13

Наименование:BATTERY HOUSING

Каталожный номер:600117

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:600118

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOOK LID

Каталожный номер:600119

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOOK KNOB

Каталожный номер:600120

Комплект:1

Примечание:

№ на схеме:17

Наименование:COMPARTMENT FILTER

Каталожный номер:600121

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:600122

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEATER BATTERY

Каталожный номер:600123

Комплект:1

Примечание:

№ на схеме:20

Наименование:MOTOR

Каталожный номер:600128

Комплект:1

Примечание:

№ на схеме:21

Наименование:MOTOR FIXING BRACKET

Каталожный номер:600129

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIPE

Каталожный номер:600130

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:581188

Комплект:4

Примечание:

№ на схеме:24

Наименование:WATER DIFFUSER

Каталожный номер:581081

Комплект:1

Примечание:

№ на схеме:25

Наименование:PROTECTION

Каталожный номер:536552

Комплект:6

Примечание:

№ на схеме:26

Наименование:RUBBER PROTECTION

Каталожный номер:581170

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:600131

Комплект:1

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:600132

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE

Каталожный номер:600133

Комплект:1

Примечание:

№ на схеме:30

Наименование:STRAP

Каталожный номер:100238

Комплект:6

Примечание:

№ на схеме:31

Наименование:CONNECTION 45°

Каталожный номер:600136

Комплект:2

Примечание:45°

№ на схеме:32

Наименование:BATTERIES LOCKING BRACKET

Каталожный номер:600137

Комплект:1

Примечание:

№ на схеме:34

Наименование:SCREW M5х16

Каталожный номер:200539

Комплект:14

Примечание:M5х16

№ на схеме:35

Наименование:FLAT WASHER D.5хD.15

Каталожный номер:00824

Комплект:10

Примечание:D.5хD.15
