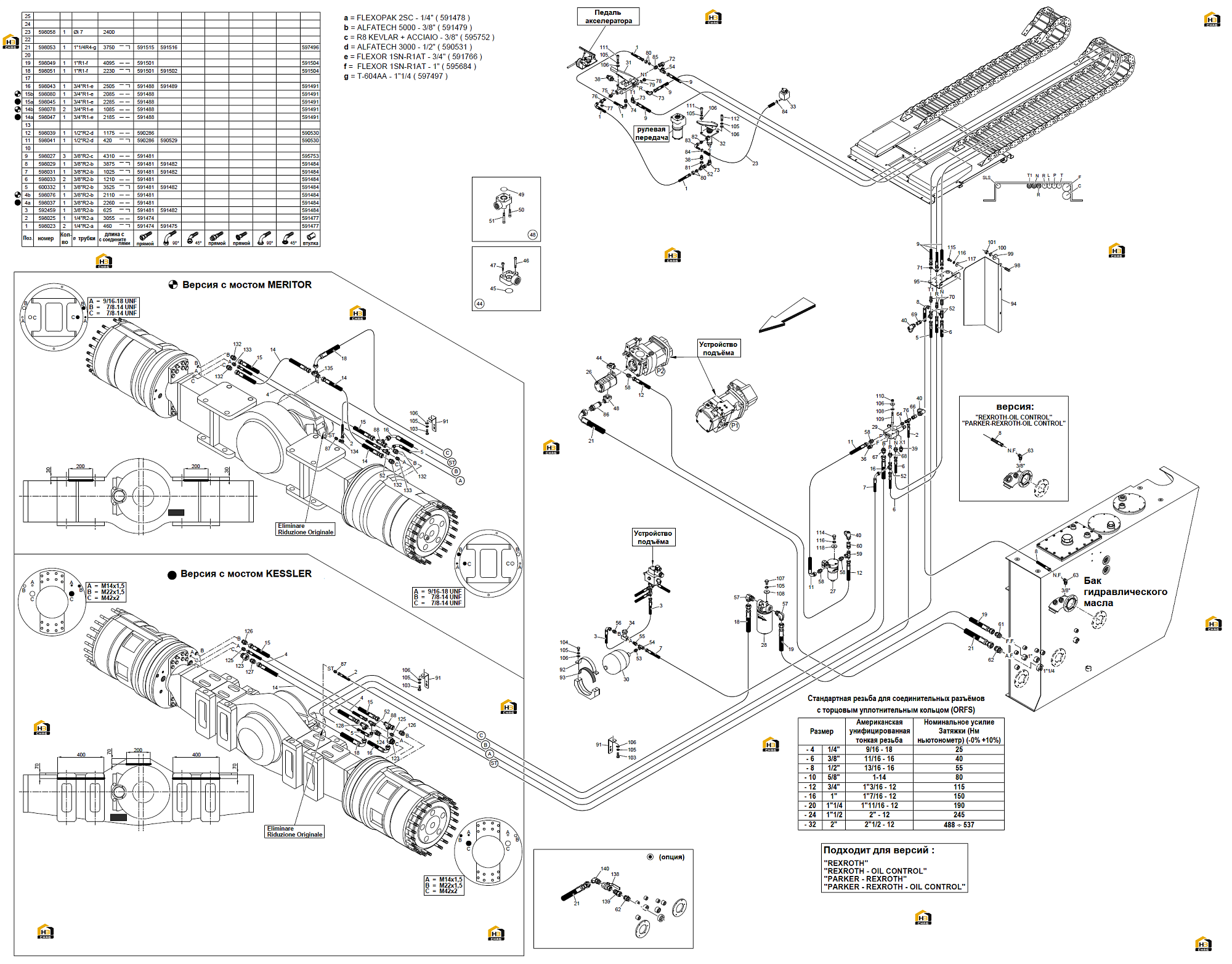

214. гидросистема тормозов "parker - rexroth"
← 213. Мост передний ведущий (KESSLER) - шина и колесный диск
215. гидросистема тормозов "parker" - версия 2а →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4b
Каталожный номер:598076
Комплект:1
Примечание:для моста MERITOR
№ на схеме:4а
Каталожный номер:598037
Комплект:1
Примечание:для моста KESSLER
№ на схеме:14b
Каталожный номер:598078
Комплект:2
Примечание:для моста MERITOR
№ на схеме:14a
Каталожный номер:598047
Комплект:1
Примечание:для моста KESSLER
№ на схеме:15b
Каталожный номер:598080
Комплект:1
Примечание:для моста MERITOR
№ на схеме:15a
Каталожный номер:598045
Комплект:1
Примечание:для моста KESSLER
№ на схеме:26
Каталожный номер:552477
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:589526
Комплект:1
Примечание:подача под давлением
№ на схеме:28
Каталожный номер:532619
Комплект:1
Примечание:обратный ход
№ на схеме:36
Каталожный номер:611970
Комплект:1
Примечание:90 бар (М10х1)
№ на схеме:38
Каталожный номер:604729
Комплект:2
Примечание:5 бар (М10х1)
№ на схеме:39
Каталожный номер:604730
Комплект:1
Примечание:40 бар (М10х1)
№ на схеме:45
Каталожный номер:534722
Комплект:A.R
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:46
Каталожный номер:200162
Комплект:A.R
Примечание:М6х45 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:47
Каталожный номер:00122
Комплект:A.R
Примечание:М6х30 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:49
Каталожный номер:100269
Комплект:A.R
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:50
Каталожный номер:200160
Комплект:A.R
Примечание:М6х35 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:51
Каталожный номер:200164
Комплект:A.R
Примечание:М6х55 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:71
Каталожный номер:568008
Комплект:A.R
Примечание:Включая 70 позицию. A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:77
Каталожный номер:568211
Комплект:1
Примечание:
№ на схеме:78
Каталожный номер:050230
Комплект:1
Примечание:М14х1,5
№ на схеме:93
Каталожный номер:550329
Комплект:A.R
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
