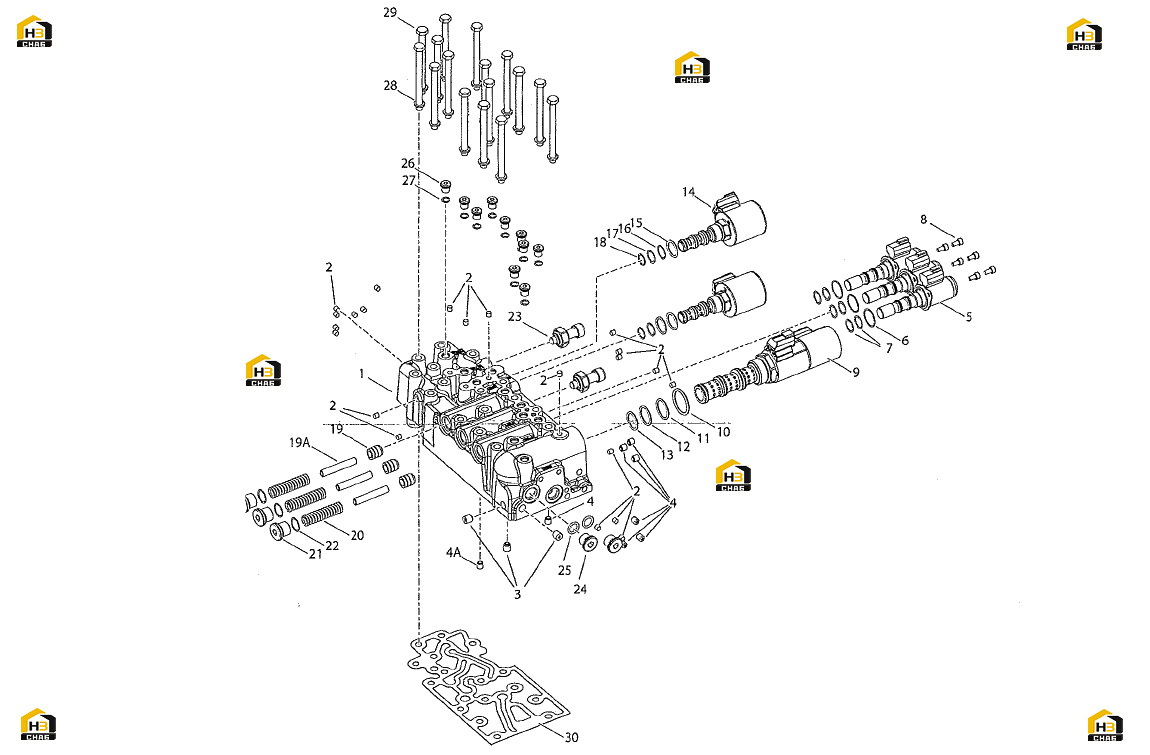

196. Распределитель в сборе (DANA "TE32")

← 195. Клапан перепускной в сборе (DANA "TE32") 197. Переходник выносного фильтра (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CONTR VALVE & PLUGS-INCLUDING ITEMS 2 THRU 4A

Каталожный номер:617511

Комплект:1

Примечание:(для обслуживания корпуса клапана необходимо заказывать корпус в сборе 617511)

№ на схеме:1A

Наименование:ASSY-FULL FLOW CONTROL VALVE

Каталожный номер:617510

Комплект:1

Примечание:(для обслуживания клапана необходимо заказывать клапан в сборе (номер включает позиции с 1 по 27)

№ на схеме:2

Наименование:PLUG-EXPANSION - PART OF ITEM 1

Каталожный номер:

Комплект:22

Примечание:Входит в 1-ю позицию (По отдельности не поставляется)

№ на схеме:3

Наименование:PLUG-EXPANSION - PART OF ITEM 1

Каталожный номер:

Комплект:3

Примечание:Входит в 1-ю позицию (По отдельности не поставляется)

№ на схеме:4A

Наименование:PLUG-ORIFICE - PART OF ITEM 1

Каталожный номер:617512

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:4

Наименование:PLUG-EXPANSION - PART OF ITEM 1

Каталожный номер:

Комплект:4

Примечание:Входит в 1-ю позицию (По отдельности не поставляется)

№ на схеме:5

Наименование:SOLENOID-VALVE - INCLUDING ITEMS 6 & 7

Каталожный номер:617513

Комплект:3

Примечание:Включает позиции 6 и 7

№ на схеме:6

Наименование:O-RING - PART OF ITEM 5

Каталожный номер:617254

Комплект:3

Примечание:Входит в 5-ю позицию

№ на схеме:7

Наименование:O-RING - PART OF ITEM 5

Каталожный номер:617252

Комплект:6

Примечание:Входит в 5-ю позицию

№ на схеме:8

Наименование:CAPSCREW M5х10

Каталожный номер:617514

Комплект:6

Примечание:M5х10

№ на схеме:9

Наименование:ASSEMBLY-SOLENOID including items 10 thru 13 (o-rings)

Каталожный номер:617515

Комплект:1

Примечание:Включает позиции с 10 по 13 (о-кольца)

№ на схеме:10

Наименование:O-RING - PART OF ITEM 9

Каталожный номер:617516

Комплект:1

Примечание:Входит в 9-ю позицию

№ на схеме:11

Наименование:O-RING - PART OF ITEM 9

Каталожный номер:617517

Комплект:1

Примечание:Входит в 9-ю позицию

№ на схеме:12

Наименование:O-RING - PART OF ITEM 9

Каталожный номер:617518

Комплект:1

Примечание:Входит в 9-ю позицию

№ на схеме:13

Наименование:O-RING - PART OF ITEM 9

Каталожный номер:617519

Комплект:1

Примечание:Входит в 9-ю позицию

№ на схеме:14

Наименование:ASSEMBLY-SOLENOID including items 15 thru 18

Каталожный номер:617520

Комплект:2

Примечание:Включает позиции с 15 по 18

№ на схеме:15

Наименование:O-RING - PART OF ITEM 14

Каталожный номер:617492

Комплект:2

Примечание:Входит в 14-ю позицию

№ на схеме:16

Наименование:O-RING - PART OF ITEM 14

Каталожный номер:580919

Комплект:2

Примечание:Входит в 14-ю позицию

№ на схеме:17

Наименование:O-RING - PART OF ITEM 14

Каталожный номер:521252

Комплект:2

Примечание:Входит в 14-ю позицию

№ на схеме:18

Наименование:O-RING - PART OF ITEM 14

Каталожный номер:521249

Комплект:2

Примечание:Входит в 14-ю позицию

№ на схеме:19A

Наименование:PIN-ACCUMULATOR STOP

Каталожный номер:617522

Комплект:3

Примечание:

№ на схеме:19

Наименование:SPOOL

Каталожный номер:617521

Комплект:3

Примечание:

№ на схеме:20

Наименование:SPRING-ACCUMULATOR

Каталожный номер:617523

Комплект:3

Примечание:

№ на схеме:21

Наименование:PLUG - INCLUDING ITEM 22

Каталожный номер:617524

Комплект:3

Примечание:Включая позицию 22

№ на схеме:22

Наименование:O-RING - PART OF ITEM 21

Каталожный номер:580919

Комплект:3

Примечание:Входит в 21-ю позицию

№ на схеме:23

Наименование:SENSOR-VALVE PRESSURE

Каталожный номер:617525

Комплект:2

Примечание:

№ на схеме:24

Наименование:PLUG - INCLUDING O-RING ITEM 24

Каталожный номер:617526

Комплект:2

Примечание:Включая о-кольцо позиция 24

№ на схеме:25

Наименование:O-RING - PART OF ITEM 24

Каталожный номер:534959

Комплект:2

Примечание:Входит в 24-ю позицию

№ на схеме:26

Наименование:PLUG - INCLUDING O-RING ITEM 27

Каталожный номер:617527

Комплект:10

Примечание:Включая о-кольцо позиция 27

№ на схеме:27

Наименование:O-RING - PART OF ITEM 26

Каталожный номер:531248

Комплект:10

Примечание:Входит в 26-ю позицию

№ на схеме:28

Наименование:LOCKWASHER

Каталожный номер:531241

Комплект:16

Примечание:

№ на схеме:29

Наименование:CAPSCREW

Каталожный номер:617528

Комплект:16

Примечание:

№ на схеме:30

Наименование:GASKET-VALVE TO TRANSMISSION CASE

Каталожный номер:617529

Комплект:1

Примечание:
