173. Электрораспределитель в сборе (DANA "TE27")

← 172. Клапан регулирования давления и питающий насос (DANA "TE32") 174. Электрораспределитель в сборе (DANA "TE32") →

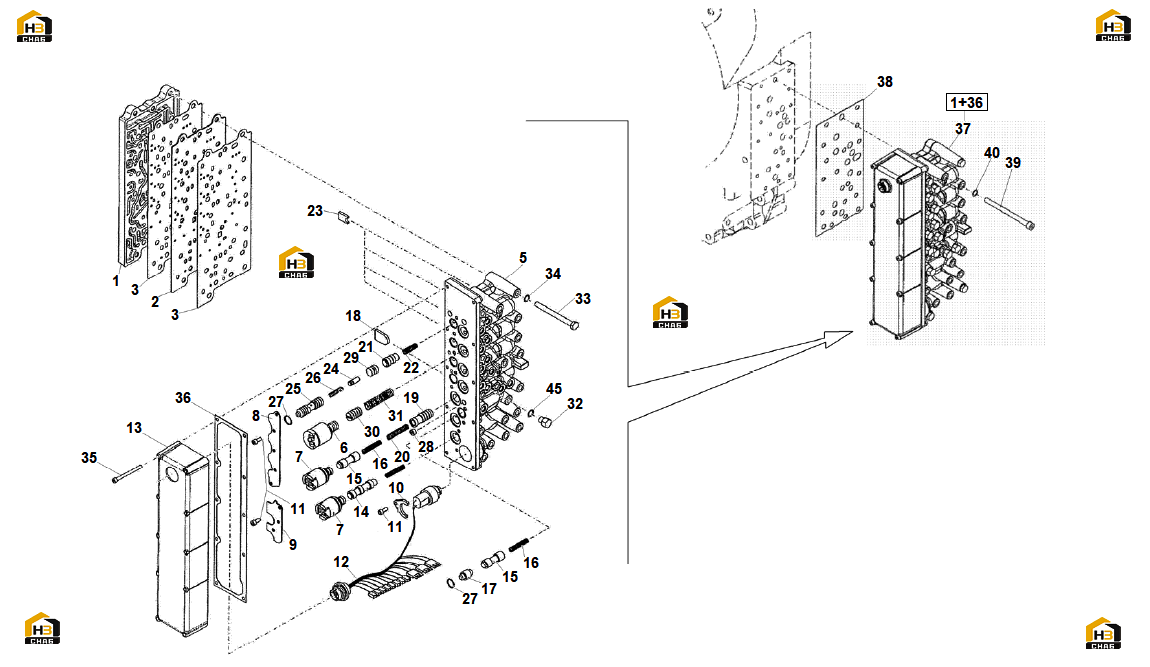

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE BODY ASS.Y

Каталожный номер:599912

Комплект:1

Примечание:

№ на схеме:2

Наименование:ADAPTER PLATE

Каталожный номер:599913

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:599914

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPOOL

Каталожный номер:599915

Комплект:4

Примечание:

№ на схеме:7

Наименование:SOLENOID

Каталожный номер:599916

Комплект:3

Примечание:

№ на схеме:10

Наименование:STRAP

Каталожный номер:599917

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:599918

Комплект:9

Примечание:

№ на схеме:12

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:599919

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:599920

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:599848

Комплект:12

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:599921

Комплект:4

Примечание:

№ на схеме:34

Наименование:LOCK WASHER

Каталожный номер:531241

Комплект:4

Примечание:

№ на схеме:35

Наименование:SCREW

Каталожный номер:599922

Комплект:10

Примечание:

№ на схеме:36

Наименование:GASKET

Каталожный номер:599923

Комплект:1

Примечание:

№ на схеме:37

Наименование:SOLENOID VALVE ASS.Y

Каталожный номер:599924

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:599925

Комплект:1

Примечание:

№ на схеме:39

Наименование:SCREW

Каталожный номер:599926

Комплект:17

Примечание:

№ на схеме:40

Наименование:LOCK WASHER

Каталожный номер:599927

Комплект:17

Примечание:

№ на схеме:45

Наименование:O-RING

Каталожный номер:599849

Комплект:12

Примечание:
