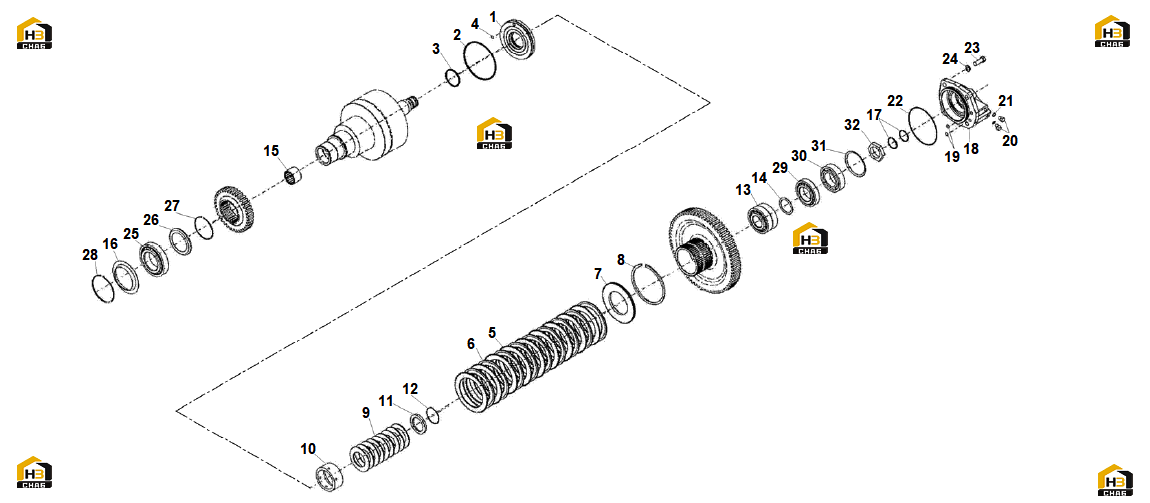

163. Вал муфты 1-й передачи (DANA "TE27")

← 162. Муфта включения заднего хода и 2-й скорости (DANA "TE32") 164. Вал муфты 1-й передачи (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLUTCH PISTON

Каталожный номер:599803

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:599804

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL RING

Каталожный номер:561833

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:599832

Комплект:1

Примечание:

№ на схеме:5

Наименование:INNER DISK

Каталожный номер:599806

Комплект:10

Примечание:

№ на схеме:6

Наименование:OUTLET DISK

Каталожный номер:599858

Комплект:10

Примечание:

№ на схеме:7

Наименование:CLUTCH DISK

Каталожный номер:599859

Комплект:1

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:599811

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:599863

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:599864

Комплект:1

Примечание:

№ на схеме:11

Наименование:THRUSTBUTTON

Каталожный номер:599865

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:599866

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:531866

Комплект:1

Примечание:

№ на схеме:15

Наименование:NEEDLE BEARING

Каталожный номер:561851

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL SEAL

Каталожный номер:599867

Комплект:1

Примечание:

№ на схеме:17

Наименование:STOP RING

Каталожный номер:599844

Комплект:2

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:599868

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:599852

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:599848

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:599849

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:599870

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:526605

Комплект:4

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:526604

Комплект:4

Примечание:

№ на схеме:25

Наименование:BEARING

Каталожный номер:599871

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPACER

Каталожный номер:599872

Комплект:1

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:599873

Комплект:1

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:599874

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING

Каталожный номер:599875

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:599876

Комплект:1

Примечание:

№ на схеме:31

Наименование:THRUSTBUTTON

Каталожный номер:599877

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:599878

Комплект:1

Примечание:
