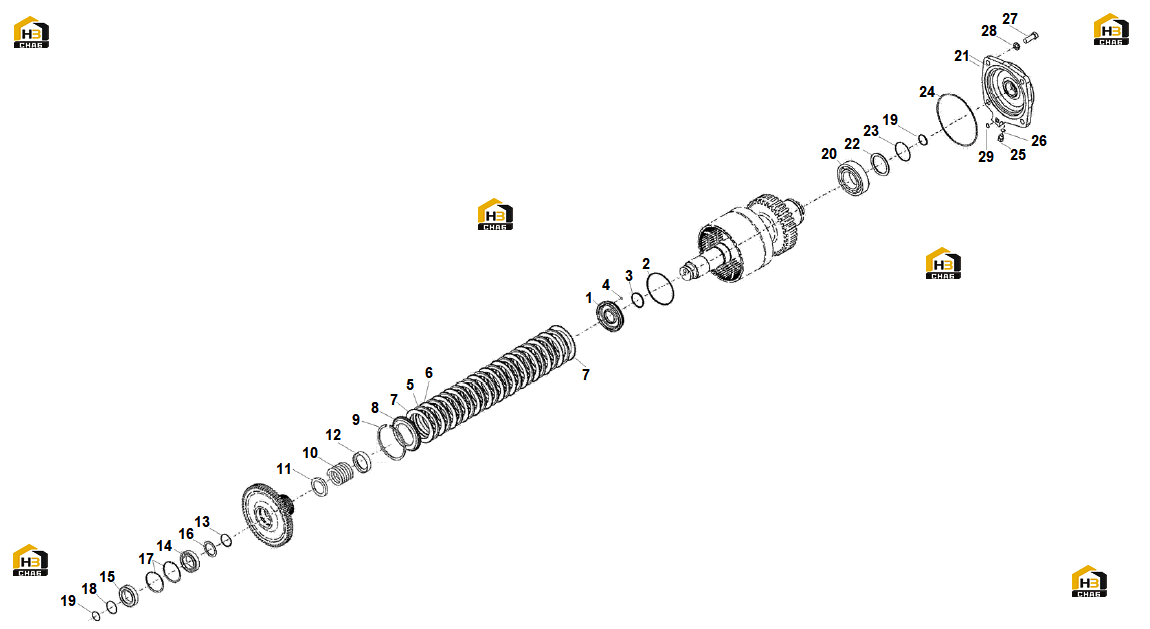

157. Вал муфты 3-й передачи (DANA "TE27")

← 156. Вал первичный муфты переднего хода (DANA "TE32") 158. Вал муфты 3-й передачи (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON ASS.Y

Каталожный номер:599826

Комплект:1

Примечание:Включая позиции со 2 по 4

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:599827

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL RING

Каталожный номер:561833

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:599832

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLUTCH DISK INNER

Каталожный номер:599833

Комплект:9

Примечание:

№ на схеме:6

Наименование:OUTLET CLUTCH DISK

Каталожный номер:599834

Комплект:8

Примечание:

№ на схеме:7

Наименование:OUTLET CLUTCH DISK

Каталожный номер:599835

Комплект:2

Примечание:

№ на схеме:8

Наименование:END PLATE

Каталожный номер:599836

Комплект:1

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:151214

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:599838

Комплект:1

Примечание:

№ на схеме:11

Наименование:BACKING RING

Каталожный номер:599839

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING RETAINER

Каталожный номер:599840

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:531830

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:531831

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:531866

Комплект:1

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:599842

Комплект:2

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:599843

Комплект:1

Примечание:

№ на схеме:19

Наименование:STOP RING

Каталожный номер:599844

Комплект:2

Примечание:

№ на схеме:20

Наименование:BEARING

Каталожный номер:153107

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:599846

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPACER

Каталожный номер:599777

Комплект:1

Примечание:

№ на схеме:23

Наименование:CIRCLIP

Каталожный номер:599781

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:153109

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:599848

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:599849

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:526605

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:526604

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:599852

Комплект:1

Примечание:
