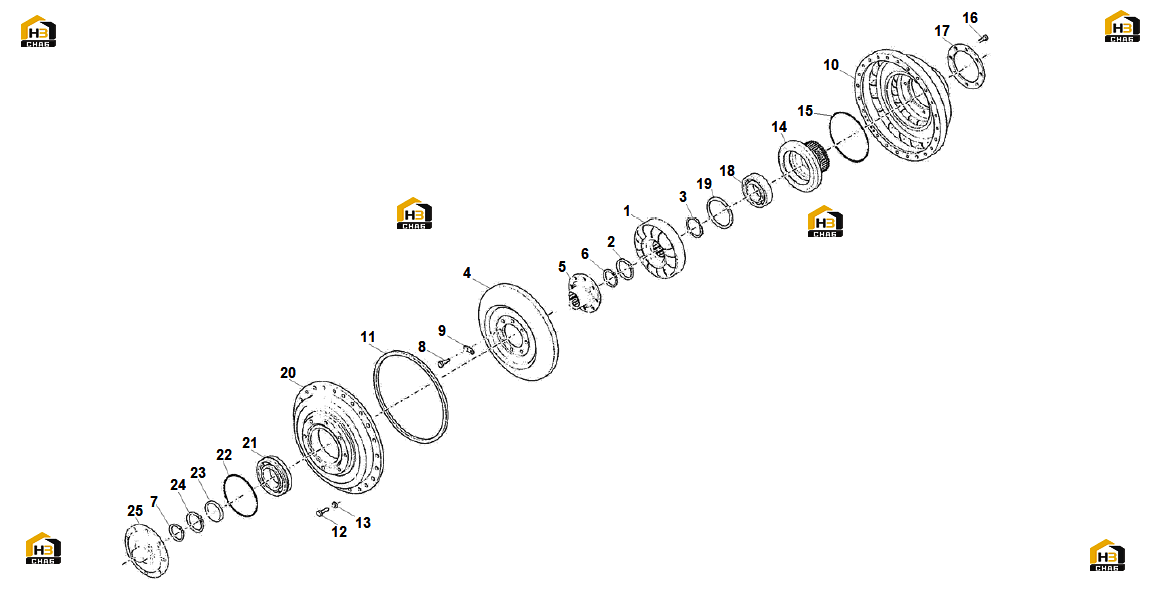

147. Коробка передач (трансмиссия) (DANA "TE27") - гидротрансформатор

← 146. Коробка передач (трансмиссия) (DANA "TE32") - привод насоса 148. Коробка передач (трансмиссия) (DANA "TE32") - гидротрансформатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REACTION MEMBER

Каталожный номер:531304

Комплект:1

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:153091

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:531305

Комплект:1

Примечание:

№ на схеме:4

Наименование:TURBINE

Каталожный номер:531310

Комплект:1

Примечание:

№ на схеме:5

Наименование:TURBINE HUB

Каталожный номер:599789

Комплект:1

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:599790

Комплект:1

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:599791

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:153087

Комплект:10

Примечание:

№ на схеме:9

Наименование:LOCKING PLATE

Каталожный номер:153088

Комплект:5

Примечание:

№ на схеме:10

Наименование:ROTOR FOR PUMP

Каталожный номер:531307

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:531311

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:522056

Комплект:32

Примечание:

№ на схеме:13

Наименование:LOCK WASHER

Каталожный номер:531260

Комплект:32

Примечание:

№ на схеме:14

Наименование:HUB

Каталожный номер:531306

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:153098

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:531309

Комплект:8

Примечание:

№ на схеме:17

Наименование:FLANGE

Каталожный номер:531308

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING

Каталожный номер:153095

Комплект:1

Примечание:

№ на схеме:19

Наименование:CIRCLIP

Каталожный номер:153094

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:599792

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING

Каталожный номер:153107

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:153109

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER

Каталожный номер:599777

Комплект:1

Примечание:

№ на схеме:24

Наименование:CIRCLIP

Каталожный номер:599781

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:599794

Комплект:1

Примечание:
