141. Коробка передач (трансмиссия) (DANA "TE27") - вал турбины гидротрансформатора

← 140. Коробка передач (трансмиссия) (DANA "TE32") - корпус и задняя крышка 142. Коробка передач (трансмиссия) (DANA "TE32") - вал турбины гидротрансформатора →

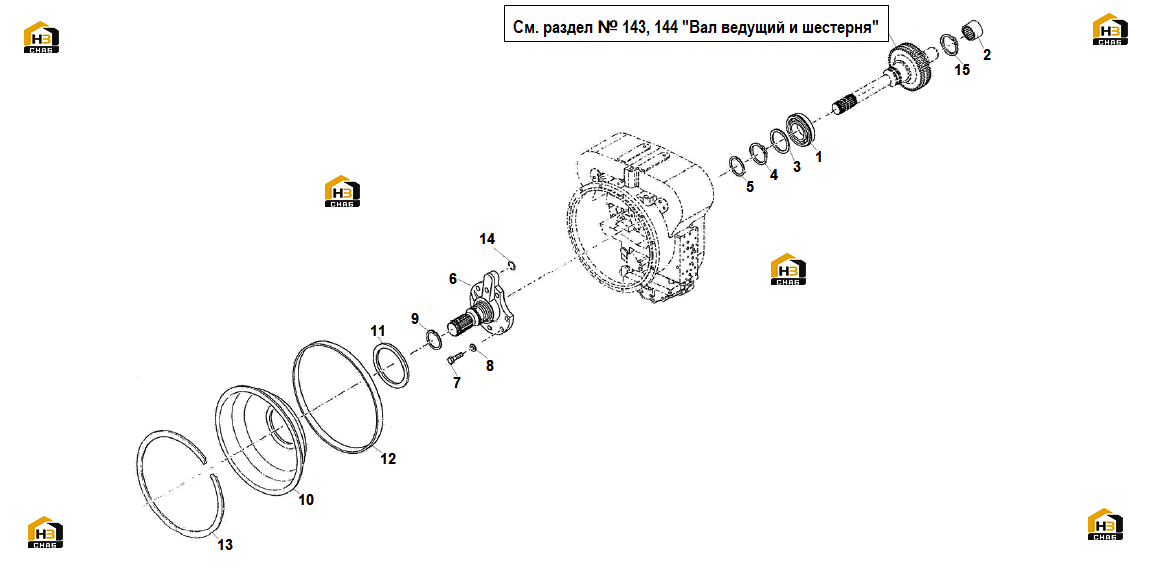

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEARING

Каталожный номер:599775

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING

Каталожный номер:599776

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER

Каталожный номер:599777

Комплект:1

Примечание:

№ на схеме:4

Наименование:CIRCLIP

Каталожный номер:599781

Комплект:1

Примечание:

№ на схеме:5

Наименование:CIRCLIP

Каталожный номер:531301

Комплект:1

Примечание:

№ на схеме:6

Наименование:STATOR SUPPORT

Каталожный номер:599782

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:531297

Комплект:7

Примечание:

№ на схеме:8

Наименование:LOCK WASHER

Каталожный номер:531298

Комплект:7

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:560120

Комплект:1

Примечание:

№ на схеме:10

Наименование:OIL DEFLECTOR

Каталожный номер:153103

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:561826

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:153104

Комплект:1

Примечание:

№ на схеме:13

Наименование:CIRCLIP

Каталожный номер:153099

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:599783

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:599784

Комплект:1

Примечание:
