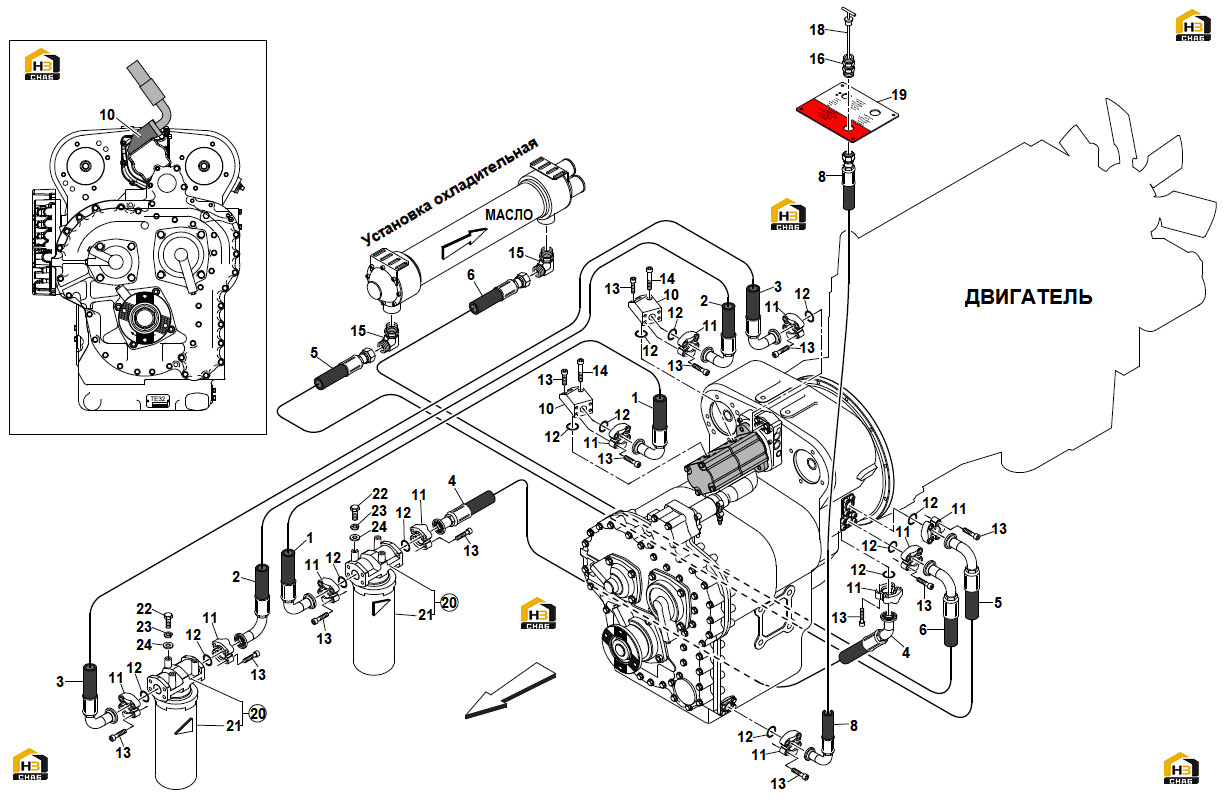

132. установка охладительная - контроль масла (версия "parker")

← 131. установка охладительная - контроль масла (версия "rexroth") 133. прогрев двигателя перед запуском - водоснабжение (1-я версия - тип balboni) (cummins “qsm 11”) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tubo Flessibile

Каталожный номер:608692

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tubo Flessibile

Каталожный номер:608693

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tubo Flessibile

Каталожный номер:608691

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tubo Flessibile

Каталожный номер:598291

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tubo Flessibile

Каталожный номер:598289

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tubo Flessibile

Каталожный номер:598287

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tubo Flessibile

Каталожный номер:598285

Комплект:1

Примечание:Con Racc. JIC 37°

№ на схеме:10

Наименование:Blocchetto

Каталожный номер:607329

Комплект:2

Примечание:

№ на схеме:11

Наименование:Semiflangia

Каталожный номер:566913

Комплект:22

Примечание:1" SAE 3000

№ на схеме:12

Наименование:O-ring

Каталожный номер:100274

Комплект:13

Примечание:

№ на схеме:13

Наименование:Bolt M10x30

Каталожный номер:200140

Комплект:48

Примечание:M10x30

№ на схеме:14

Наименование:Bolt M10x60

Каталожный номер:200183

Комплект:2

Примечание:M10x60

№ на схеме:15

Наименование:Hose 90°

Каталожный номер:597513

Комплект:2

Примечание:90°

№ на схеме:16

Наименование:Hose

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:18

Наименование:Asta Livello Olio

Каталожный номер:598540

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pannello

Каталожный номер:597893

Комплект:/

Примечание:

№ на схеме:20

Наименование:Oil filter

Каталожный номер:598307

Комплект:/

Примечание:

№ на схеме:21

Наименование:Cartuccia

Каталожный номер:598308

Комплект:/

Примечание:

№ на схеме:22

Наименование:Bolt M10x30

Каталожный номер:00187

Комплект:6

Примечание:M10x30

№ на схеме:23

Наименование:Rosetta Elástica D10

Каталожный номер:00776

Комплект:6

Примечание:D10

№ на схеме:24

Наименование:Rosetta Piana D10

Каталожный номер:00719

Комплект:6

Примечание:D10
