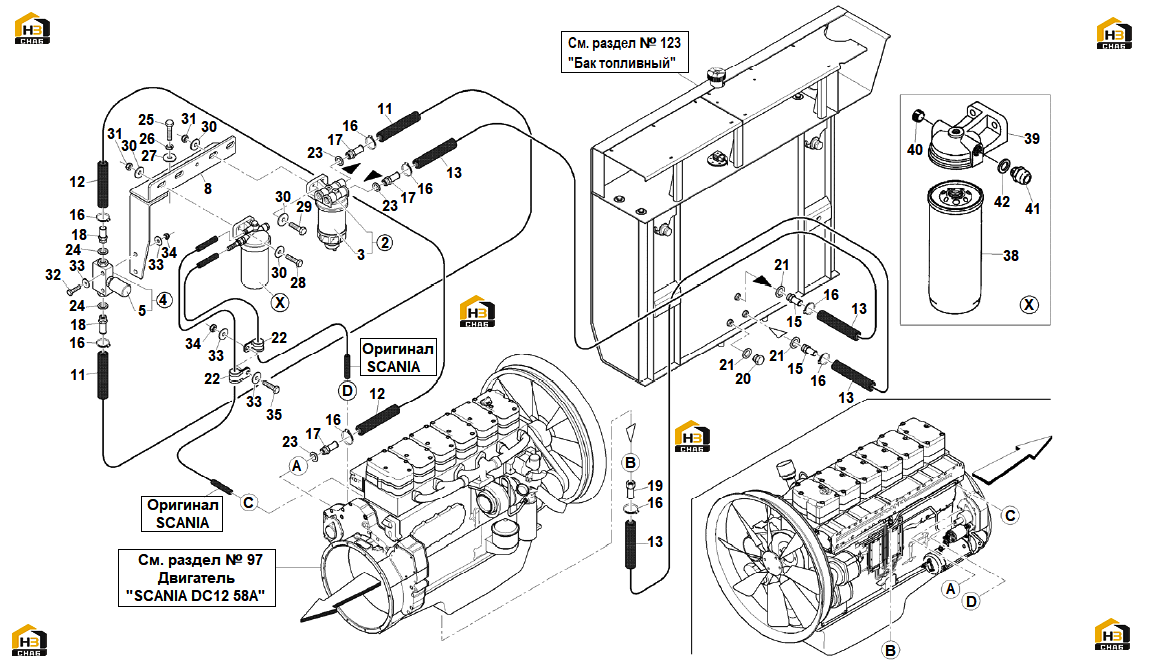

119. система топливная двигателя (scania) (часть i)

← 118. система выпуска отработавших газов (cummins qsm11-t3) 120. система топливная двигателя (scania) (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:WATER SEPARATOR ASS.Y

Каталожный номер:591092

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILTER CARTRIDGE

Каталожный номер:591093

Комплект:1

Примечание:

№ на схеме:4

Наименование:FUEL MANUAL PUMP ASS.Y

Каталожный номер:583833

Комплект:1

Примечание:

№ на схеме:5

Наименование:PUMPING ELEMENT

Каталожный номер:583812

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:597757

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:600104

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:600106

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:600107

Комплект:2

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:597691

Комплект:2

Примечание:

№ на схеме:16

Наименование:STRAP

Каталожный номер:100231

Комплект:8

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:597689

Комплект:3

Примечание:

№ на схеме:18

Наименование:CONNECTION

Каталожный номер:597690

Комплект:2

Примечание:

№ на схеме:19

Наименование:CONNECTION

Каталожный номер:597688

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:1

Примечание:1/2"

№ на схеме:21

Наименование:WASHER D21х27

Каталожный номер:100367

Комплект:3

Примечание:D21х27

№ на схеме:22

Наименование:STRAP DM.12

Каталожный номер:102386

Комплект:2

Примечание:DM.12

№ на схеме:23

Наименование:WASHER D17х25

Каталожный номер:100371

Комплект:3

Примечание:D17х25

№ на схеме:24

Наименование:WASHER D18х24

Каталожный номер:100365

Комплект:2

Примечание:D18х24

№ на схеме:25

Наименование:SCREW M10х1,5х20

Каталожный номер:00124

Комплект:2

Примечание:M10х1,5х20

№ на схеме:26

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:2

Примечание:D.10

№ на схеме:27

Наименование:FLAT WASHER D.10хD.30

Каталожный номер:00815

Комплект:2

Примечание:D.10хD.30

№ на схеме:28

Наименование:SCREW M8х1,25х35

Каталожный номер:00469

Комплект:2

Примечание:M8х1,25х35

№ на схеме:29

Наименование:SCREW M8х1,25х30

Каталожный номер:00093

Комплект:2

Примечание:M8х1,25х30

№ на схеме:30

Наименование:FLAT WASHER D.8хD.24

Каталожный номер:00733

Комплект:8

Примечание:D.8хD.24

№ на схеме:31

Наименование:SELF LOCKING NUT M8х1,25

Каталожный номер:00602

Комплект:4

Примечание:M8х1,25

№ на схеме:32

Наименование:SCREW M6х1х50

Каталожный номер:200006

Комплект:2

Примечание:M6х1х50

№ на схеме:33

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:6

Примечание:D.6хD.18

№ на схеме:34

Наименование:SELF LOCKING NUT M6х1

Каталожный номер:00601

Комплект:3

Примечание:M6х1

№ на схеме:35

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:1

Примечание:M6х1х20

№ на схеме:38

Наименование:DIESEL OIL FILTER CARTRIDGE

Каталожный номер:593284

Комплект:1

Примечание:

№ на схеме:39

Наименование:DIESEL OIL FILTER SUPPORT

Каталожный номер:593285

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:593286

Комплект:1

Примечание:

№ на схеме:41

Наименование:CONNECTION

Каталожный номер:593287

Комплект:1

Примечание:

№ на схеме:42

Наименование:GASKET

Каталожный номер:579491

Комплект:1

Примечание:
