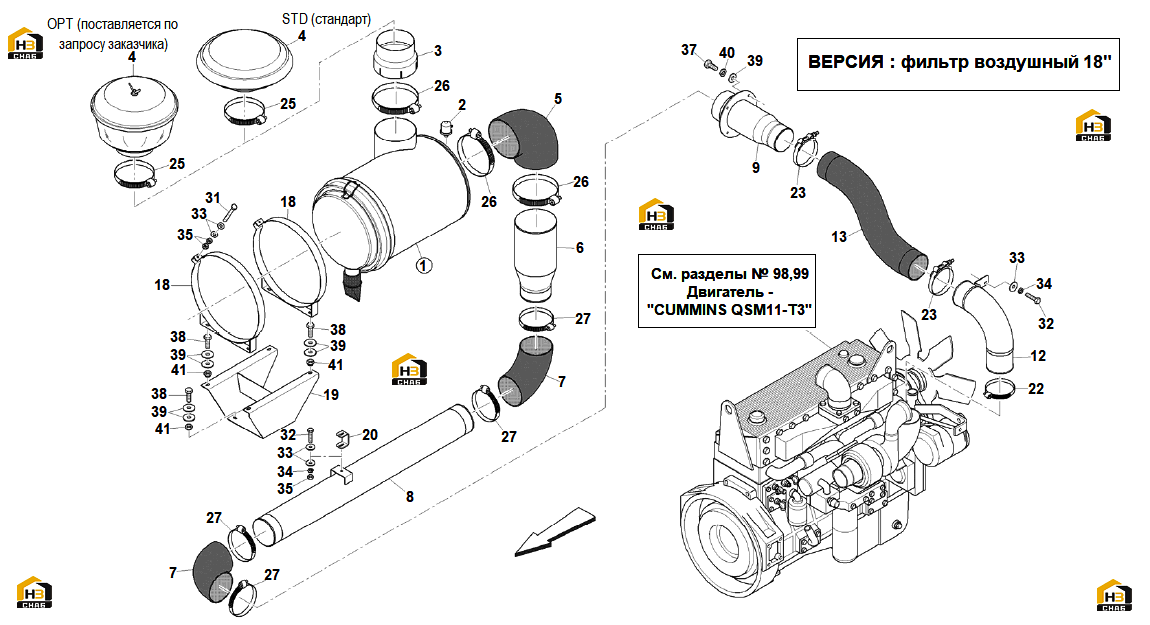

114. воздухозаборник двигателя (cummins qsm11-t3) (фильтр воздушный 18")

← 113. воздухозаборник двигателя (cummins qsm11-t3) (фильтр воздушный 15") 115. воздухозаборник двигателя - воздушный фильтр (фильтр воздушный 15") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER ASS.Y

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC SIGNALLING

Каталожный номер:514170

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:567103

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR PREFILTER

Каталожный номер:567112

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR PREFILTER

Каталожный номер:518812

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE 90°

Каталожный номер:567114

Комплект:1

Примечание:90°

№ на схеме:6

Наименование:AIR SUCTION TUBE

Каталожный номер:567093

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE 90°

Каталожный номер:100734

Комплект:2

Примечание:90°

№ на схеме:8

Наименование:AIR SUCTION TUBE

Каталожный номер:555211

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:596947

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR SUCTION TUBE

Каталожный номер:596979

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:598529

Комплект:1

Примечание:

№ на схеме:18

Наименование:BAND

Каталожный номер:567100

Комплект:2

Примечание:

№ на схеме:19

Наименование:SPACER, OIL FILTER

Каталожный номер:567090

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:22

Наименование:STRAP

Каталожный номер:100230

Комплект:1

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:100487

Комплект:1

Примечание:

№ на схеме:25

Наименование:STRAP

Каталожный номер:102086

Комплект:1

Примечание:

№ на схеме:26

Наименование:STRAP DM.214-226

Каталожный номер:520236

Комплект:3

Примечание:DM.214-226

№ на схеме:27

Наименование:STRAP

Каталожный номер:100227

Комплект:4

Примечание:

№ на схеме:31

Наименование:SCREW M8x1,25x50

Каталожный номер:200011

Комплект:2

Примечание:M8x1,25x50

№ на схеме:32

Наименование:SCREW M8x1,25x35

Каталожный номер:00469

Комплект:3

Примечание:M8x1,25x35

№ на схеме:33

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:8

Примечание:D.8xD.24

№ на схеме:34

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:3

Примечание:D.8

№ на схеме:35

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:5

Примечание:M8x1,25

№ на схеме:37

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:4

Примечание:M10x1,5x25

№ на схеме:38

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:8

Примечание:M10x1,5x30

№ на схеме:39

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:20

Примечание:D.10

№ на схеме:40

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:4

Примечание:D.10

№ на схеме:41

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:8

Примечание:M10x1,5
