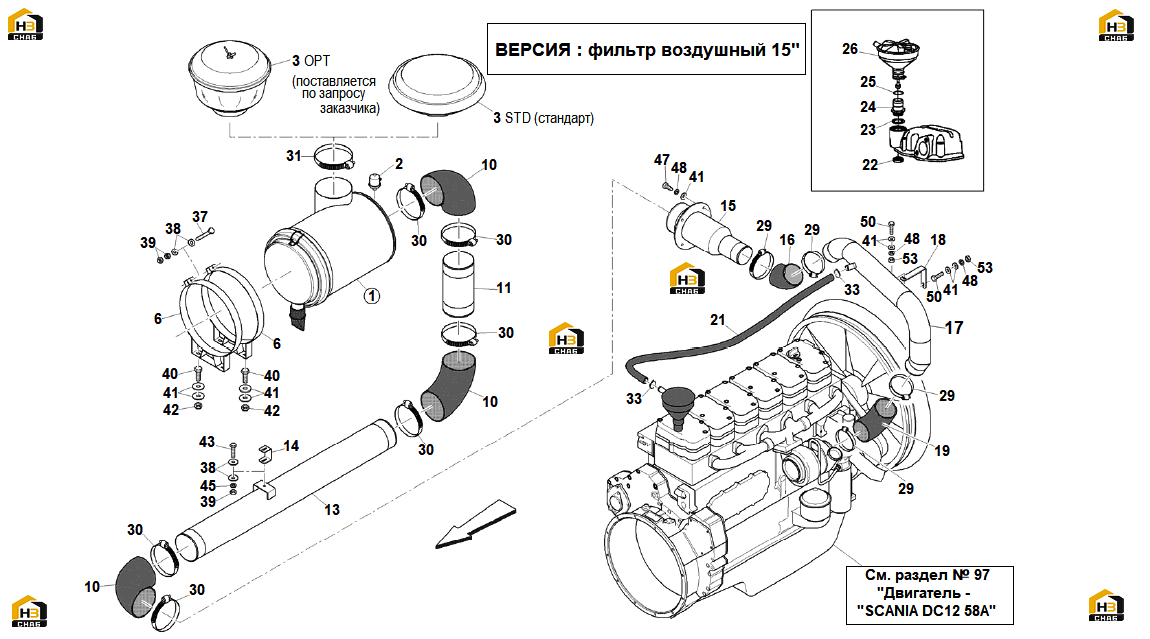

111. воздухозаборник двигателя (scania) (фильтр воздушный 15")

← 110. монтаж (установка) двигателя (cummins qsm11-t3) 112. воздухозаборник двигателя (scania di12) (фильтр воздушный 18") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER ASS.Y

Каталожный номер:

Комплект:1

Примечание:См. раздел № 115, 116 "Воздухозаборник двигателя - воздушный фильтр" - поз 1

№ на схеме:2

Наименование:ELECTRIC SIGNALLING

Каталожный номер:514170

Комплект:1

Примечание:OPTIONAL

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:STANDARD

№ на схеме:3

Наименование:AIR PREFILTER

Каталожный номер:567112

Комплект:1

Примечание:OPTIONAL

№ на схеме:3

Наименование:AIR PREFILTER

Каталожный номер:518812

Комплект:1

Примечание:STANDARD

№ на схеме:6

Наименование:SPACER,OIL FILTER

Каталожный номер:555218

Комплект:2

Примечание:

№ на схеме:10

Наименование:HOSE 90°

Каталожный номер:100734

Комплект:3

Примечание:90°

№ на схеме:11

Наименование:AIR SUCTION TUBE

Каталожный номер:555214

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR SUCTION TUBE

Каталожный номер:555211

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIPE

Каталожный номер:572860

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE 45°

Каталожный номер:575859

Комплект:1

Примечание:45°

№ на схеме:17

Наименование:SUCTION TUBE

Каталожный номер:575863

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:577987

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:575169

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:579418

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPANNER NUT

Каталожный номер:579421

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:579422

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTION

Каталожный номер:579420

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:100190

Комплект:1

Примечание:

№ на схеме:26

Наименование:VALVE

Каталожный номер:579419

Комплект:1

Примечание:

№ на схеме:29

Наименование:STRAP

Каталожный номер:100230

Комплект:4

Примечание:

№ на схеме:30

Наименование:STRAP

Каталожный номер:100227

Комплект:6

Примечание:

№ на схеме:31

Наименование:STRAP

Каталожный номер:102086

Комплект:1

Примечание:

№ на схеме:33

Наименование:STRAP

Каталожный номер:100240

Комплект:2

Примечание:

№ на схеме:37

Наименование:SCREW M8х1,25х50

Каталожный номер:200011

Комплект:2

Примечание:M8х1,25х50

№ на схеме:38

Наименование:FLAT WASHER D.8хD.24

Каталожный номер:00733

Комплект:6

Примечание:D.8хD.24

№ на схеме:39

Наименование:NUT M8х1,25

Каталожный номер:00520

Комплект:5

Примечание:M8х1,25

№ на схеме:40

Наименование:SCREW M10х1,5х30

Каталожный номер:00187

Комплект:4

Примечание:M10х1,5х30

№ на схеме:41

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:16

Примечание:D.10

№ на схеме:42

Наименование:SELF LOCKING NUT M10х1,5

Каталожный номер:00603

Комплект:4

Примечание:M10х1,5

№ на схеме:43

Наименование:SCREW M8х1,25х35

Каталожный номер:00469

Комплект:1

Примечание:M8х1,25х35

№ на схеме:45

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:1

Примечание:D.8

№ на схеме:47

Наименование:SCREW M10х1,5х25

Каталожный номер:00089

Комплект:4

Примечание:M10х1,5х25

№ на схеме:48

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:6

Примечание:D.10

№ на схеме:50

Наименование:SCREW M10х1,5х35

Каталожный номер:00091

Комплект:2

Примечание:M10х1,5х35

№ на схеме:53

Наименование:NUT M10х1,5

Каталожный номер:00519

Комплект:2

Примечание:M10х1,5
