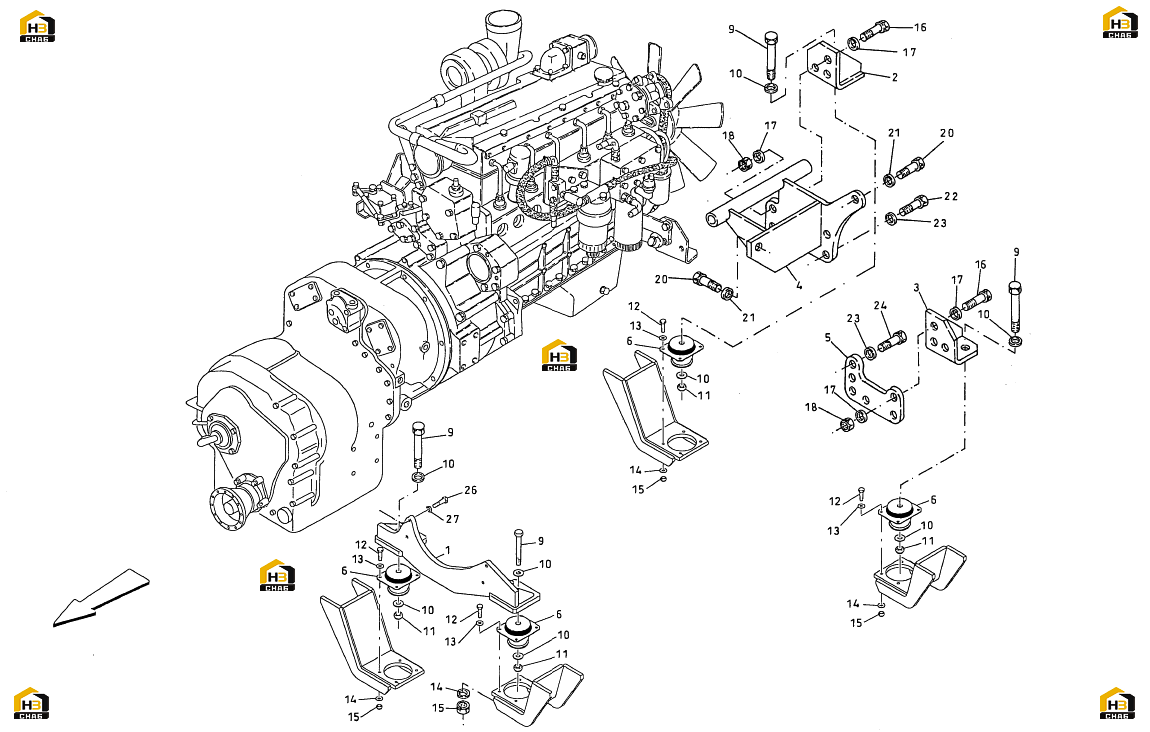

98. монтаж (установка) двигателя - volvo tad720ve

← 97. двигатель - scania di12 - маховик 99. монтаж (установка) двигателя - scania di12 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SUPPORT

Каталожный номер:572883

Комплект:1

Примечание:

№ на схеме:2

Наименование:ENGINE R.H. REAR SUPPORT

Каталожный номер:575509

Комплект:1

Примечание:

№ на схеме:3

Наименование:ENGINE L.H. REAR SUPPORT

Каталожный номер:575512

Комплект:1

Примечание:

№ на схеме:4

Наименование:SUPPORT

Каталожный номер:580241

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:580242

Комплект:1

Примечание:

№ на схеме:6

Наименование:MOTOR TAMPON

Каталожный номер:554068

Комплект:4

Примечание:

№ на схеме:9

Наименование:SCREW M18x2,5x140

Каталожный номер:200093

Комплект:4

Примечание:M18x2,5x140

№ на схеме:10

Наименование:FLAT WASHER D.18

Каталожный номер:00790

Комплект:8

Примечание:D.18

№ на схеме:11

Наименование:SELF LOCKING NUT M18x2,5

Каталожный номер:00611

Комплект:4

Примечание:M18x2,5

№ на схеме:12

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:16

Примечание:M10x1,5x30

№ на схеме:13

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:16

Примечание:D.10

№ на схеме:14

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:16

Примечание:D.10

№ на схеме:15

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:16

Примечание:M10x1,5

№ на схеме:16

Наименование:SCREW M12x1,75x50

Каталожный номер:00243

Комплект:4

Примечание:M12x1,75x50

№ на схеме:17

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:8

Примечание:D.12

№ на схеме:18

Наименование:SELF LOCKING NUT M12x1,75

Каталожный номер:00605

Комплект:4

Примечание:M12x1,75

№ на схеме:20

Наименование:SCREW

Каталожный номер:580237

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:580240

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:580238

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:580239

Комплект:4

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:580243

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW 3/4"UNCx2"1/4

Каталожный номер:200520

Комплект:4

Примечание:3/4"UNCx2"1/4

№ на схеме:27

Наименование:SPRING WASHER D.3/4"

Каталожный номер:00728

Комплект:4

Примечание:D.3/4"
