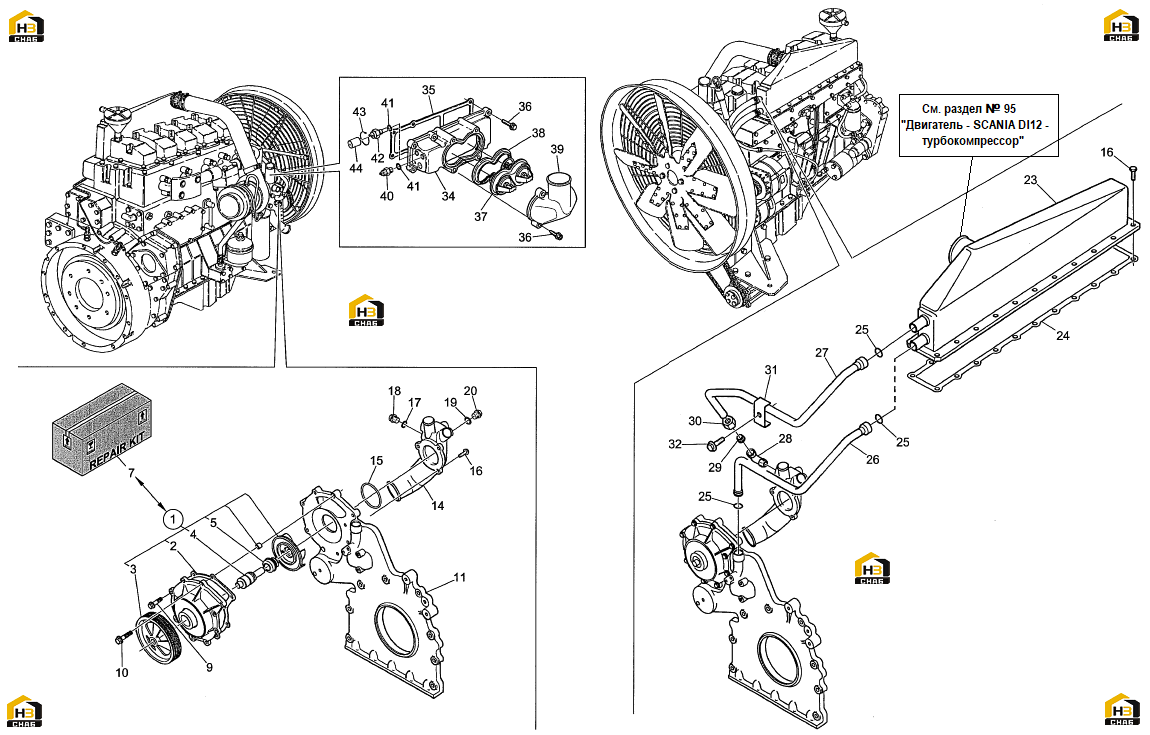

93. двигатель - scania di12 - водяной насос

← 92. двигатель - volvo tad720ve - водяной насос и корпус термостата 94. двигатель - volvo tad720ve - турбокомпрессор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER PUMP ASS.Y

Каталожный номер:581969

Комплект:1

Примечание:Включая позиции с 2 по 5

№ на схеме:2

Наименование:GASKET

Каталожный номер:581970

Комплект:1

Примечание:

№ на схеме:3

Наименование:PULLEY

Каталожный номер:581974

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING

Каталожный номер:581972

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:581973

Комплект:1

Примечание:

№ на схеме:7

Наименование:REPAIR SET

Каталожный номер:581971

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:579490

Комплект:7

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:579511

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:581975

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE

Каталожный номер:581976

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:581977

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:581978

Комплект:25

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:581979

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:579508

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET

Каталожный номер:579540

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:581980

Комплект:1

Примечание:

№ на схеме:23

Наименование:COOLING HEAD

Каталожный номер:582081

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:582082

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:582088

Комплект:3

Примечание:

№ на схеме:26

Наименование:PIPE

Каталожный номер:582090

Комплект:1

Примечание:

№ на схеме:27

Наименование:PIPE

Каталожный номер:582091

Комплект:1

Примечание:

№ на схеме:28

Наименование:CONNECTION

Каталожный номер:582089

Комплект:1

Примечание:

№ на схеме:29

Наименование:NOSE

Каталожный номер:582092

Комплект:1

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:582093

Комплект:1

Примечание:

№ на схеме:31

Наименование:BRACKET

Каталожный номер:582094

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW

Каталожный номер:582095

Комплект:1

Примечание:

№ на схеме:34

Наименование:THERMOSTATICS HOUSING

Каталожный номер:584567

Комплект:1

Примечание:

№ на схеме:35

Наименование:GASKET

Каталожный номер:584568

Комплект:1

Примечание:

№ на схеме:36

Наименование:SCREW

Каталожный номер:579490

Комплект:10

Примечание:

№ на схеме:37

Наименование:THERMOSTATICS VALVE

Каталожный номер:584565

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:584566

Комплект:1

Примечание:

№ на схеме:39

Наименование:THERMOSTAT COVER

Каталожный номер:587435

Комплект:1

Примечание:

№ на схеме:40

Наименование:TEMPERATURE SENSOR

Каталожный номер:581345

Комплект:1
