90. двигатель - volvo tad720ve - система смазки

← 89. двигатель - scania dc12 - топливный насос и топливные фильтры 91. двигатель - scania dc12 - система смазки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

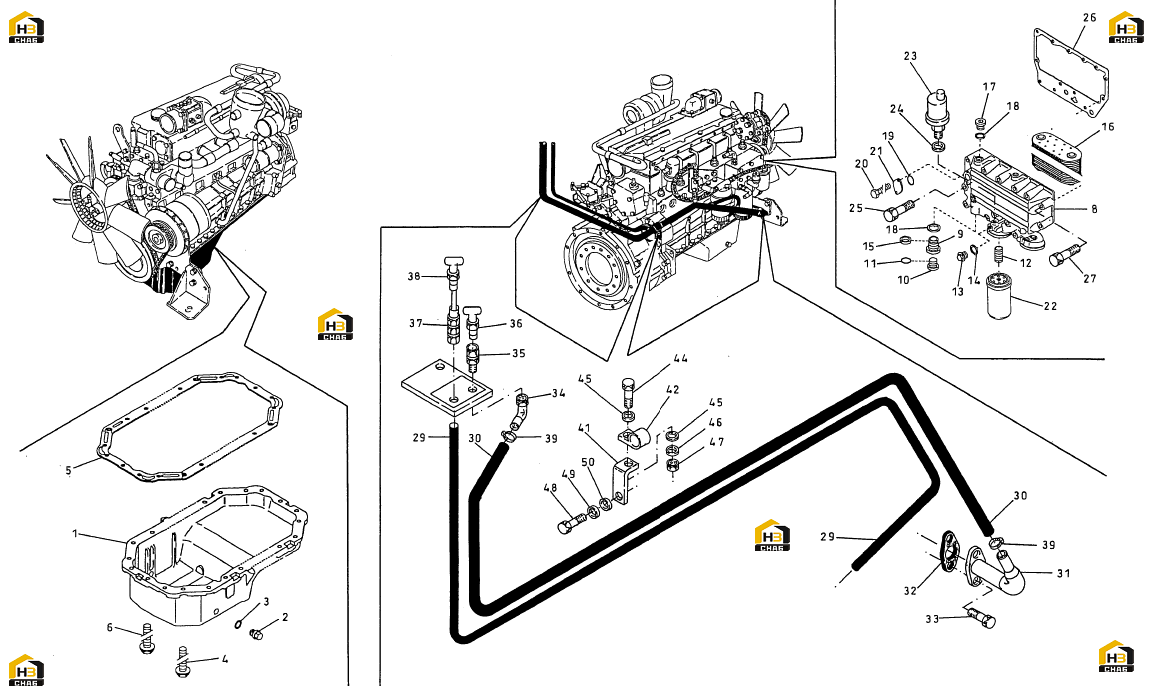

№ на схеме:1

Наименование:OIL SUMP

Каталожный номер:580395

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:580396

Комплект:2

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:548918

Комплект:2

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:580398

Комплект:27

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:580399

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:580400

Комплект:7

Примечание:

№ на схеме:8

Наименование:COOLER COVER

Каталожный номер:580401

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:580402

Комплект:2

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:580403

Комплект:2

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:580404

Комплект:2

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:580405

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:580406

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:580407

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET

Каталожный номер:580408

Комплект:2

Примечание:

№ на схеме:16

Наименование:COOLER

Каталожный номер:580409

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:580410

Комплект:2

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:580412

Комплект:4

Примечание:

№ на схеме:19

Наименование:GASKET

Каталожный номер:580413

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:580414

Комплект:2

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:580415

Комплект:1

Примечание:

№ на схеме:22

Наименование:OIL FILTER

Каталожный номер:578244

Комплект:1

Примечание:

№ на схеме:23

Наименование:TRANSMITTER

Каталожный номер:536875

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:580288

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:580391

Комплект:10

Примечание:

№ на схеме:26

Наименование:GASKET

Каталожный номер:580392

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:580393

Комплект:3

Примечание:

№ на схеме:29

Наименование:HOSE

Каталожный номер:579242

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE

Каталожный номер:579241

Комплект:1

Примечание:

№ на схеме:31

Наименование:MANIFOLD

Каталожный номер:579258

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET

Каталожный номер:580390

Комплект:1

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:580389

Комплект:2

Примечание:

№ на схеме:34

Наименование:CONNECTION 45°

Каталожный номер:544135

Комплект:1

Примечание:45°

№ на схеме:35

Наименование:CONNECTION

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:538215

Комплект:1

Примечание:

№ на схеме:37

Наименование:CONNECTION

Каталожный номер:573918

Комплект:1

Примечание:

№ на схеме:38

Наименование:ENGINE DIPSTICK OIL

Каталожный номер:579260

Комплект:1

Примечание:

№ на схеме:39

Наименование:STRAP

Каталожный номер:100240

Комплект:2

Примечание:

№ на схеме:41

Наименование:BRACKET

Каталожный номер:526290

Комплект:1

Примечание:

№ на схеме:42

Наименование:STRAP

Каталожный номер:102330

Комплект:1

Примечание:DM.35

№ на схеме:44

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:1

Примечание:M6x1x20

№ на схеме:45

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6

№ на схеме:46

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:1

Примечание:D.6

№ на схеме:47

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:1

Примечание:M6x1

№ на схеме:48

Наименование:SCREW M8x1,25x60

Каталожный номер:00316

Комплект:1

Примечание:M8x1,25x60

№ на схеме:49

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:1

Примечание:D.8

№ на схеме:50

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:1

Примечание:D.8
