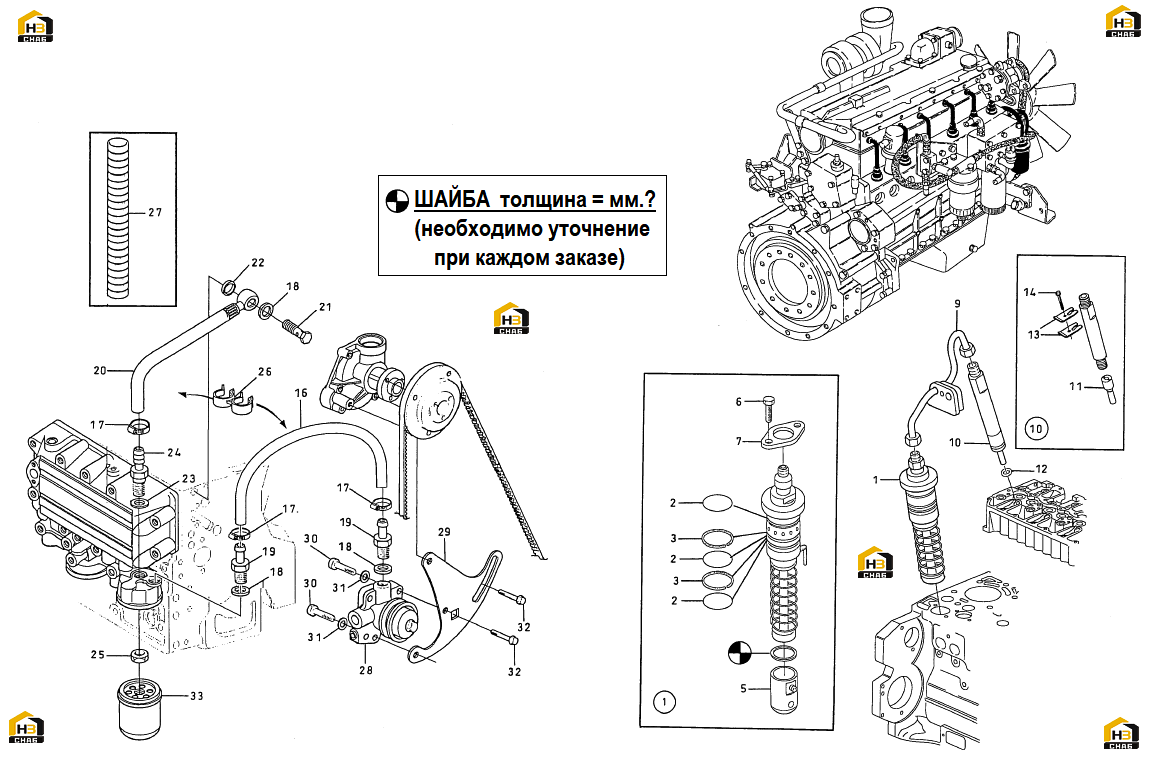

88. двигатель - volvo tad720ve - топливный насос и топливные фильтры

← 87. двигатель - scania dc12 - система управления двигателем 89. двигатель - scania dc12 - топливный насос и топливные фильтры →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INJECTION PUMP

Каталожный номер:584107

Комплект:6

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:584108

Комплект:18

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:584109

Комплект:12

Примечание:

№ на схеме:5

Наименование:BUFFER ROLLER

Каталожный номер:584110

Комплект:6

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:584111

Комплект:12

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:584112

Комплект:6

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:584102

Комплект:6

Примечание:

№ на схеме:10

Наименование:INJECTOR

Каталожный номер:582236

Комплект:6

Примечание:

№ на схеме:11

Наименование:NOZZLE

Каталожный номер:584103

Комплект:6

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:584104

Комплект:6

Примечание:

№ на схеме:13

Наименование:LOCKING

Каталожный номер:584105

Комплект:12

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:584106

Комплект:6

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:584086

Комплект:1

Примечание:

№ на схеме:17

Наименование:STRAP

Каталожный номер:584087

Комплект:3

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:580288

Комплект:3

Примечание:

№ на схеме:19

Наименование:CONNECTION

Каталожный номер:584088

Комплект:2

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:584089

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:584090

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET

Каталожный номер:584091

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:584092

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTION

Каталожный номер:584093

Комплект:1

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:584094

Комплект:1

Примечание:

№ на схеме:26

Наименование:STRAP

Каталожный номер:584095

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE PROTECTION

Каталожный номер:584101

Комплект:1

Примечание:

№ на схеме:28

Наименование:PUMP

Каталожный номер:584096

Комплект:1

Примечание:

№ на схеме:29

Наименование:SUPPORT

Каталожный номер:584097

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:584098

Комплект:2

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:584099

Комплект:2

Примечание:

№ на схеме:32

Наименование:SCREW

Каталожный номер:584100

Комплект:2

Примечание:

№ на схеме:33

Наименование:DIESEL OIL FILTER

Каталожный номер:522402

Комплект:1

Примечание:
