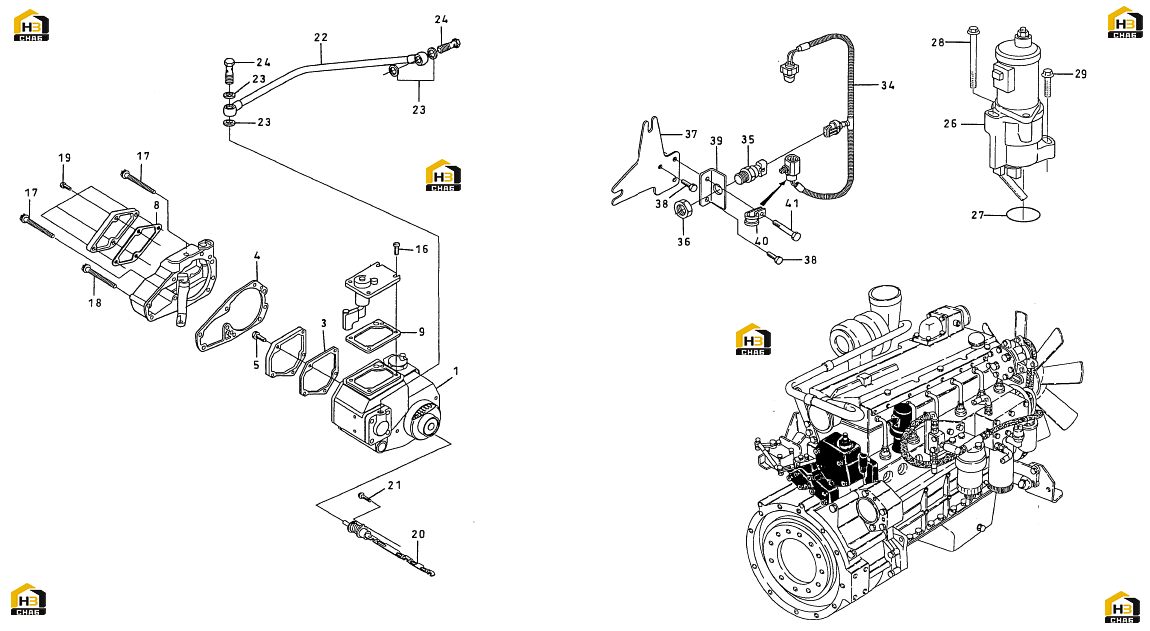

86. двигатель - volvo tad720ve - система управления двигателем

← 85. двигатель - scania dc12 - стартер 87. двигатель - scania dc12 - система управления двигателем →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REGULATOR

Каталожный номер:584265

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:584266

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:584267

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:584268

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:584269

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:584270

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:584271

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:584272

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:584273

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:584274

Комплект:4

Примечание:

№ на схеме:20

Наименование:ADJUSTING SPRING

Каталожный номер:584275

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:584202

Комплект:1

Примечание:

№ на схеме:22

Наименование:PIPE

Каталожный номер:584276

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:580407

Комплект:4

Примечание:

№ на схеме:24

Наименование:CONNECTION

Каталожный номер:584277

Комплект:2

Примечание:

№ на схеме:26

Наименование:STOP SOLENOID VALVE

Каталожный номер:584278

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:584279

Комплект:1

Примечание:

№ на схеме:28

Наименование:SCREW

Каталожный номер:584280

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:580237

Комплект:1

Примечание:

№ на схеме:34

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:584283

Комплект:1

Примечание:

№ на схеме:35

Наименование:OUTER TEMPERATURE SENSOR

Каталожный номер:584284

Комплект:1

Примечание:

№ на схеме:36

Наименование:NUT

Каталожный номер:584285

Комплект:1

Примечание:

№ на схеме:37

Наименование:SUPPORT

Каталожный номер:584286

Комплект:1

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:584287

Комплект:3

Примечание:

№ на схеме:39

Наименование:BRACKET

Каталожный номер:584288

Комплект:1

Примечание:

№ на схеме:40

Наименование:STRAP

Каталожный номер:584289

Комплект:1

Примечание:

№ на схеме:41

Наименование:SCREW

Каталожный номер:584290

Комплект:1

Примечание:
