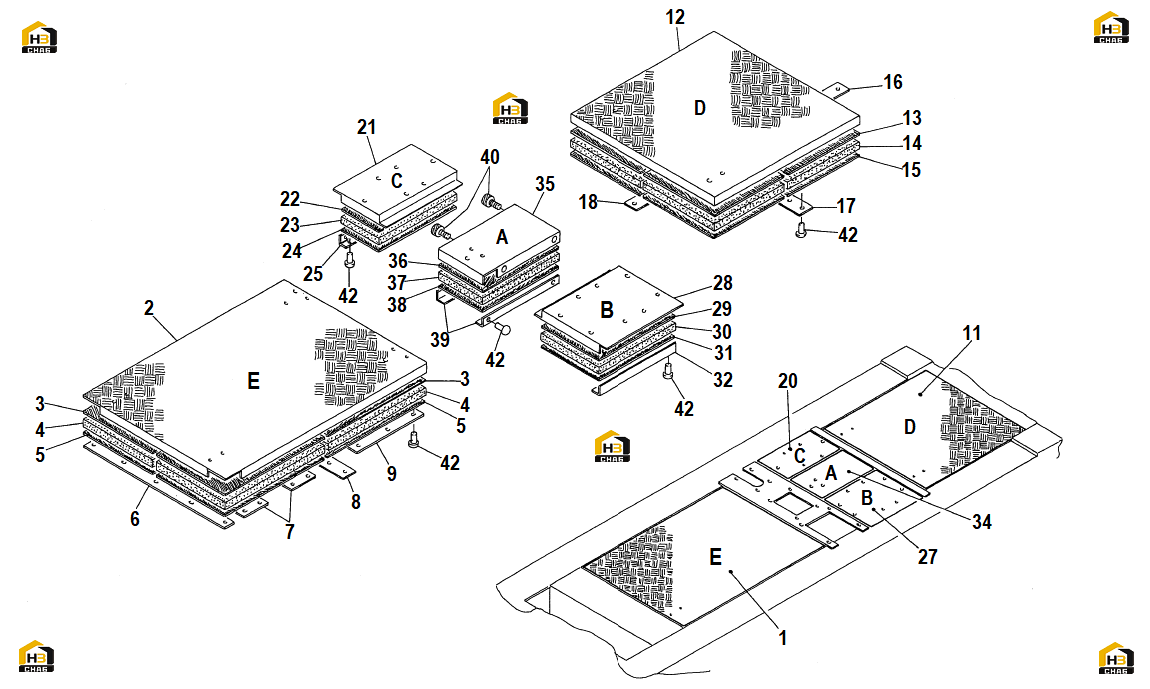

8. звукоизоляция облицовки и капота двигателя

← 7. капот двигателя и верхняя облицовка (версия специализированная) 9. облицовка защитная нижней части рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT HOOD ASS.Y

Каталожный номер:555626

Комплект:/

Примечание:

№ на схеме:2

Наименование:FRONT FOOTBOARD

Каталожный номер:555596

Комплект:1

Примечание:

№ на схеме:3

Наименование:SOUNDPROOFING

Каталожный номер:555610

Комплект:4

Примечание:

№ на схеме:4

Наименование:SOUNDPROOFING

Каталожный номер:555623

Комплект:4

Примечание:

№ на схеме:5

Наименование:SOUNDPROOFING

Каталожный номер:555607

Комплект:4

Примечание:

№ на схеме:6

Наименование:FIXING LOWER PLATE

Каталожный номер:557631

Комплект:1

Примечание:

№ на схеме:7

Наименование:FIXING LOWER PLATE

Каталожный номер:557633

Комплект:2

Примечание:

№ на схеме:8

Наименование:FIXING CENTR. PLATE

Каталожный номер:557630

Комплект:1

Примечание:

№ на схеме:9

Наименование:FIXING UPPER PLATE

Каталожный номер:557632

Комплект:1

Примечание:

№ на схеме:11

Наименование:ENGINE HOOD ASS.Y

Каталожный номер:555625

Комплект:/

Примечание:ТОЛЬКО ДЛЯ СЕРИИ МАШИНЫ F360

№ на схеме:11

Наименование:REAR FOOTBOARD ASS.Y

Каталожный номер:575433

Комплект:1

Примечание:

№ на схеме:12

Наименование:REAR FOOTBOARD

Каталожный номер:575434

Комплект:1

Примечание:

№ на схеме:12

Наименование:REAR FOOTBOARD

Каталожный номер:555582

Комплект:1

Примечание:ТОЛЬКО ДЛЯ СЕРИИ МАШИНЫ F360

№ на схеме:13

Наименование:SOUNDPROOFING

Каталожный номер:575439

Комплект:4

Примечание:

№ на схеме:13

Наименование:SOUNDPROOFING

Каталожный номер:555588

Комплект:4

Примечание:ТОЛЬКО ДЛЯ СЕРИИ МАШИНЫ F360

№ на схеме:14

Наименование:ACUSTICELL SOUNDPROOFING

Каталожный номер:575440

Комплект:4

Примечание:

№ на схеме:14

Наименование:SOUNDPROOFING

Каталожный номер:555620

Комплект:4

Примечание:ТОЛЬКО ДЛЯ СЕРИИ МАШИНЫ F360

№ на схеме:15

Наименование:POLFLEX SOUNDPROOFING

Каталожный номер:575441

Комплект:4

Примечание:

№ на схеме:15

Наименование:SOUNDPROOFING

Каталожный номер:555587

Комплект:4

Примечание:ТОЛЬКО ДЛЯ СЕРИИ МАШИНЫ F360

№ на схеме:16

Наименование:FDONG PLATE

Каталожный номер:557660

Комплект:1

Примечание:

№ на схеме:17

Наименование:FIXING CENTR. PLATE

Каталожный номер:557630

Комплект:1

Примечание:

№ на схеме:18

Наименование:FIXING PLATE

Каталожный номер:559962

Комплект:1

Примечание:

№ на схеме:20

Наименование:R.H. PROTECTION ASS.Y

Каталожный номер:559964

Комплект:/

Примечание:

№ на схеме:21

Наименование:R.H. FOOTBOARD

Каталожный номер:555575

Комплект:1

Примечание:

№ на схеме:22

Наименование:SOUNDPROOFING

Каталожный номер:559965

Комплект:1

Примечание:

№ на схеме:23

Наименование:SOUNDPROOFING

Каталожный номер:559966

Комплект:1

Примечание:

№ на схеме:24

Наименование:SOUNDPROOFING

Каталожный номер:559967

Комплект:1

Примечание:

№ на схеме:25

Наименование:ANGULAR

Каталожный номер:558667

Комплект:1

Примечание:

№ на схеме:27

Наименование:L.H. PROTECTION ASS.Y

Каталожный номер:559968

Комплект:/

Примечание:

№ на схеме:28

Наименование:L.H. TOEBOARD

Каталожный номер:555576

Комплект:1

Примечание:

№ на схеме:29

Наименование:SOUNDPROOFING

Каталожный номер:559969

Комплект:1

Примечание:

№ на схеме:30

Наименование:SOUNDPROOFING

Каталожный номер:559970

Комплект:1

Примечание:

№ на схеме:31

Наименование:SOUNDPROOFING

Каталожный номер:559971

Комплект:1

Примечание:

№ на схеме:32

Наименование:ANGULAR

Каталожный номер:558667

Комплект:1

Примечание:

№ на схеме:34

Наименование:PROTECTION ASS.Y

Каталожный номер:559974

Комплект:

Примечание:

№ на схеме:35

Наименование:CENTRAL FOOTBOARD

Каталожный номер:555609

Комплект:1

Примечание:

№ на схеме:36

Наименование:SOUNDPROOFING

Каталожный номер:559975

Комплект:1

Примечание:

№ на схеме:37

Наименование:SOUNDPROOFING

Каталожный номер:559976

Комплект:1

Примечание:

№ на схеме:38

Наименование:SOUNDPROOFING

Каталожный номер:559977

Комплект:1

Примечание:

№ на схеме:39

Наименование:ANGULAR

Каталожный номер:556440

Комплект:2

Примечание:

№ на схеме:40

Наименование:SILENTBLOCK

Каталожный номер:534245

Комплект:4

Примечание:

№ на схеме:42

Наименование:RIVET

Каталожный номер:902188

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
