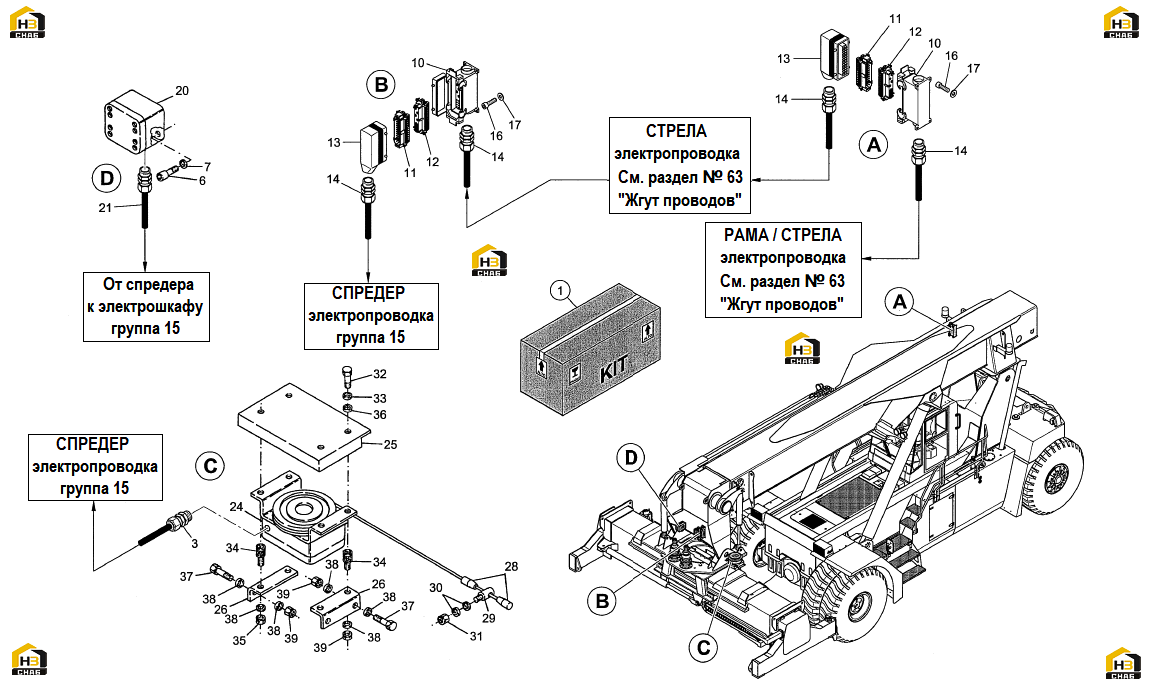

76. система предупреждения столкновений (версия стандарт)

← 75. система предупреждения столкновений (версия специализированная) 77. двигатель - cummins qsm11-t3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:KIT-ANTICOLLISION

Каталожный номер:583554

Комплект:1

Примечание:

№ на схеме:3

Наименование:CABLE GLAND PG9

Каталожный номер:533905

Комплект:1

Примечание:PG9

№ на схеме:6

Наименование:SCREW M6x1x20

Каталожный номер:00358

Комплект:4

Примечание:M6x1x20

№ на схеме:7

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:4

Примечание:D.6

№ на схеме:10

Наименование:FIXED PROTECTION

Каталожный номер:545997

Комплект:2

Примечание:

№ на схеме:11

Наименование:MALE INSERT (1/24)

Каталожный номер:545995

Комплект:2

Примечание:1/24

№ на схеме:12

Наименование:FEMALE INSERT (1/24)

Каталожный номер:545996

Комплект:2

Примечание:1/24

№ на схеме:13

Наименование:MOVABLE PROTECTION

Каталожный номер:545998

Комплект:2

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:585736

Комплект:4

Примечание:

№ на схеме:16

Наименование:SCREW M5x0,8x18

Каталожный номер:200123

Комплект:8

Примечание:M5x0,8x18

№ на схеме:17

Наименование:WASHER

Каталожный номер:00717

Комплект:8

Примечание:

№ на схеме:20

Наименование:SENSOR

Каталожный номер:594226

Комплект:1

Примечание:

№ на схеме:21

Наименование:CABLE

Каталожный номер:563829

Комплект:1

Примечание:

№ на схеме:24

Наименование:TRANSDUCER

Каталожный номер:591286

Комплект:1

Примечание:

№ на схеме:25

Наименование:CABLE REEL PROTECT.

Каталожный номер:564176

Комплект:1

Примечание:

№ на схеме:26

Наименование:BRACKET

Каталожный номер:563263

Комплект:2

Примечание:

№ на схеме:28

Наименование:CLAMP

Каталожный номер:100446

Комплект:2

Примечание:

№ на схеме:29

Наименование:PIN

Каталожный номер:050237

Комплект:1

Примечание:

№ на схеме:30

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8

№ на схеме:31

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00629

Комплект:1

Примечание:M8x1,25

№ на схеме:32

Наименование:SCREW M6x1x16

Каталожный номер:00092

Комплект:4

Примечание:M6x1x16

№ на схеме:33

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:8

Примечание:D.6

№ на схеме:34

Наименование:HIGH SILENTBLOCK

Каталожный номер:559517

Комплект:4

Примечание:

№ на схеме:35

Наименование:SELF LOCKING NUT M6x1

Каталожный номер:00601

Комплект:4

Примечание:M6x1

№ на схеме:36

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:8

Примечание:D.6xD.18

№ на схеме:37

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:38

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:8

Примечание:D.8

№ на схеме:39

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:4

Примечание:M8x1,25
