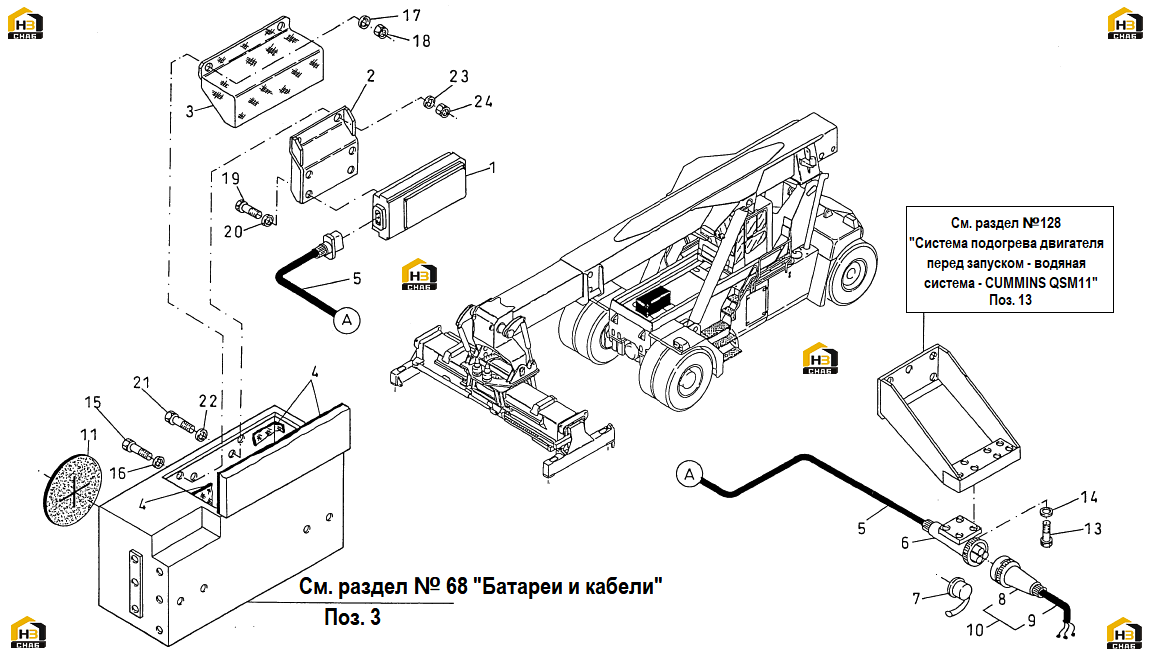

74. нагреватель контактный для батарей

← 73. принтер (опция) 75. система предупреждения столкновений (версия специализированная) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATER

Каталожный номер:572939

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRACKET

Каталожный номер:573289

Комплект:1

Примечание:

№ на схеме:3

Наименование:PROTECTION

Каталожный номер:573292

Комплект:1

Примечание:

№ на схеме:4

Наименование:THERMIC INSULATOR

Каталожный номер:574554

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:5

Наименование:ELECTRIC CABLE

Каталожный номер:574364

Комплект:1

Примечание:

№ на схеме:6

Наименование:FIXED PIN

Каталожный номер:573328

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:573330

Комплект:1

Примечание:

№ на схеме:8

Наименование:MOBILE TAP

Каталожный номер:573329

Комплект:1

Примечание:

№ на схеме:9

Наименование:CABLE

Каталожный номер:573350

Комплект:1

Примечание:

№ на схеме:10

Наименование:CABLE ASS.Y

Каталожный номер:573349

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOOK

Каталожный номер:574559

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:4

Примечание:M5x0,8x20

№ на схеме:14

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:4

Примечание:D.5

№ на схеме:15

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:2

Примечание:M6x1x20

№ на схеме:16

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6

№ на схеме:17

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:18

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:2

Примечание:M6x1

№ на схеме:19

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:20

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:4

Примечание:D.8

№ на схеме:21

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:2

Примечание:M10x1,5x25

№ на схеме:22

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:2

Примечание:D.10

№ на схеме:23

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:2

Примечание:D.10

№ на схеме:24

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:2

Примечание:M10x1,5
