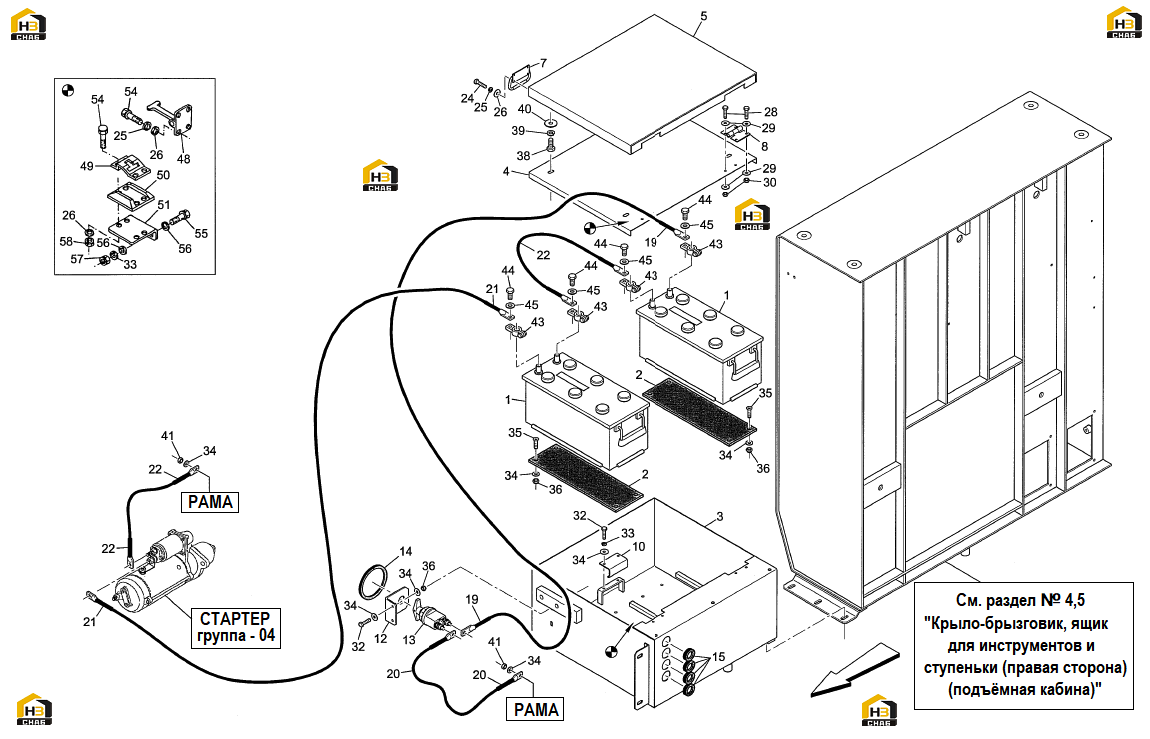

69. батареи и кабели (версия машины с подъемной кабиной)

← 68. батареи и кабели 70. видеокамера (опция) (версия стандарт) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BATTERY

Каталожный номер:555638

Комплект:2

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:531585

Комплект:2

Примечание:

№ на схеме:3

Наименование:BATTERY BOX

Каталожный номер:573794

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:573806

Комплект:1

Примечание:

№ на схеме:5

Наименование:R.H. FOOTBOARD

Каталожный номер:573808

Комплект:1

Примечание:

№ на схеме:7

Наименование:HANDLE

Каталожный номер:563093

Комплект:1

Примечание:

№ на схеме:8

Наименование:HINGE

Каталожный номер:518678

Комплект:2

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:549979

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:554619

Комплект:1

Примечание:

№ на схеме:13

Наименование:MASTER SWITCH

Каталожный номер:552638

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:102280

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:15

Наименование:RUBBER PROTECTION

Каталожный номер:100332

Комплект:4

Примечание:

№ на схеме:19

Наименование:CABLE 0.6 m.

Каталожный номер:560668

Комплект:1

Примечание:Lg.0.6 м.

№ на схеме:20

Наименование:CABLE

Каталожный номер:564702

Комплект:1

Примечание:

№ на схеме:21

Наименование:CABLE

Каталожный номер:570278

Комплект:1

Примечание:

№ на схеме:22

Наименование:CABLE

Каталожный номер:564704

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW M4x0,7x16

Каталожный номер:00458

Комплект:4

Примечание:M4x0,7x16

№ на схеме:25

Наименование:SPRING WASHER D.4

Каталожный номер:00801

Комплект:8

Примечание:D.4

№ на схеме:26

Наименование:FLAT WASHER D.4

Каталожный номер:00798

Комплект:12

Примечание:D.4

№ на схеме:28

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:8

Примечание:M6x1x25

№ на схеме:29

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:16

Примечание:D.6

№ на схеме:30

Наименование:SELF LOCKING NUT M6x1

Каталожный номер:00601

Комплект:8

Примечание:M6x1

№ на схеме:32

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:33

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:4

Примечание:D.8

№ на схеме:34

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:14

Примечание:D.8xD.24

№ на схеме:35

Наименование:SCREW M8x1,25x25

Каталожный номер:00445

Комплект:8

Примечание:M8x1,25x25

№ на схеме:36

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:10

Примечание:M8x1,25

№ на схеме:38

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:4

Примечание:M10x1,5x25

№ на схеме:39

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:4

Примечание:D.10

№ на схеме:40

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:4

Примечание:D.10xD.30

№ на схеме:41

Наименование:SELF LOCKING NUT M10x1,5

Каталожный номер:00603

Комплект:2

Примечание:M10x1,5

№ на схеме:43

Наименование:CLAMP

Каталожный номер:569740

Комплект:4

Примечание:

№ на схеме:44

Наименование:SCREW M10x1,5x20

Каталожный номер:00124

Комплект:4

Примечание:M10x1,5x20

№ на схеме:45

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:4

Примечание:D.10

№ на схеме:48

Наименование:BLOCK DOOR

Каталожный номер:570888

Комплект:1

Примечание:опция (если машина оснащена данной запчастью)

№ на схеме:49

Наименование:BLOCK DOOR

Каталожный номер:570889

Комплект:1

Примечание:опция (если машина оснащена данной запчастью)

№ на схеме:50

Наименование:PROTECTION

Каталожный номер:570890

Комплект:1

Примечание:опция (если машина оснащена данной запчастью)

№ на схеме:51

Наименование:BRACKET

Каталожный номер:570874

Комплект:1

Примечание:опция (если машина оснащена данной запчастью)

№ на схеме:54

Наименование:SCREW M4x20

Каталожный номер:200339

Комплект:8

Примечание:M4x20

№ на схеме:55

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:2

Примечание:M8x1,25x25

№ на схеме:56

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:4

Примечание:D.8

№ на схеме:57

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25

№ на схеме:58

Наименование:SELF LOCKING NUT M4x0,7

Каталожный номер:00626

Комплект:4

Примечание:M4x0,7
