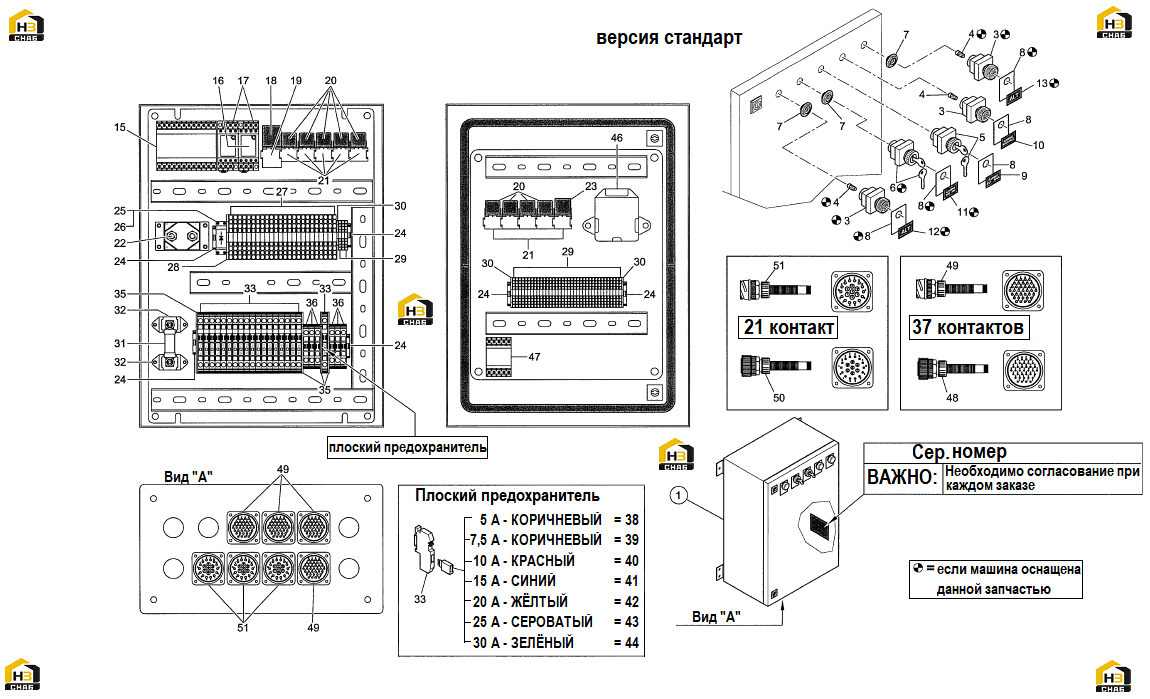

59. Система управления электронным блоком питания (версия стандарт)

← 58. Электронная операционная система "MEGATECH" (кабина) (версия специализированная) 60. Система управления электронным блоком питания (версия специализированная) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPLETE ELECTRICAL BOX

Каталожный номер:583380

Комплект:1

Примечание:

№ на схеме:3

Наименование:RED WARNING LIGHT

Каталожный номер:508247

Комплект:3

Примечание:

№ на схеме:4

Наименование:LAMP 24V 4W

Каталожный номер:515512

Комплект:3

Примечание:24V-4W

№ на схеме:5

Наименование:KEY SWITCH

Каталожный номер:560687

Комплект:1

Примечание:

№ на схеме:6

Наименование:KEY SWITCH

Каталожный номер:560688

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:560691

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:8

Наименование:SUPPORT DATA PLATE

Каталожный номер:582504

Комплект:5

Примечание:

№ на схеме:9

Наименование:DATA PLATE

Каталожный номер:560697

Комплект:1

Примечание:Немецкий язык

№ на схеме:9

Наименование:DATA PLATE

Каталожный номер:560696

Комплект:1

Примечание:Английский язык

№ на схеме:9

Наименование:DATA PLATE

Каталожный номер:560695

Комплект:1

Примечание:Итальянский язык

№ на схеме:10

Наименование:DATA PLATE

Каталожный номер:560700

Комплект:1

Примечание:Немецкий язык

№ на схеме:10

Наименование:DATA PLATE

Каталожный номер:560698

Комплект:1

Примечание:Английский язык

№ на схеме:10

Наименование:DATA PLATE

Каталожный номер:560699

Комплект:1

Примечание:Итальянский язык

№ на схеме:11

Наименование:DATA PLATE

Каталожный номер:560702

Комплект:1

Примечание:Английский язык

№ на схеме:11

Наименование:DATA PLATE

Каталожный номер:560701

Комплект:1

Примечание:Итальянский язык

№ на схеме:11

Наименование:DATA PLATE

Каталожный номер:560703

Комплект:1

Примечание:Немецкий язык

№ на схеме:12

Наименование:DATA PLATE

Каталожный номер:582505

Комплект:1

Примечание:

№ на схеме:13

Наименование:DATA PLATE

Каталожный номер:582506

Комплект:1

Примечание:

№ на схеме:15

Наименование:DIODES BOARD

Каталожный номер:587112

Комплект:1

Примечание:

№ на схеме:16

Наименование:RELAY

Каталожный номер:587214

Комплект:2

Примечание:

№ на схеме:17

Наименование:BASE

Каталожный номер:528634

Комплект:2

Примечание:

№ на схеме:18

Наименование:RELAY (70 A)

Каталожный номер:537667

Комплект:1

Примечание:70A

№ на схеме:19

Наименование:RELAY SUPPORT (70A)

Каталожный номер:537668

Комплект:1

Примечание:70A

№ на схеме:20

Наименование:RELAY

Каталожный номер:521395

Комплект:9

Примечание:

№ на схеме:21

Наименование:RELAY SUPPORT

Каталожный номер:152223

Комплект:10

Примечание:

№ на схеме:22

Наименование:SOLENOID STARTER

Каталожный номер:578569

Комплект:1

Примечание:

№ на схеме:23

Наименование:RELAY 20/30A-12V

Каталожный номер:574137

Комплект:1

Примечание:20/30A-12V

№ на схеме:24

Наименование:CONNECTION BLOCK

Каталожный номер:577193

Комплект:6

Примечание:

№ на схеме:25

Наименование:DIODE

Каталожный номер:515513

Комплект:2

Примечание:

№ на схеме:26

Наименование:DIODE SUPPORT

Каталожный номер:516731

Комплект:1

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:585718

Комплект:40

Примечание:

№ на схеме:28

Наименование:PLATE

Каталожный номер:585719

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:577197

Комплект:46

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:577196

Комплект:3

Примечание:

№ на схеме:31

Наименование:FUSE (80A)

Каталожный номер:576579

Комплект:1

Примечание:80A

№ на схеме:32

Наименование:SUPPORT WHEEL STUD

Каталожный номер:578856

Комплект:2

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:578464

Комплект:19

Примечание:

№ на схеме:34

Наименование:AXLE

Каталожный номер:578474

Комплект:17

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:578465

Комплект:4

Примечание:

№ на схеме:36

Наименование:CLAMP

Каталожный номер:578472

Комплект:6

Примечание:

№ на схеме:38

Наименование:FUSE (5A)

Каталожный номер:154024

Комплект:2

Примечание:5A

№ на схеме:39

Наименование:FUSE (7.5A)

Каталожный номер:154021

Комплект:

Примечание:7.5A

№ на схеме:40

Наименование:FUSE (10A)

Каталожный номер:154022

Комплект:8

Примечание:10A

№ на схеме:41

Наименование:FUSE (15A)

Каталожный номер:154025

Комплект:4

Примечание:15A

№ на схеме:42

Наименование:FUSE (20A)

Каталожный номер:537673

Комплект:2

Примечание:20A

№ на схеме:43

Наименование:FUSE (25A)

Каталожный номер:552977

Комплект:2

Примечание:25A

№ на схеме:44

Наименование:FUSE (30A)

Каталожный номер:154023

Комплект:1

Примечание:30A

№ на схеме:46

Наименование:INTERFACE ELEC. BOARD

Каталожный номер:565047

Комплект:1

Примечание:

№ на схеме:47

Наименование:INTERFACE ELEC. BOARD

Каталожный номер:595298

Комплект:1

Примечание:

№ на схеме:48

Наименование:MOBILE CONNECTOR

Каталожный номер:537672

Комплект:4

Примечание:37 контактов

№ на схеме:49

Наименование:FIXED CONNECTOR

Каталожный номер:537671

Комплект:4

Примечание:37 контактов

№ на схеме:50

Наименование:MOBILE CONNECTOR

Каталожный номер:537670

Комплект:3

Примечание:21 контакт

№ на схеме:51

Наименование:FIXED CONNECTOR

Каталожный номер:537669

Комплект:3

Примечание:21 контакт
