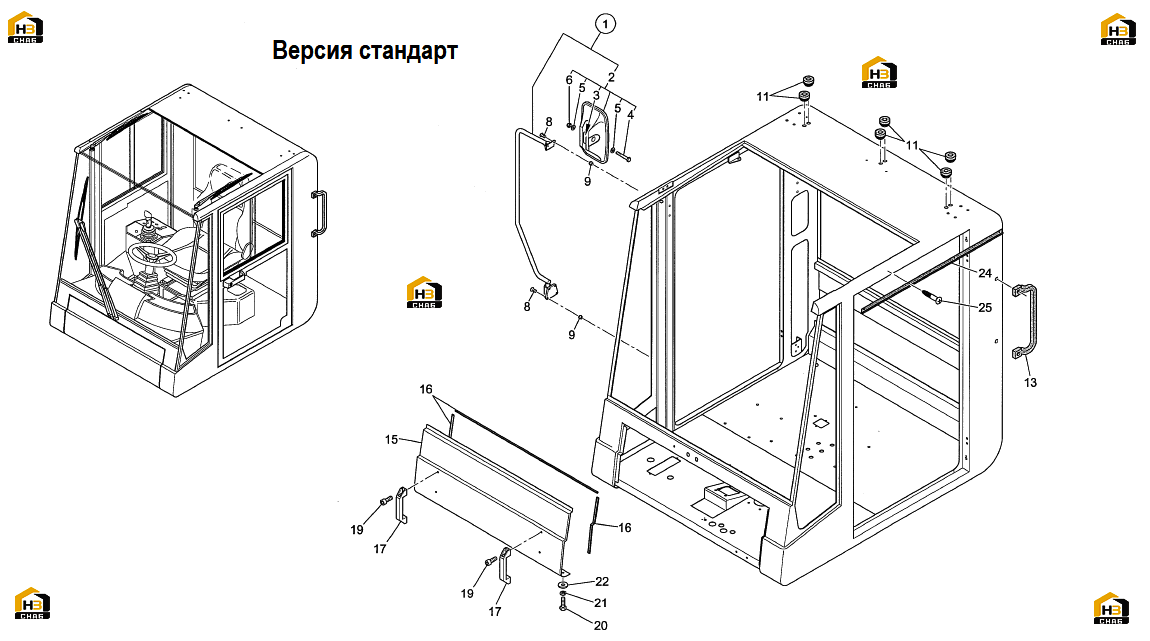

30. комплектующие кабины (внешняя часть) (версия стандарт)

← 29. комплектующие кабины (внутренняя часть) (версия специализированная) 31. комплектующие кабины (внешняя часть) (версия специализированная) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REAR MIRROR ASS.Y

Каталожный номер:598986

Комплект:1

Примечание:

№ на схеме:2

Наименование:REAR MIRROR

Каталожный номер:100853

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:100508

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW M8x1,25x50

Каталожный номер:200011

Комплект:1

Примечание:M8x1,25x50

№ на схеме:5

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:2

Примечание:D.8xD.24

№ на схеме:6

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:1

Примечание:M8x1,25

№ на схеме:8

Наименование:SCREW M8x1,25

Каталожный номер:200465

Комплект:6

Примечание:M6x16

№ на схеме:9

Наименование:INSERT M6

Каталожный номер:525174

Комплект:6

Примечание:M.6

№ на схеме:11

Наименование:PROTECTION

Каталожный номер:580586

Комплект:6

Примечание:

№ на схеме:13

Наименование:HANDLE

Каталожный номер:598987

Комплект:2

Примечание:

№ на схеме:15

Наименование:FRONT OUTER COVER

Каталожный номер:580587

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:580589

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:17

Наименование:HANDLE

Каталожный номер:580588

Комплект:2

Примечание:

№ на схеме:19

Наименование:SCREW M6x1x16

Каталожный номер:200128

Комплект:4

Примечание:M6x1x16

№ на схеме:20

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:4

Примечание:M6x1x20

№ на схеме:21

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:4

Примечание:D.6xD.18

№ на схеме:22

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:4

Примечание:D.6

№ на схеме:24

Наименование:DRIP

Каталожный номер:580641

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW M3,5x16

Каталожный номер:00959

Комплект:8

Примечание:M3,5x16
