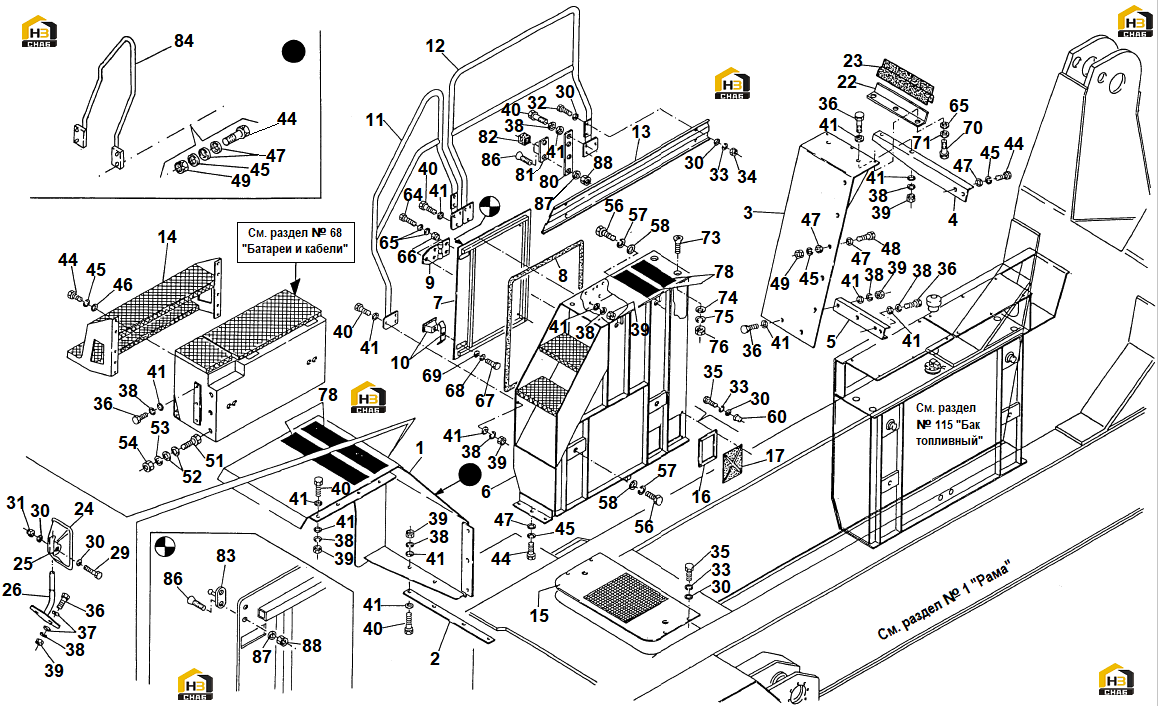

3. крыло-брызговик, ящик для инструментов и ступеньки (правая сторона)
← 2. крыло-брызговик, ящик для инструментов и ступеньки (левая сторона)
4. Крыло-брызговик, ящик для инструментов и ступеньки (правая сторона) (подъемная кабина) (часть I) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:8
Каталожный номер:101609
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:12
Каталожный номер:568735
Комплект:1
Примечание:С фильтром воздушным 18"
№ на схеме:12
Каталожный номер:562794
Комплект:1
Примечание:С фильтром воздушным 15"
№ на схеме:23
Каталожный номер:526802
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:29
Каталожный номер:200011
Комплект:1
Примечание:M8x1,25x50
№ на схеме:30
Каталожный номер:00733
Комплект:40
Примечание:D.8xD.24
№ на схеме:31
Каталожный номер:00602
Комплект:1
Примечание:M8x1,25
№ на схеме:35
Каталожный номер:00098
Комплект:12
Примечание:M8x1,25x25
№ на схеме:36
Каталожный номер:00187
Комплект:11
Примечание:M10x1,5x30
№ на схеме:40
Каталожный номер:00091
Комплект:25
Примечание:M10x1,5x35
№ на схеме:41
Каталожный номер:00815
Комплект:73
Примечание:D.10xD.30
№ на схеме:44
Каталожный номер:00478
Комплект:19
Примечание:M12x1,75x25
№ на схеме:47
Каталожный номер:00807
Комплект:23
Примечание:D.12xD.36
№ на схеме:48
Каталожный номер:00482
Комплект:5
Примечание:M12x1,75x35
№ на схеме:56
Каталожный номер:200096
Комплект:4
Примечание:M20x2,5x50
№ на схеме:78
Каталожный номер:533558
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:88
Каталожный номер:00626
Комплект:4
Примечание:M4x0,7
