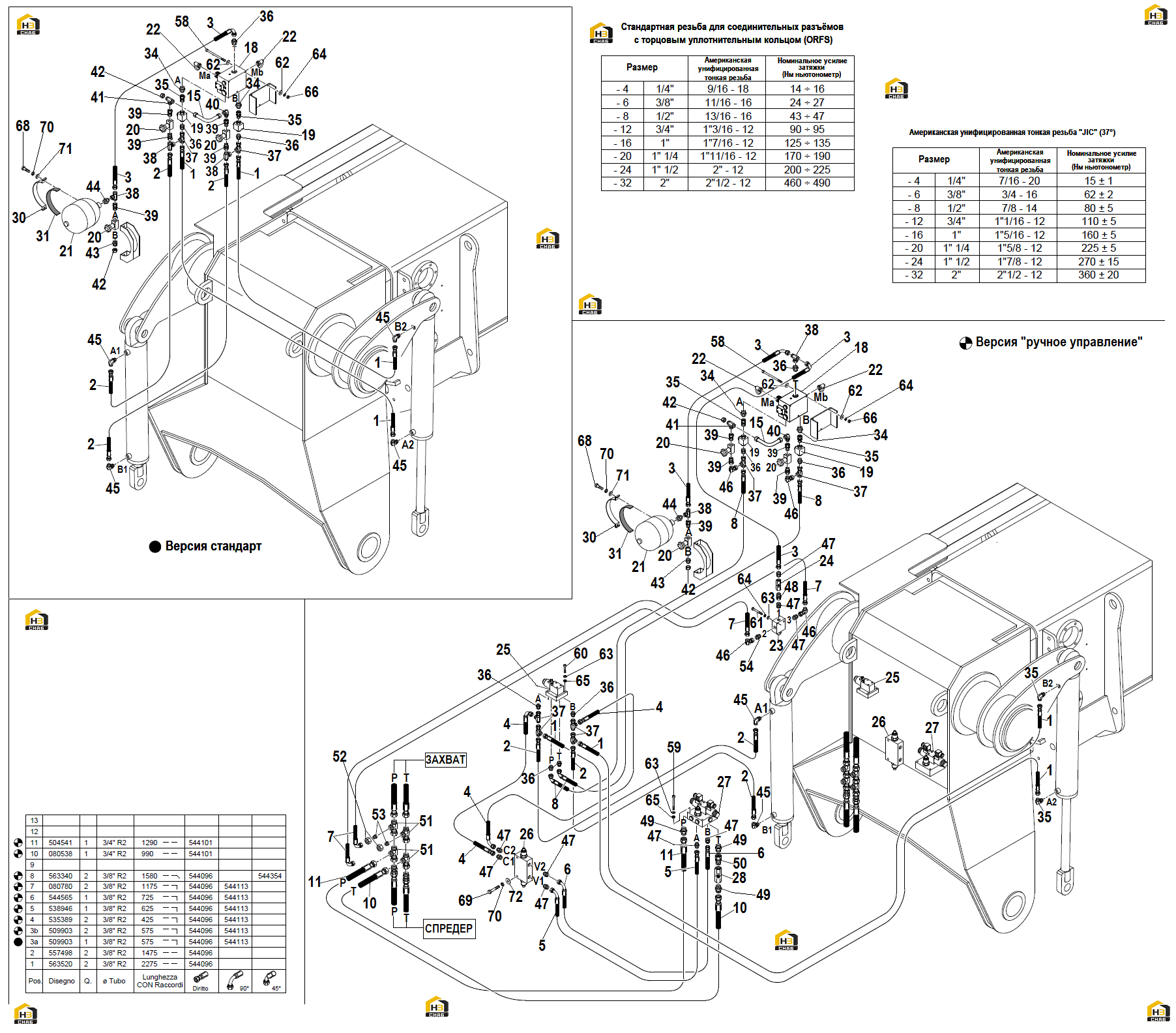

277. Гидросистема разгрузки опрокидыванием
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3b
Каталожный номер:509903
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:3a
Каталожный номер:509903
Комплект:1
Примечание:Версия стандарт
№ на схеме:4
Каталожный номер:535389
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:5
Каталожный номер:538946
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:6
Каталожный номер:544565
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:7
Каталожный номер:080780
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:8
Каталожный номер:563340
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:10
Каталожный номер:080538
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:11
Каталожный номер:504541
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:15
Каталожный номер:KK7
Комплект:1
Примечание:ø12x1,5 JIC 37°
№ на схеме:23
Каталожный номер:572455
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:24
Каталожный номер:552462
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:25
Каталожный номер:572945
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:26
Каталожный номер:572456
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:27
Каталожный номер:555180
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:28
Каталожный номер:100503
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:31
Каталожный номер:550329
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:36b
Каталожный номер:101102
Комплект:7
Примечание:Версия "ручное управление"
№ на схеме:37b
Каталожный номер:101162
Комплект:6
Примечание:Версия "ручное управление"
№ на схеме:38b
Каталожный номер:101344
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:46
Каталожный номер:101729
Комплект:4
Примечание:Версия "ручное управление"
№ на схеме:47
Каталожный номер:101076
Комплект:9
Примечание:Версия "ручное управление"
№ на схеме:48
Каталожный номер:101081
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:49
Каталожный номер:101094
Комплект:3
Примечание:Версия "ручное управление"
№ на схеме:50
Каталожный номер:101070
Комплект:1
Примечание:Версия "ручное управление"
№ на схеме:51
Каталожный номер:101342
Комплект:4
Примечание:Версия "ручное управление"
№ на схеме:52
Каталожный номер:101064
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:53
Каталожный номер:101092
Комплект:2
Примечание:Версия "ручное управление"
№ на схеме:58
Каталожный номер:00322
Комплект:3
Примечание:M6x100
№ на схеме:59
Каталожный номер:200165
Комплект:4
Примечание:M6x60 (версия "ручное управление")
№ на схеме:60
Каталожный номер:00122
Комплект:4
Примечание:M6x30 (версия "ручное управление")
№ на схеме:61
Каталожный номер:200006
Комплект:2
Примечание:M6x50 (версия "ручное управление")
№ на схеме:63
Каталожный номер:00718
Комплект:10
Примечание:D.6x12,5 (версия "ручное управление")
№ на схеме:64a
Каталожный номер:00774
Комплект:3
Примечание:D.6 (версия стандарт)
№ на схеме:64b
Каталожный номер:00774
Комплект:5
Примечание:D.6 (версия "ручное управление")
№ на схеме:65
Каталожный номер:00601
Комплект:8
Примечание:M6 (версия "ручное управление")
№ на схеме:68
Каталожный номер:00093
Комплект:2
Примечание:M8x30
№ на схеме:69
Каталожный номер:200011
Комплект:2
Примечание:M8x50 (версия "ручное управление")
№ на схеме:70b
Каталожный номер:00775
Комплект:4
Примечание:D.8 (версия "ручное управление")
№ на схеме:70a
Каталожный номер:00775
Комплект:2
Примечание:D.8 (версия стандарт)
№ на схеме:72
Каталожный номер:00723
Комплект:2
Примечание:D.8x17 (версия "ручное управление")
