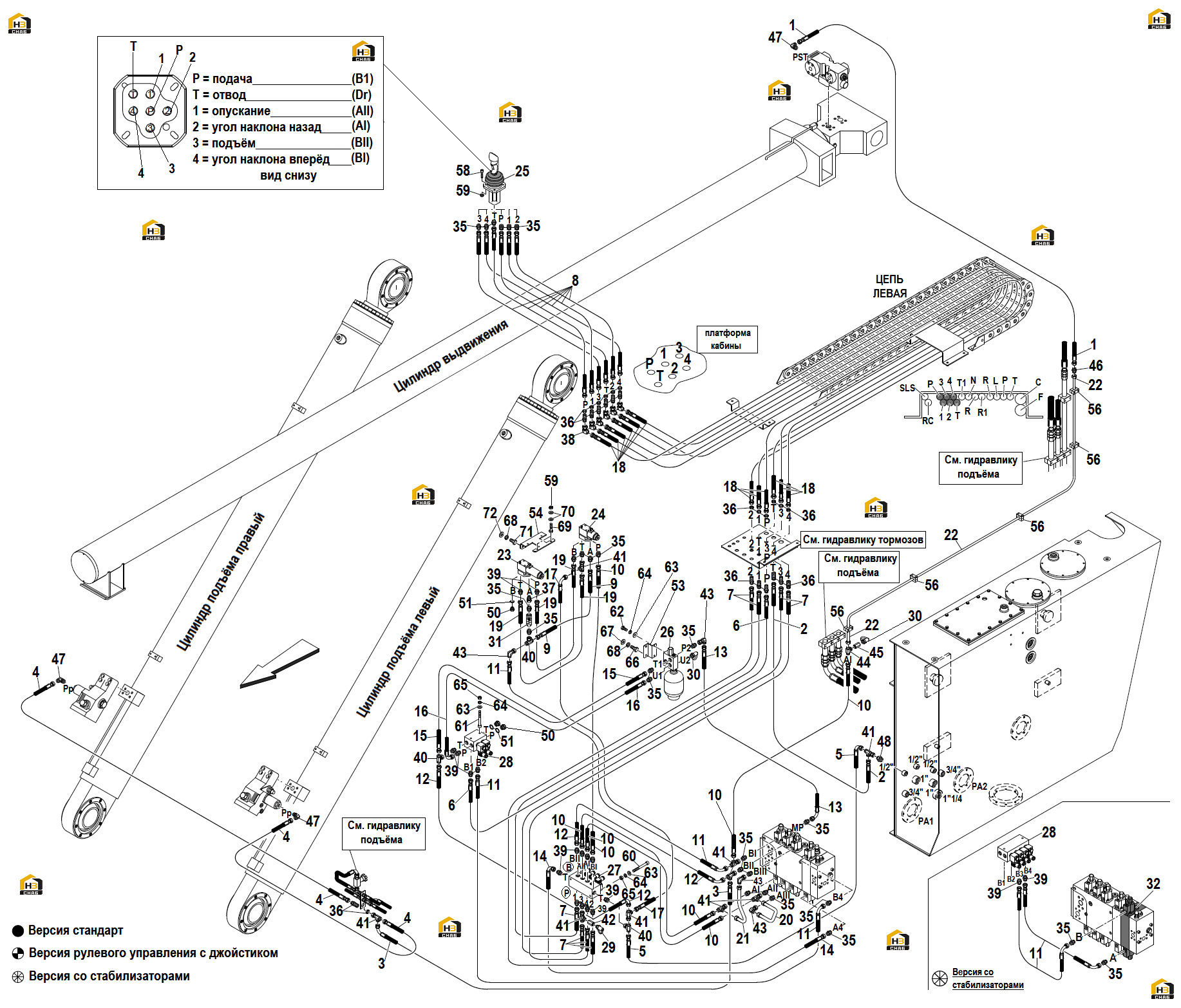

267. Гидросистема управления (джойстик) медленный захват (F200 - F300) (часть I)
← 266. Гидросистема управления (джойстик) (F200 - F300) (часть II)
268. Гидросистема управления (джойстик) медленный захват (F200 - F300) (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:8b
Каталожный номер:566636
Комплект:6
Примечание:Версия рулевого управления с джойстиком
№ на схеме:8a
Каталожный номер:060322
Комплект:6
Примечание:Версия стандарт
№ на схеме:11b
Каталожный номер:563314
Комплект:4
Примечание:Версия со стабилизаторами
№ на схеме:11a
Каталожный номер:563314
Комплект:2
Примечание:Версия стандарт
№ на схеме:20
Каталожный номер:KK1
Комплект:1
Примечание:ø12x1,5 JIC 37°
№ на схеме:21
Каталожный номер:KK2
Комплект:1
Примечание:ø12x1,5 JIC 37°
№ на схеме:22
Каталожный номер:KK5
Комплект:1
Примечание:ø12x1,5 JIC 37°
№ на схеме:27
Каталожный номер:556065
Комплект:1
Примечание:электроклапан №4
№ на схеме:28b
Каталожный номер:552434
Комплект:1
Примечание:электроклапан №4 (версия со стабилизаторами)
№ на схеме:28a
Каталожный номер:552435
Комплект:1
Примечание:электроклапан №2 (версия стандарт)
№ на схеме:29
Каталожный номер:604729
Комплект:1
Примечание:5 бар (M10x1) (старый номер 530947)
№ на схеме:32
Каталожный номер:/
Комплект:/
Примечание:См. гидравлику стабилизаторов (версия со стабилизаторами)
№ на схеме:35b
Каталожный номер:101343
Комплект:26
Примечание:Версия со стабилизаторами
№ на схеме:39b
Каталожный номер:101076
Комплект:18
Примечание:Версия со стабилизаторами
№ на схеме:51
Каталожный номер:100364
Комплект:3
Примечание:
№ на схеме:58
Каталожный номер:00358
Комплект:4
Примечание:M6x20
№ на схеме:60
Каталожный номер:200174
Комплект:2
Примечание:M8x75
№ на схеме:61
Каталожный номер:00423
Комплект:2
Примечание:M8x70
№ на схеме:62
Каталожный номер:00468
Комплект:2
Примечание:M8x20
№ на схеме:66
Каталожный номер:00089
Комплект:2
Примечание:M10x25
№ на схеме:67
Каталожный номер:00815
Комплект:2
Примечание:D.10x30
№ на схеме:69
Каталожный номер:00465
Комплект:4
Примечание:M6x25
№ на схеме:71
Каталожный номер:00124
Комплект:2
Примечание:M10x20
