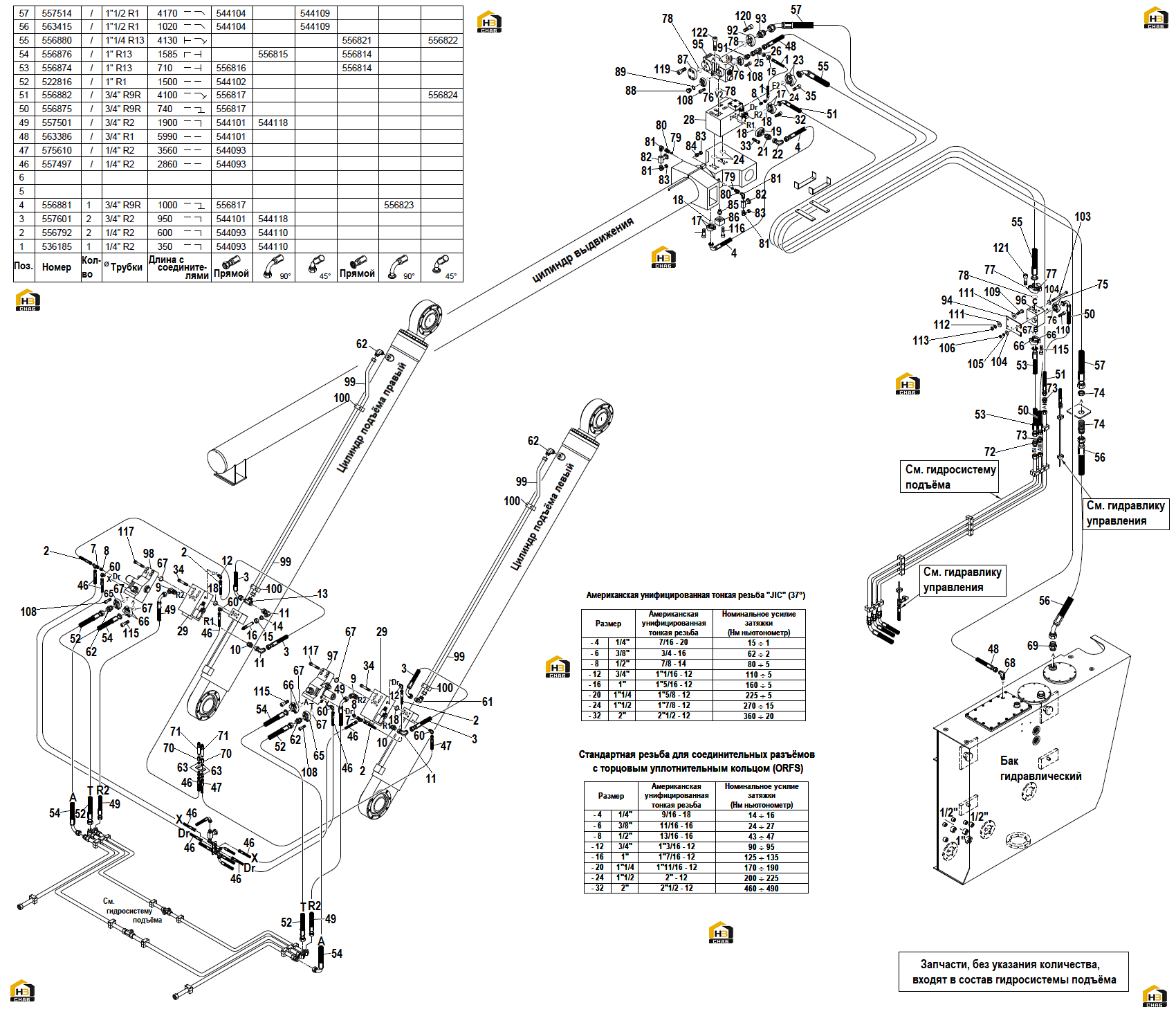

264. Гидросистема подъема (F200 - F300) (с восстановлением)

Каталожный номер:556817

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:544102

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:556816

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:544104

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:544110

Комплект:/

Примечание:90°

№ на схеме:/

Каталожный номер:544118

Комплект:/

Примечание:90°

№ на схеме:/

Каталожный номер:556815

Комплект:/

Примечание:90°

№ на схеме:/

Каталожный номер:556823

Комплект:/

Примечание:90°

№ на схеме:/

Каталожный номер:556814

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:556821

Комплект:/

Примечание:

№ на схеме:/

Каталожный номер:544101

Комплект:/

Примечание:

№ на схеме:/

Наименование:Штуцер 45°

Каталожный номер:556824

Комплект:/

Примечание:45°

№ на схеме:/

Наименование:Штуцер 45°

Каталожный номер:556822

Комплект:/

Примечание:45°

№ на схеме:/

Наименование:Штуцер 45°

Каталожный номер:544109

Комплект:/

Примечание:45°

№ на схеме:/

Каталожный номер:544093

Комплект:/

Примечание:

№ на схеме:1

Каталожный номер:536185

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:556792

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:557601

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:556881

Комплект:1

Примечание:

№ на схеме:7

Наименование:Тройник

Каталожный номер:534847

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:101083

Комплект:3

Примечание:

№ на схеме:9

Каталожный номер:101072

Комплект:2

Примечание:90°

№ на схеме:10

Каталожный номер:101094

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:102292

Комплект:3

Примечание:90°

№ на схеме:12

Каталожный номер:101259

Комплект:2

Примечание:90°

№ на схеме:13

Наименование:Тройник

Каталожный номер:102339

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:101164

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:101064

Комплект:2

Примечание:

№ на схеме:16

Наименование:Датчик давления

Каталожный номер:562435

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:101157

Комплект:4

Примечание:

№ на схеме:18

Каталожный номер:100274

Комплект:5

Примечание:

№ на схеме:19

Каталожный номер:556558

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:556561

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:556580

Комплект:1

Примечание:90°

№ на схеме:23

Каталожный номер:101156

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:100272

Комплект:3

Примечание:

№ на схеме:25

Наименование:Тройник

Каталожный номер:101342

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:101093

Комплект:1

Примечание:

№ на схеме:28

Наименование:Блок восстанавливающий

Каталожный номер:562243

Комплект:1

Примечание:

№ на схеме:29

Наименование:Клапан блокировочный

Каталожный номер:559868

Комплект:2

Примечание:

№ на схеме:32

Наименование:Болт с цилиндрической головкой M12x40

Каталожный номер:200188

Комплект:4

Примечание:M12x40

№ на схеме:33

Наименование:Болт с цилиндрической головкой M12x45

Каталожный номер:200258

Комплект:8

Примечание:M12x45

№ на схеме:34

Наименование:Болт с цилиндрической головкой M12x70

Каталожный номер:200354

Комплект:8

Примечание:M12x70

№ на схеме:35

Наименование:Болт с цилиндрической головкой M14x45

Каталожный номер:200147

Комплект:4

Примечание:M14x45

№ на схеме:46

Каталожный номер:557497

Комплект:/

Примечание:

№ на схеме:47

Каталожный номер:575610

Комплект:/

Примечание:

№ на схеме:48

Каталожный номер:563386

Комплект:/

Примечание:

№ на схеме:49

Каталожный номер:557501

Комплект:/

Примечание:

№ на схеме:50

Каталожный номер:556875

Комплект:/

Примечание:

№ на схеме:51

Каталожный номер:556882

Комплект:/

Примечание:

№ на схеме:52

Каталожный номер:522816

Комплект:/

Примечание:

№ на схеме:53

Каталожный номер:556874

Комплект:/

Примечание:

№ на схеме:54

Каталожный номер:556876

Комплект:/

Примечание:

№ на схеме:55

Каталожный номер:556880

Комплект:/

Примечание:

№ на схеме:56

Каталожный номер:563415

Комплект:/

Примечание:

№ на схеме:57

Каталожный номер:557514

Комплект:/

Примечание:

№ на схеме:60

Каталожный номер:101259

Комплект:/

Примечание:90°

№ на схеме:61

Каталожный номер:102376

Комплект:/

Примечание:90°

№ на схеме:62

Каталожный номер:101099

Комплект:/

Примечание:

№ на схеме:63

Наименование:Пластина

Каталожный номер:102404

Комплект:/

Примечание:

№ на схеме:64

Каталожный номер:538390

Комплект:/

Примечание:

№ на схеме:65

Каталожный номер:102133

Комплект:/

Примечание:

№ на схеме:66

Каталожный номер:101157

Комплект:/

Примечание:

№ на схеме:67

Каталожный номер:100274

Комплект:/

Примечание:

№ на схеме:68

Каталожный номер:101072

Комплект:/

Примечание:90°

№ на схеме:69

Каталожный номер:101364

Комплект:/

Примечание:

№ на схеме:70

Каталожный номер:538390

Комплект:/

Примечание:

№ на схеме:71

Наименование:Датчик давления

Каталожный номер:562436

Комплект:/

Примечание:

№ на схеме:72

Каталожный номер:556571

Комплект:/

Примечание:

№ на схеме:73

Каталожный номер:556570

Комплект:/

Примечание:

№ на схеме:74

Наименование:Пластина

Каталожный номер:556079

Комплект:/

Примечание:

№ на схеме:75

Каталожный номер:102004

Комплект:/

Примечание:

№ на схеме:76

Каталожный номер:150023

Комплект:/

Примечание:

№ на схеме:77

Каталожный номер:101156

Комплект:/

Примечание:

№ на схеме:78

Каталожный номер:100272

Комплект:/

Примечание:

№ на схеме:79

Каталожный номер:Цилиндр

Комплект:/

Примечание:горловина 1 мм.

№ на схеме:80

Каталожный номер:101081

Комплект:/

Примечание:

№ на схеме:81
