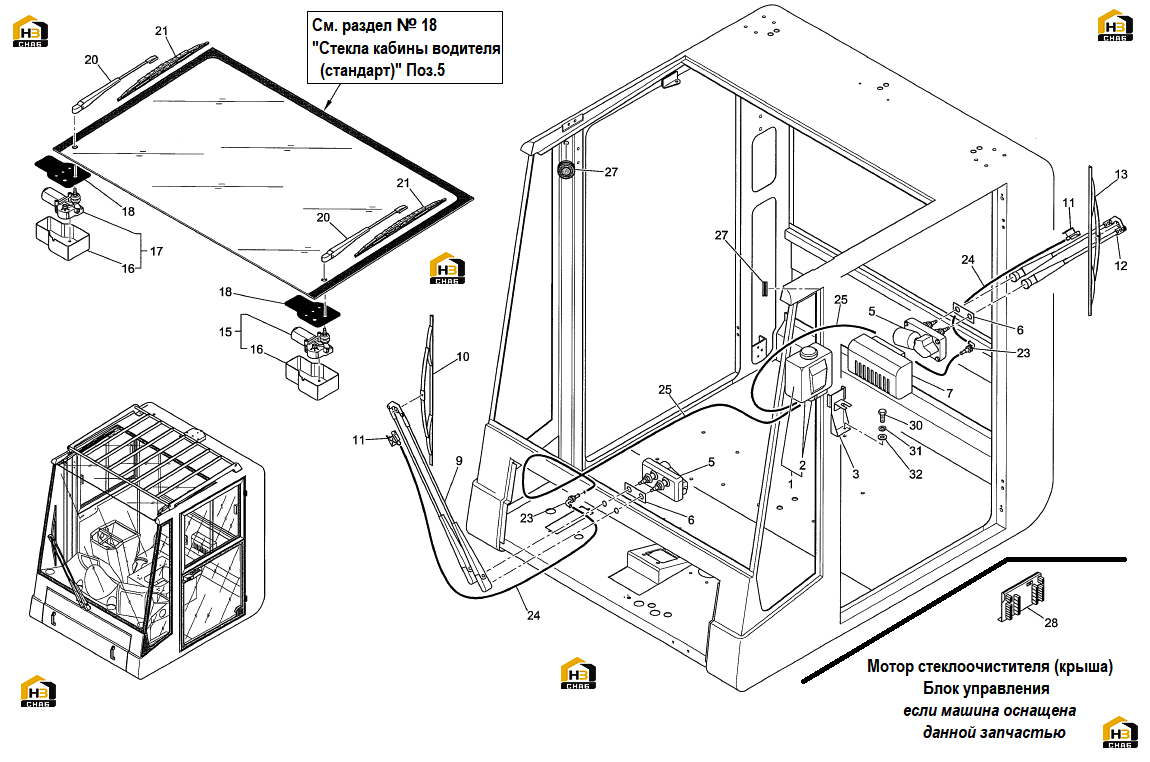

25. система омывателя ветрового стекла

← 24. сиденье водителя и боковая рулевая колонка (правая) (версия специализированная) 26. система вентиляции кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER TANK

Каталожный номер:513435

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC PUMP

Каталожный номер:518383

Комплект:2

Примечание:

№ на схеме:3

Наименование:WATER TANK SUPPORT

Каталожный номер:560900

Комплект:1

Примечание:

№ на схеме:5

Наименование:WIPER MOTOR

Каталожный номер:534424

Комплект:2

Примечание:

№ на схеме:6

Наименование:RUBBER SHIM

Каталожный номер:580551

Комплект:2

Примечание:

№ на схеме:7

Наименование:REAR WIPER MOTOR PROTECTION

Каталожный номер:580543

Комплект:1

Примечание:

№ на схеме:9

Наименование:WINDSHIELD ARM

Каталожный номер:580545

Комплект:1

Примечание:

№ на схеме:10

Наименование:WINDSHIELD WIPER BRUSH

Каталожный номер:534426

Комплект:1

Примечание:

№ на схеме:11

Наименование:WATER NOZZLE

Каталожный номер:580547

Комплект:2

Примечание:

№ на схеме:12

Наименование:WINDSHIELD ARM

Каталожный номер:580546

Комплект:1

Примечание:

№ на схеме:13

Наименование:WINDSHIELD WIPER BRUSH

Каталожный номер:558512

Комплект:1

Примечание:

№ на схеме:15

Наименование:WIPER MOTOR

Каталожный номер:558514

Комплект:1

Примечание:

№ на схеме:16

Наименование:WIPER MOTOR PROTECTION

Каталожный номер:580549

Комплект:1

Примечание:

№ на схеме:17

Наименование:WIPER MOTOR

Каталожный номер:579785

Комплект:1

Примечание:

№ на схеме:18

Наименование:ADHESIVE

Каталожный номер:580550

Комплект:2

Примечание:

№ на схеме:20

Наименование:WINDSHIELD ARM

Каталожный номер:580548

Комплект:2

Примечание:

№ на схеме:21

Наименование:ROOF WINDSHIELD WIPER BRUSH

Каталожный номер:560902

Комплект:2

Примечание:

№ на схеме:23

Наименование:CONNECTION

Каталожный номер:580544

Комплект:2

Примечание:

№ на схеме:24

Наименование:BLACK HOSE

Каталожный номер:580553

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:25

Наименование:HOSE

Каталожный номер:100898

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:27

Наименование:RUBBER PROTECTION

Каталожный номер:580556

Комплект:2

Примечание:

№ на схеме:28

Наименование:CONTROL UNIT

Каталожный номер:548741

Комплект:1

Примечание:Без системы "CAN-BUS"

№ на схеме:30

Наименование:SCREW M6x1x16

Каталожный номер:00092

Комплект:2

Примечание:M6x1x16

№ на схеме:31

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:32

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6
