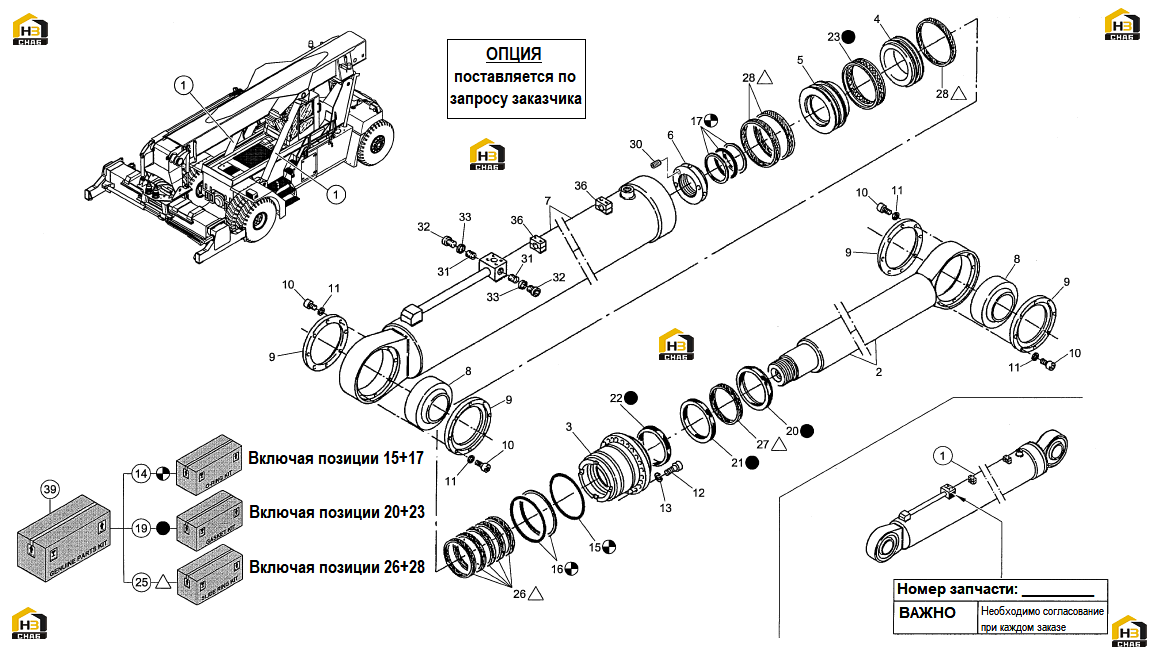

238. Цилиндр подъема стрелы (опция - по запросу)

← 237. Цилиндр подъема стрелы (версия стандарт) 239. Цилиндр опрокидывания - стрела/спредер →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTING CYLINDER ASS.Y

Каталожный номер:572217

Комплект:

Примечание:

№ на схеме:2

Наименование:ROD

Каталожный номер:586930

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE

Каталожный номер:586931

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:586932

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON

Каталожный номер:586933

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPANNER NUT

Каталожный номер:586934

Комплект:1

Примечание:

№ на схеме:7

Наименование:CYLINDER ASS.Y

Каталожный номер:586935

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL JOINT

Каталожный номер:544578

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL RING

Каталожный номер:534538

Комплект:4

Примечание:

№ на схеме:10

Наименование:SCREW M10x1,5x30

Каталожный номер:200347

Комплект:32

Примечание:M10x1,5x30

№ на схеме:11

Наименование:SCHNORR WASHER D.10

Каталожный номер:00826

Комплект:32

Примечание:D.10

№ на схеме:12

Наименование:SCREW M16x2x60

Каталожный номер:200350

Комплект:24

Примечание:M16x2x60

№ на схеме:13

Наименование:WASHER D.16x24

Каталожный номер:00725

Комплект:24

Примечание:D.16x24

№ на схеме:14

Наименование:O-RINGS SET

Каталожный номер:573171

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING + PBK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING + 2PBK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKETS SET

Каталожный номер:573172

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:RINGS SET

Каталожный номер:573173

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:27

Наименование:RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:RING

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:30

Наименование:DOWEL M8x1,25x12

Каталожный номер:00149

Комплект:1

Примечание:M8x1,25x12

№ на схеме:31

Наименование:DOWEL

Каталожный номер:572959

Комплект:2

Примечание:

№ на схеме:32

Наименование:PLUG 1/4"BSPP

Каталожный номер:527344

Комплект:2

Примечание:1/4"BSPP

№ на схеме:33

Наименование:WASHER D.13x19

Каталожный номер:100375

Комплект:2

Примечание:D.13x19

№ на схеме:36

Наименование:COLLAR ASS.Y

Каталожный номер:101421

Комплект:2

Примечание:Включая позицию 7

№ на схеме:39

Наименование:GASKETS SET ASS.Y

Каталожный номер:573170

Комплект:1

Примечание:
