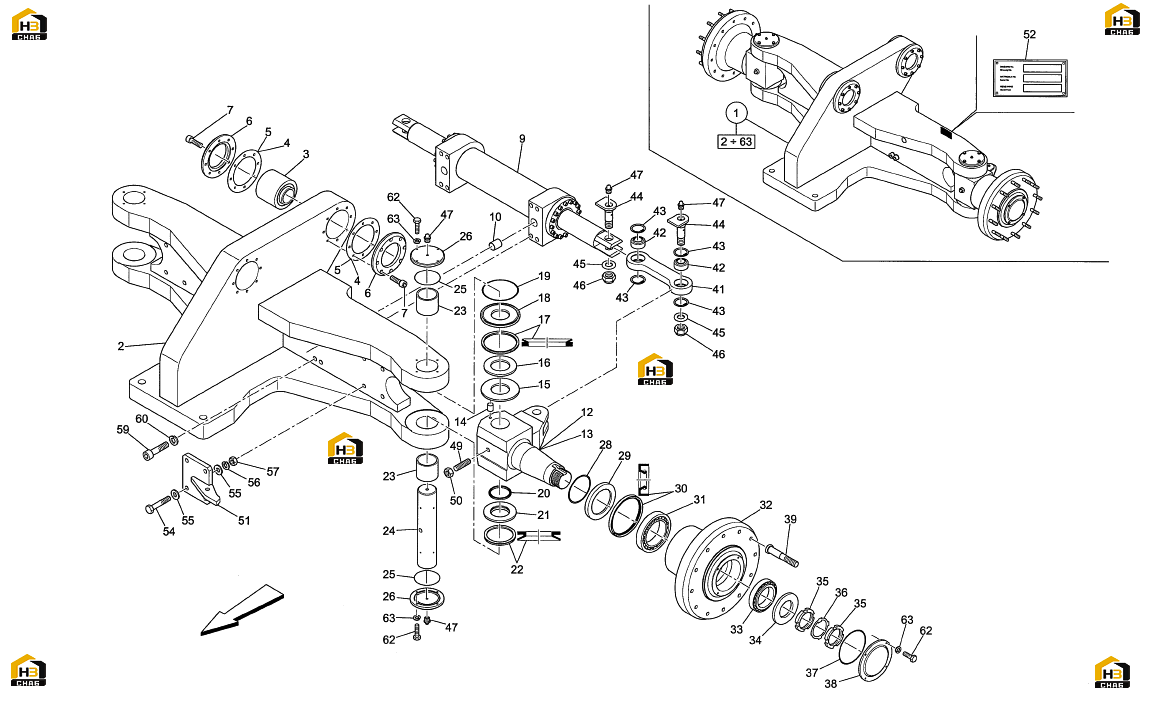

205. Управление рулевое заднего моста

← 204. Мост задний и монтаж колес 206. Цилиндр рулевой (версия стандарт) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE ASS.Y

Каталожный номер:580691

Комплект:1

Примечание:Версия: F379-F380 серии

№ на схеме:1

Наименование:AXLE ASS.Y

Каталожный номер:580689

Комплект:1

Примечание:Версия: F360 серии-F377-F378

№ на схеме:2

Наименование:AXLE BEAM

Каталожный номер:559816

Комплект:1

Примечание:Версия: F379-F380 серии

№ на схеме:2

Наименование:AXLE BEAM

Каталожный номер:559815

Комплект:1

Примечание:Версия: F360 серии-F377-F378

№ на схеме:3

Наименование:ELASTIC JOINT

Каталожный номер:580690

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:556050

Комплект:A.R.

Примечание:если машина оснащена данной запчастью

№ на схеме:5

Наименование:SHIM

Каталожный номер:556051

Комплект:A.R.

Примечание:если машина оснащена данной запчастью

№ на схеме:6

Наименование:FLANGE

Каталожный номер:552111

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW M12x1,75x35

Каталожный номер:200144

Комплект:32

Примечание:M12x1,75x35

№ на схеме:9

Наименование:STEERING CYLINDER ASS.Y

Каталожный номер:

Комплект:1

Примечание:См. раздел № 206 "Цилиндр рулевой (версия стандарт)" / Поз. 1

№ на схеме:10

Наименование:PIN

Каталожный номер:552097

Комплект:1

Примечание:

№ на схеме:12

Наименование:R.H. SPINDLE

Каталожный номер:557150

Комплект:1

Примечание:

№ на схеме:13

Наименование:L.H. SPINDLE

Каталожный номер:557151

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:552224

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:552225

Комплект:2

Примечание:

№ на схеме:16

Наименование:BEARING BRASS

Каталожный номер:543419

Комплект:2

Примечание:

№ на схеме:17

Наименование:DUST COVER RING

Каталожный номер:552134

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:552226

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:150057

Комплект:2

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:560109

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:560954

Комплект:2

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:543708

Комплект:2

Примечание:

№ на схеме:23

Наименование:BUSHING

Каталожный номер:590734

Комплект:4

Примечание:

№ на схеме:24

Наименование:AXLE PIN

Каталожный номер:548237

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:152851

Комплект:4

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:559818

Комплект:4

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:101025

Комплект:2

Примечание:

№ на схеме:29

Наименование:RING

Каталожный номер:557135

Комплект:2

Примечание:

№ на схеме:30

Наименование:SEAL RING

Каталожный номер:557121

Комплект:2

Примечание:

№ на схеме:31

Наименование:NEEDLE BEARING

Каталожный номер:557124

Комплект:2

Примечание:

№ на схеме:32

Наименование:WHEEL HUB

Каталожный номер:565037

Комплект:2

Примечание:

№ на схеме:33

Наименование:NEEDLE BEARING

Каталожный номер:557123

Комплект:2

Примечание:

№ на схеме:34

Наименование:LOCKRING

Каталожный номер:557158

Комплект:2

Примечание:

№ на схеме:35

Наименование:SPANNER NUT

Каталожный номер:557157

Комплект:4

Примечание:

№ на схеме:36

Наименование:LOCK WASHER

Каталожный номер:557159

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-RING

Каталожный номер:557122

Комплект:2

Примечание:

№ на схеме:38

Наименование:COVER

Каталожный номер:557132

Комплект:2

Примечание:С торговым знаком

№ на схеме:38

Наименование:COVER

Каталожный номер:566672

Комплект:2

Примечание:Без торгового знака

№ на схеме:39

Наименование:WHEEL STUD

Каталожный номер:565035

Комплект:24

Примечание:

№ на схеме:41

Наименование:LINK LEVER

Каталожный номер:535849

Комплект:2

Примечание:

№ на схеме:42

Наименование:BALL JOINT

Каталожный номер:531029

Комплект:4

Примечание:

№ на схеме:43

Наименование:CIRCLIP

Каталожный номер:101192

Комплект:8

Примечание:

№ на схеме:44

Наименование:PIN

Каталожный номер:552110

Комплект:4

Примечание:

№ на схеме:45

Наименование:FLAT WASHER D.39

Каталожный номер:00806

Комплект:4

Примечание:D.39

№ на схеме:46

Наименование:SELF LOCKING NUT M39x4

Каталожный номер:00635

Комплект:4

Примечание:M39x4

№ на схеме:47

Наименование:GREASE NIPPLE M10x1

Каталожный номер:521843

Комплект:8

Примечание:M10x1

№ на схеме:49

Наименование:DOWEL M22x80

Каталожный номер:200443

Комплект:2

Примечание:M22x80

№ на схеме:50

Наименование:NUT M22x2,5

Каталожный номер:00554

Комплект:2

Примечание:M22x2,5

№ на схеме:51

Наименование:LOCKING PLATE

Каталожный номер:558800

Комплект:2

Примечание:

№ на схеме:52

Наименование:DATA PLATE

Каталожный номер:569075

Комплект:1

Примечание:

№ на схеме:54

Наименование:SCREW M20x2,5x100

Каталожный номер:200107

Комплект:8

Примечание:M20x2,5x100

№ на схеме:55

Наименование:FLAT WASHER D.20

Каталожный номер:00716

Комплект:16

Примечание:D.20

№ на схеме:56

Наименование:SPRING WASHER D.20

Каталожный номер:00762

Комплект:8

Примечание:D.20

№ на схеме:57

Наименование:NUT M20x2,5

Каталожный номер:00552

Комплект:8

Примечание:M20x2,5

№ на схеме:59

Наименование:SCREW M24x2x100

Каталожный номер:200463

Комплект:8

Примечание:M24x2x100

№ на схеме:60

Наименование:SPRING WASHER D.24

Каталожный номер:00779

Комплект:8

Примечание:D.24

№ на схеме:62

Наименование:SCREW M8x1,25x30

Каталожный номер:00093

Комплект:24

Примечание:M8x1,25x30

№ на схеме:63

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:24

Примечание:D.8
