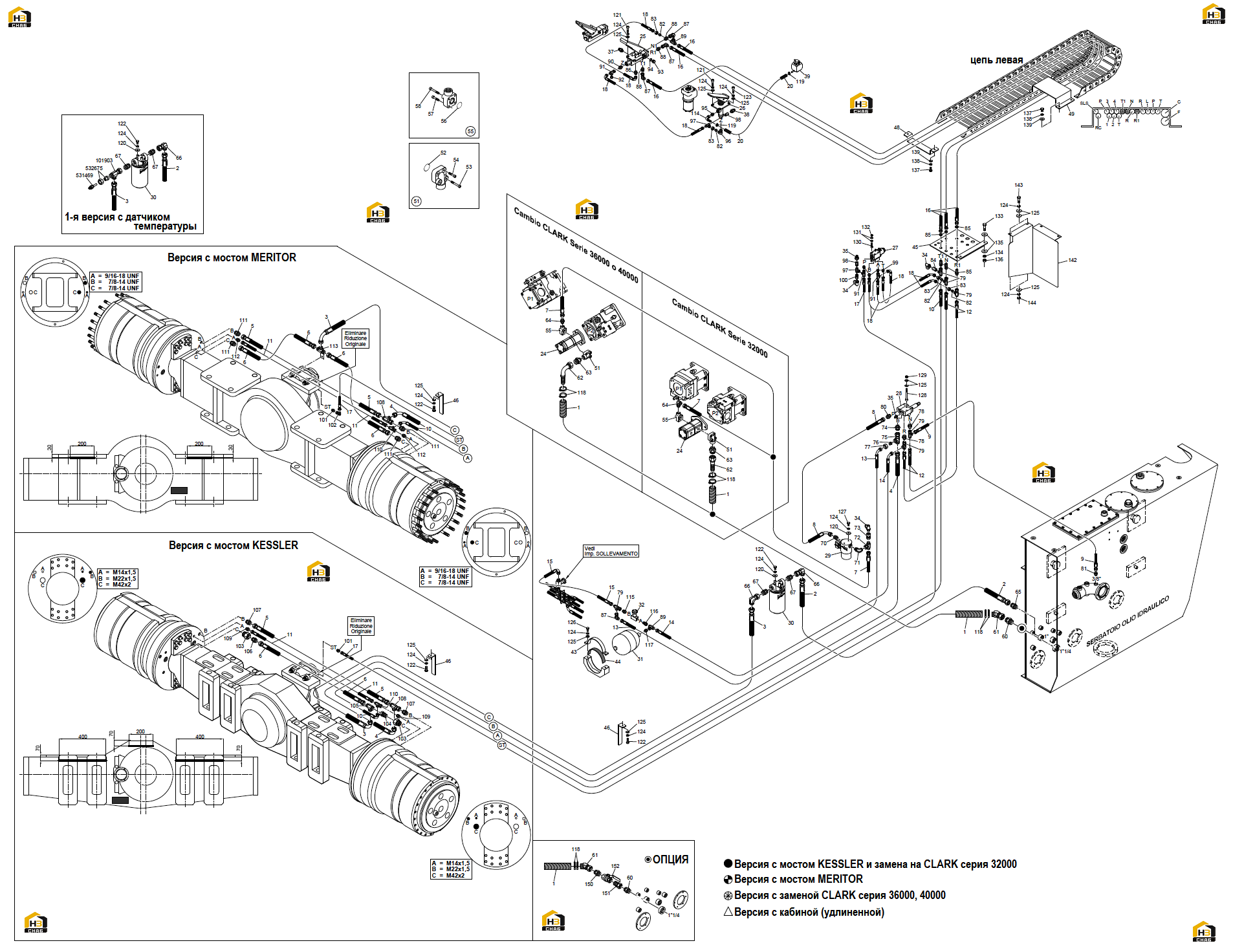

194. Тормозная гидравлическая система F300 (часть I)
← 193. Шины и диски ведущего моста (передний)
195. Тормозная гидравлическая система F300 (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1b
Каталожный номер:567424
Комплект:1
Примечание:версия с мостом KESSLER и замена на CLARK серия 32000
№ на схеме:1a
Каталожный номер:595043
Комплект:1
Примечание:версия с заменой на CLARK серия 36000, 40000
№ на схеме:5b
Каталожный номер:532111
Комплект:1
Примечание:версия с мостом MERITOR
№ на схеме:5a
Каталожный номер:536979
Комплект:1
Примечание:версия с мостом KESSLER и замена на CLARK серия 32000
№ на схеме:6b
Каталожный номер:532678
Комплект:2
Примечание:версия с мостом MERITOR
№ на схеме:6a
Каталожный номер:536177
Комплект:1
Примечание:версия с мостом KESSLER и замена на CLARK серия 32000
№ на схеме:7b
Каталожный номер:535946
Комплект:1
Примечание:версия с мостом KESSLER и замена на CLARK серия 32000
№ на схеме:7a
Каталожный номер:504542
Комплект:1
Примечание:версия с заменой на CLARK серия 36000, 40000
№ на схеме:11b
Каталожный номер:564933
Комплект:1
Примечание:версия с мостом MERITOR
№ на схеме:11a
Каталожный номер:501672
Комплект:1
Примечание:версия с мостом KESSLER и замена на CLARK серия 32000
№ на схеме:16b
Каталожный номер:563354
Комплект:3
Примечание:Версия с кабиной (удлиненной)
№ на схеме:24
Каталожный номер:552477
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:530943
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:571937
Комплект:1
Примечание:подача под давлением
№ на схеме:30
Каталожный номер:532619
Комплект:1
Примечание:обратный ход
№ на схеме:35
Каталожный номер:604727
Комплект:2
Примечание:100 бар (M10x1)
№ на схеме:37
Каталожный номер:604729
Комплект:1
Примечание:5 бар (M10x1)
№ на схеме:38
Каталожный номер:604730
Комплект:1
Примечание:15 бар (M10x1)
№ на схеме:44
Каталожный номер:550329
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:52
Каталожный номер:100269
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:53
Каталожный номер:200164
Комплект:A.R.
Примечание:M6x55 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:54
Каталожный номер:200160
Комплект:A.R.
Примечание:M6x35 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:56
Каталожный номер:534722
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:57
Каталожный номер:200162
Комплект:A.R.
Примечание:M6x45 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:58
Каталожный номер:00122
Комплект:A.R.
Примечание:M6x30 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:62b
Каталожный номер:101581
Комплект:1
Примечание:90° (версия с заменой на CLARK серия 36000, 40000)
№ на схеме:62а
Каталожный номер:101250
Комплект:1
Примечание:прямой (версия с мостом KESSLER и замена на CLARK серия 32000)
№ на схеме:64b
Каталожный номер:101101
Комплект:1
Примечание:версия с заменой на CLARK серия 36000, 40000
№ на схеме:64a
Каталожный номер:101396
Комплект:1
Примечание:90° (версия с мостом KESSLER и замена на CLARK серия 32000)
