165. Электрораспределитель - "HR - 32000"

← 164. Вал муфты 1-й передачи - "HR - 40000" 166. Клапан регулирования давления и питающий насос - "HR - 36000" →

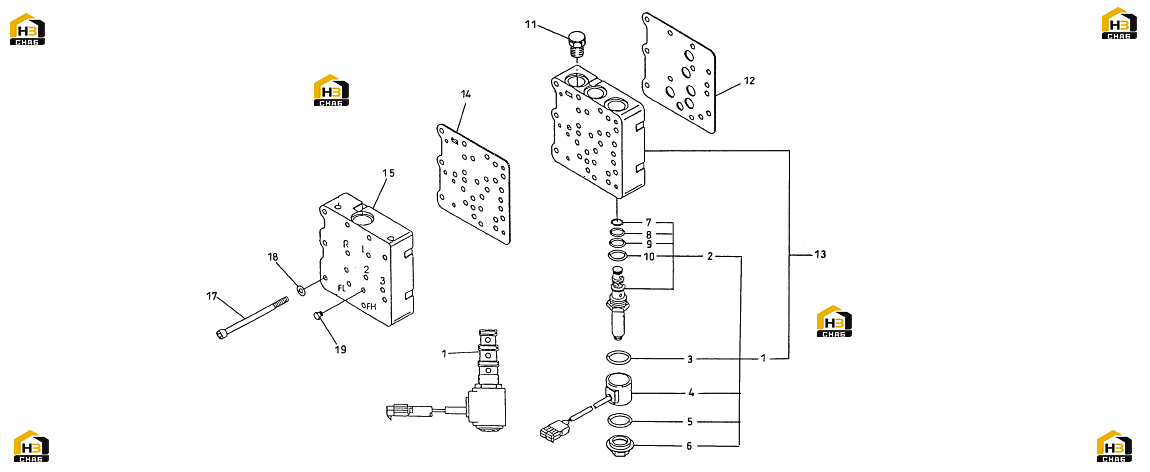

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SOLENOID VALVE ASSY

Каталожный номер:580926

Комплект:4

Примечание:

№ на схеме:2

Наименование:SOLENOID VALVE

Каталожный номер:580921

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:580922

Комплект:4

Примечание:

№ на схеме:4

Наименование:SOLENOID

Каталожный номер:580923

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:580924

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:580925

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:521249

Комплект:5

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:521252

Комплект:5

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:580919

Комплект:5

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:580920

Комплект:5

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:531903

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:580917

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE BODY ASSY

Каталожный номер:583941

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:580927

Комплект:1

Примечание:

№ на схеме:15

Наименование:SOLENOID VALVE COVER

Каталожный номер:580929

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:580928

Комплект:9

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:531286

Комплект:9

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:531895

Комплект:6

Примечание:
