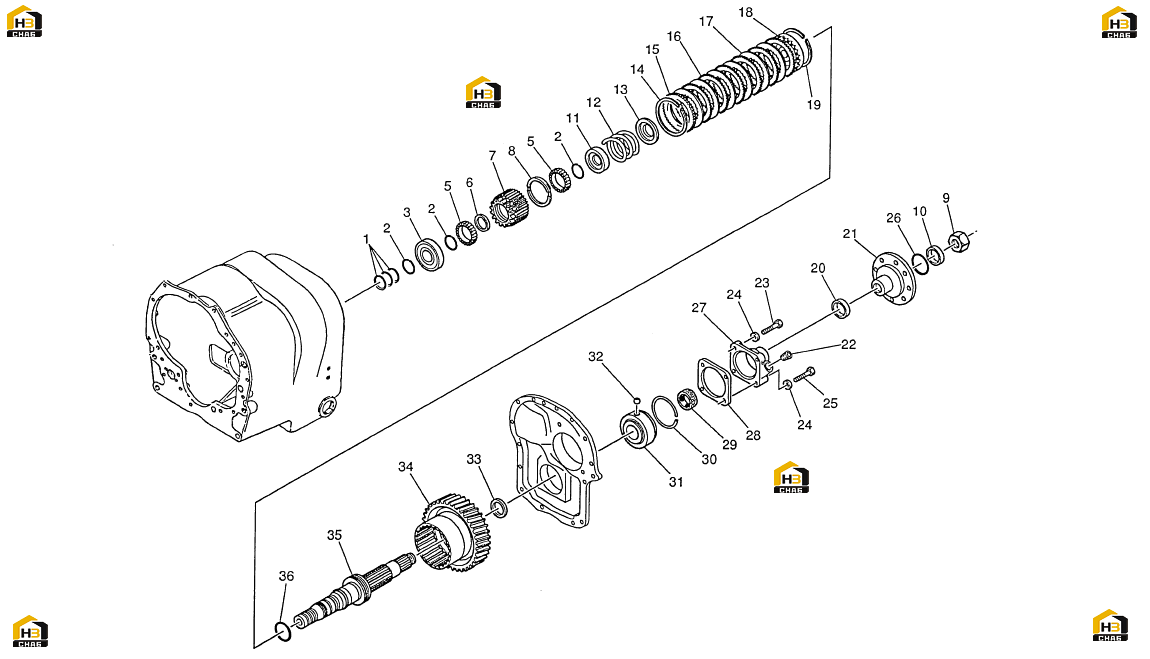

160. Вал выходной в сборе (4-я скорость) - "HR - 32000"

← 159. Вал муфты 3-й передачи и шестерня - "HR - 40000" 161. Муфта заднего хода и 2-я скорость - "HR - 40000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CIRCLIP

Каталожный номер:563204

Комплект:3

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:151142

Комплект:3

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:522025

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:522026

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:522027

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR

Каталожный номер:575110

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:521995

Комплект:1

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:153359

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:153360

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING RETAINER

Каталожный номер:153265

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:153264

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL SEAL

Каталожный номер:153263

Комплект:1

Примечание:

№ на схеме:14

Наименование:CIRCLIP

Каталожный номер:151214

Комплект:1

Примечание:

№ на схеме:15

Наименование:END PLATE

Каталожный номер:151215

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLUTCH DISK

Каталожный номер:151217

Комплект:6

Примечание:

№ на схеме:17

Наименование:CLUTCH DISK

Каталожный номер:151216

Комплект:6

Примечание:

№ на схеме:18

Наименование:CLUTCH DISK

Каталожный номер:580831

Комплект:1

Примечание:

№ на схеме:19

Наименование:CIRCLIP

Каталожный номер:151219

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:151188

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:532485

Комплект:1

Примечание:WITH ANTIR.DRIV.PROT.

№ на схеме:21

Наименование:FLANGE

Каталожный номер:531871

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:153317

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:526605

Комплект:2

Примечание:

№ на схеме:24

Наименование:LOCK WASHER

Каталожный номер:534965

Комплект:4

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:526606

Комплект:2

Примечание:

№ на схеме:26

Наименование:O'RING

Каталожный номер:153361

Комплект:1

Примечание:

№ на схеме:27

Наименование:COVER

Каталожный номер:522030

Комплект:1

Примечание:

№ на схеме:28

Наименование:GASKET

Каталожный номер:153314

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPACER

Каталожный номер:153320

Комплект:1

Примечание:

№ на схеме:30

Наименование:LOCATING RING

Каталожный номер:153312

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING ASSY

Каталожный номер:153311

Комплект:1

Примечание:

№ на схеме:32

Наименование:BALL

Каталожный номер:534962

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPACER

Каталожный номер:522035

Комплект:1

Примечание:

№ на схеме:34

Наименование:GEAR

Каталожный номер:522036

Комплект:1

Примечание:

№ на схеме:35

Наименование:SHAFT

Каталожный номер:583932

Комплект:1

Примечание:

№ на схеме:36

Наименование:GASKET

Каталожный номер:151220

Комплект:1

Примечание:
