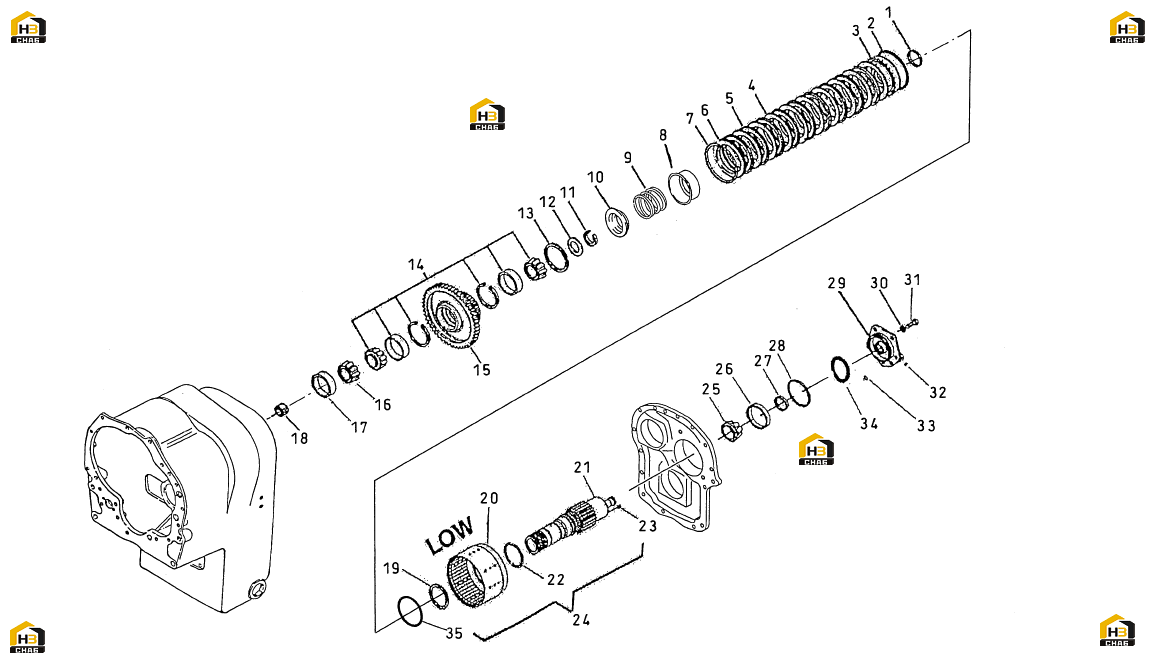

157. Вал муфты 1-й передачи - "HR - 32000"

← 156. Вал первичный муфты переднего хода - "HR - 40000" 158. Муфта переключения 4-й скорости - "HR - 36000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:151220

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:563199

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLUTCH DISK

Каталожный номер:583940

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLUTCH DISK

Каталожный номер:151216

Комплект:9

Примечание:

№ на схеме:5

Наименование:CLUTCH DISK

Каталожный номер:153284

Комплект:9

Примечание:

№ на схеме:6

Наименование:END PLATE

Каталожный номер:151215

Комплект:1

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:151214

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING RETAINER

Каталожный номер:151153

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING SET

Каталожный номер:580836

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING RETAINER

Каталожный номер:580837

Комплект:1

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:151019

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING

Каталожный номер:580838

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:521995

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING ASSY

Каталожный номер:580839

Комплект:1

Примечание:

№ на схеме:15

Наименование:GEAR

Каталожный номер:575109

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING

Каталожный номер:580842

Комплект:1

Примечание:

№ на схеме:17

Наименование:RACE BEARING

Каталожный номер:583927

Комплект:1

Примечание:

№ на схеме:18

Наименование:NEEDLE BEARING

Каталожный номер:153294

Комплект:1

Примечание:

№ на схеме:19

Наименование:CIRCLIP

Каталожный номер:563200

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLUTCH DRUM

Каталожный номер:580846

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT

Каталожный номер:580848

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:580847

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:580849

Комплект:1

Примечание:

№ на схеме:24

Наименование:DRUM ASSY

Каталожный номер:583928

Комплект:1

Примечание:Включая 19 - 23 позиции

№ на схеме:25

Наименование:CONICAL BEARING

Каталожный номер:526614

Комплект:1

Примечание:

№ на схеме:26

Наименование:BUSHING

Каталожный номер:526615

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING

Каталожный номер:557464

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:583929

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:580844

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:531286

Комплект:5

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:534958

Комплект:5

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:153242

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:580845

Комплект:1

Примечание:

№ на схеме:34

Наименование:GASKET

Каталожный номер:580843

Комплект:1

Примечание:

№ на схеме:35

Наименование:GASKET

Каталожный номер:587527

Комплект:1

Примечание:
