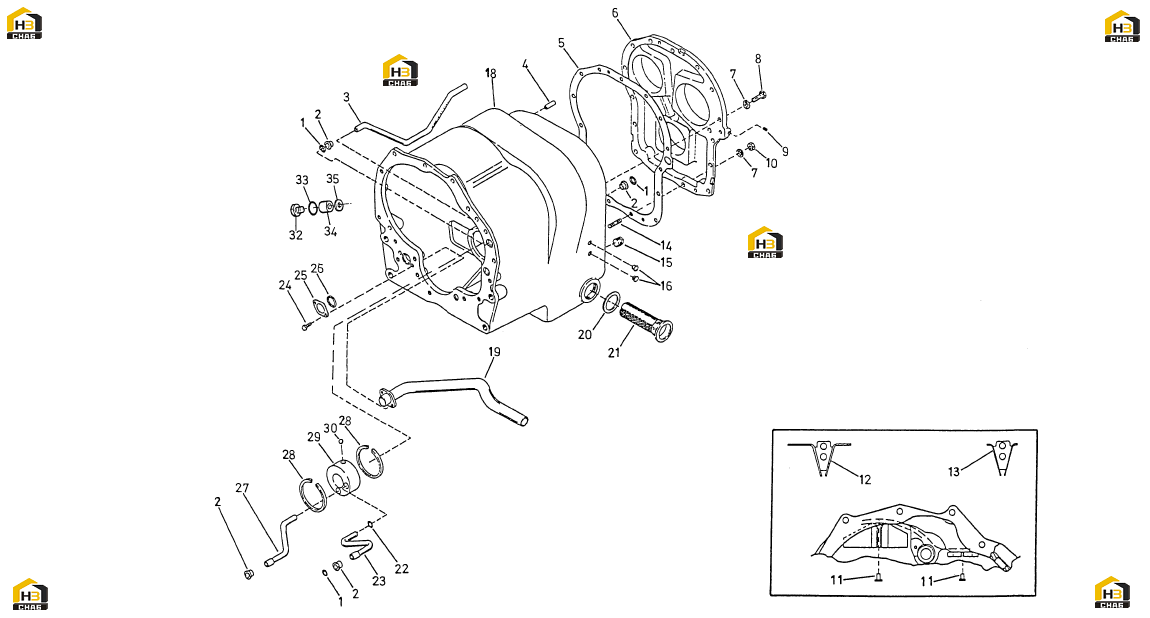

137. Картер и задняя крышка - "HR - 32000"

← 136. Картер и задняя крышка - "HR - 36000" 138. Вал турбины - "HR - 40000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:153239

Комплект:3

Примечание:

№ на схеме:2

Наименование:BUSHING

Каталожный номер:153222

Комплект:4

Примечание:

№ на схеме:3

Наименование:PIPE

Каталожный номер:153233

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:153234

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:153235

Комплект:1

Примечание:

№ на схеме:6

Наименование:REAR COVER

Каталожный номер:580827

Комплект:1

Примечание:

№ на схеме:7

Наименование:LOCK WASHER

Каталожный номер:531260

Комплект:23

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:153237

Комплект:21

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:153242

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:531276

Комплект:2

Примечание:

№ на схеме:11

Наименование:RIVET

Каталожный номер:551505

Комплект:4

Примечание:

№ на схеме:12

Наименование:OIL DEFLECTOR

Каталожный номер:534953

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL DEFLECTOR

Каталожный номер:534954

Комплект:1

Примечание:

№ на схеме:14

Наименование:STUD

Каталожный номер:153240

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:548784

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:531293

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOUSING ASSY

Каталожный номер:583890

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL PIPE

Каталожный номер:521967

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:153226

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREEN ASSEMBLY

Каталожный номер:151075

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:540555

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL PIPE

Каталожный номер:540556

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:521969

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:521968

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:151081

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL PIPE

Каталожный номер:521972

Комплект:1

Примечание:

№ на схеме:28

Наименование:STOP RING

Каталожный номер:153206

Комплект:2

Примечание:

№ на схеме:29

Наименование:OIL DISTRIBUTOR

Каталожный номер:521971

Комплект:1

Примечание:

№ на схеме:30

Наименование:BALL

Каталожный номер:521970

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:531249

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:535907

Комплект:1

Примечание:

№ на схеме:34

Наименование:BUSHING

Каталожный номер:531251

Комплект:1

Примечание:

№ на схеме:35

Наименование:SHIM

Каталожный номер:531252

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
