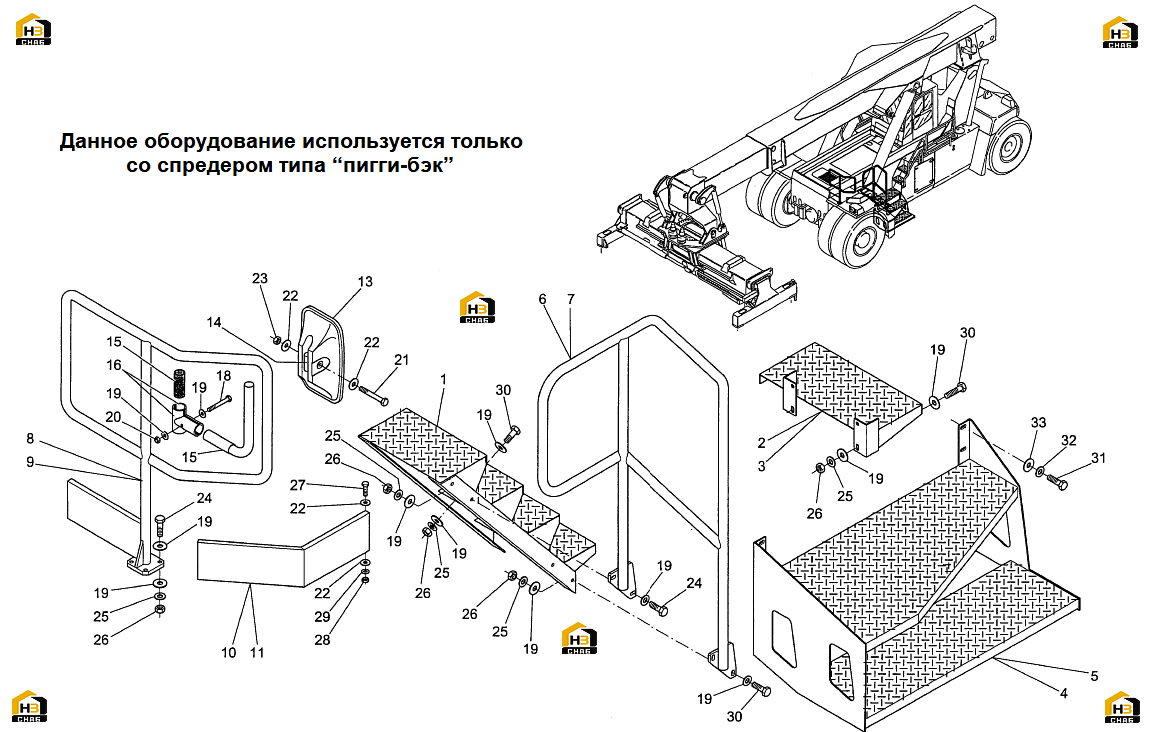

13. ступеньки и защитная облицовка (версия машины со спредером типа “пигги-бэк”)

← 12. противовес и задний крюк 14. капот и задняя часть корпуса (только для ричстакера f381 серии) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L.H. FRONT SUPPORT

Каталожный номер:564368

Комплект:2

Примечание:

№ на схеме:2

Наименование:L.H. STEP

Каталожный номер:564407

Комплект:1

Примечание:

№ на схеме:3

Наименование:R.H. STEP

Каталожный номер:564406

Комплект:1

Примечание:

№ на схеме:4

Наименование:L.H. RUNG LADDER

Каталожный номер:564423

Комплект:1

Примечание:

№ на схеме:5

Наименование:R.H. RUNG LADDER

Каталожный номер:564422

Комплект:1

Примечание:

№ на схеме:6

Наименование:L.H. FRONT HAND-RAIL

Каталожный номер:564346

Комплект:1

Примечание:

№ на схеме:7

Наименование:R.H. FRONT HAND-RAIL

Каталожный номер:564347

Комплект:1

Примечание:

№ на схеме:8

Наименование:L.H. FRONT PARAPET

Каталожный номер:560558

Комплект:1

Примечание:

№ на схеме:9

Наименование:R.H. FRONT PARAPET

Каталожный номер:560564

Комплект:1

Примечание:

№ на схеме:10

Наименование:L.H. PROTECTION

Каталожный номер:564339

Комплект:1

Примечание:

№ на схеме:11

Наименование:R.H. PROTECTION

Каталожный номер:564338

Комплект:1

Примечание:

№ на схеме:13

Наименование:REAR MIRROR

Каталожный номер:100853

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:100508

Комплект:2

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:536151

Комплект:2

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:534808

Комплект:4

Примечание:

№ на схеме:17

Наименование:RUBBER PROTECTION

Каталожный номер:526429

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:18

Наименование:SCREW M10x1,5x60

Каталожный номер:00143

Комплект:2

Примечание:M10x1,5x60

№ на схеме:19

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:64

Примечание:D.10

№ на схеме:20

Наименование:SELF LOCKING NUT M10x1,5

Каталожный номер:00603

Комплект:2

Примечание:M10x1,5

№ на схеме:21

Наименование:SCREW M8x1,25x50

Каталожный номер:200011

Комплект:2

Примечание:M8x1,25x50

№ на схеме:22

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:12

Примечание:D.8xD.24

№ на схеме:23

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:2

Примечание:M8x1,25

№ на схеме:24

Наименование:SCREW M10x1,5x35

Каталожный номер:00091

Комплект:8

Примечание:M10x1,5x35

№ на схеме:25

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:30

Примечание:D.10

№ на схеме:26

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:30

Примечание:M10x1,5

№ на схеме:27

Наименование:SCREW M8x1,25x30

Каталожный номер:00093

Комплект:4

Примечание:M8x1,25x30

№ на схеме:28

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:4

Примечание:M8x1,25

№ на схеме:29

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:4

Примечание:D.8

№ на схеме:30

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:22

Примечание:M10x1,5x30

№ на схеме:31

Наименование:SCREW M12x1,75x25

Каталожный номер:00478

Комплект:8

Примечание:M12x1,75x25

№ на схеме:32

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:8

Примечание:D.12

№ на схеме:33

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:8

Примечание:D.12
