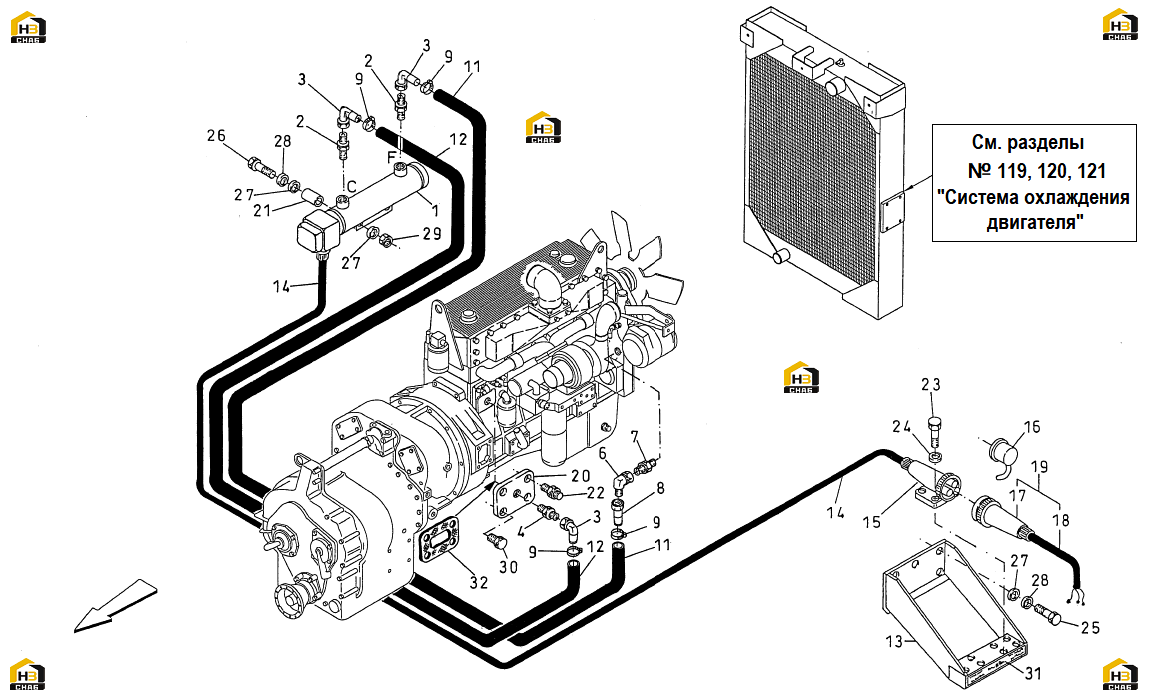

128. система подогрева двигателя перед запуском - водяная система - cummins qsm11

← 127. система охлаждения трансмиссионного масла - фильтр масляный 129. трансмиссия/коробка передач - "hr - 40000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER HEATER

Каталожный номер:513561

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION

Каталожный номер:101101

Комплект:2

Примечание:

№ на схеме:3

Наименование:CONNECTION 90°

Каталожный номер:101500

Комплект:3

Примечание:90°

№ на схеме:4

Наименование:CONNECTION

Каталожный номер:101341

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTION 90°

Каталожный номер:102291

Комплект:1

Примечание:90°

№ на схеме:7

Наименование:CONNECTION

Каталожный номер:573365

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:101499

Комплект:1

Примечание:

№ на схеме:9

Наименование:STRAP

Каталожный номер:100238

Комплект:4

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:565677

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:577185

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUPPORT

Каталожный номер:573323

Комплект:1

Примечание:

№ на схеме:14

Наименование:ELECTRIC CABLE

Каталожный номер:574362

Комплект:1

Примечание:

№ на схеме:15

Наименование:FIXED PIN

Каталожный номер:573328

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:573330

Комплект:1

Примечание:

№ на схеме:17

Наименование:MOBILE TAP

Каталожный номер:573329

Комплект:1

Примечание:

№ на схеме:18

Наименование:CABLE

Каталожный номер:573350

Комплект:1

Примечание:

№ на схеме:19

Наименование:CABLE ASS.Y

Каталожный номер:573349

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:576218

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:521576

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:571697

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:4

Примечание:M5x0,8x20

№ на схеме:24

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:4

Примечание:D.5

№ на схеме:25

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:5

Примечание:M8x1,25x20

№ на схеме:26

Наименование:SCREW M8x1,25x70

Каталожный номер:00317

Комплект:2

Примечание:M8x1,25x70

№ на схеме:27

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:9

Примечание:D.8xD.24

№ на схеме:28

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:7

Примечание:D.8

№ на схеме:29

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:2

Примечание:M8x1,25

№ на схеме:30

Наименование:SCREW

Каталожный номер:577187

Комплект:3

Примечание:

№ на схеме:31

Наименование:DATA PLATE

Каталожный номер:573348

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET

Каталожный номер:577188

Комплект:1

Примечание:
