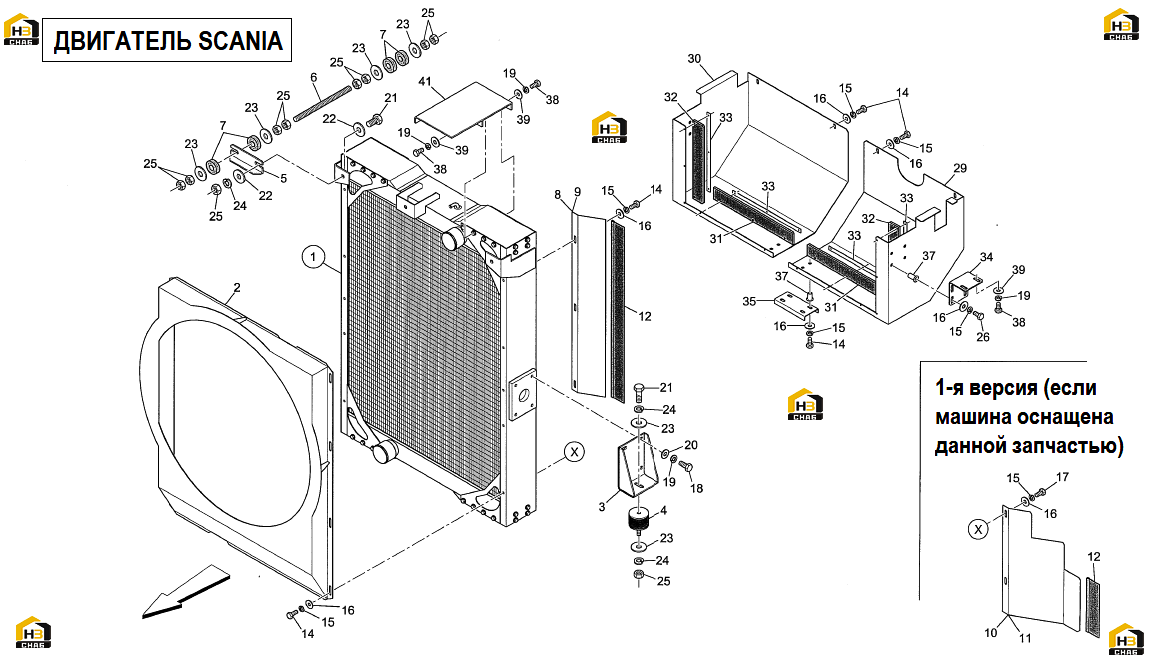

123. система охлаждения двигателя - установка радиатора - scania di12

← 122. система охлаждения двигателя - установка радиатора - cummins qsm11 124. система охлаждения двигателя - установка радиатора - volvo tad720ve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER RADIATOR

Каталожный номер:566008

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONVEYOR

Каталожный номер:575781

Комплект:1

Примечание:

№ на схеме:3

Наименование:RADIATOR SUPPORT

Каталожный номер:554940

Комплект:2

Примечание:

№ на схеме:4

Наименование:SILENTBLOCK

Каталожный номер:558459

Комплект:2

Примечание:

№ на схеме:5

Наименование:FIXING BRACKET

Каталожный номер:554959

Комплект:2

Примечание:

№ на схеме:6

Наименование:ROD

Каталожный номер:555999

Комплект:2

Примечание:

№ на схеме:7

Наименование:RUBBER SPACER

Каталожный номер:531725

Комплект:8

Примечание:

№ на схеме:8

Наименование:L.H. SIDE PROTECTION

Каталожный номер:554945

Комплект:1

Примечание:

№ на схеме:9

Наименование:R.H. SIDE PROTECTION

Каталожный номер:554944

Комплект:1

Примечание:

№ на схеме:10

Наименование:L.H. SIDE LOWER PROTECTION

Каталожный номер:557461

Комплект:1

Примечание:1-я версия (если машина оснащена данной запчастью)

№ на схеме:11

Наименование:R.H. SIDE LOWER PROTECTION

Каталожный номер:557460

Комплект:1

Примечание:1-я версия (если машина оснащена данной запчастью)

№ на схеме:12

Наименование:GASKET

Каталожный номер:526802

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:14

Наименование:SCREW M8x1,25x16

Каталожный номер:00094

Комплект:22

Примечание:M8x1,25x16

№ на схеме:15

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:32

Примечание:D.8

№ на схеме:16

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:32

Примечание:D.8xD.24

№ на схеме:17

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:18

Наименование:SCREW M10x1,5x20

Каталожный номер:00124

Комплект:8

Примечание:M10x1,5x20

№ на схеме:19

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:16

Примечание:D.10

№ на схеме:20

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:8

Примечание:D.10

№ на схеме:21

Наименование:SCREW M12x1,75x30

Каталожный номер:00481

Комплект:4

Примечание:M12x1,75x30

№ на схеме:22

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:4

Примечание:D.12

№ на схеме:23

Наименование:FLAT WASHER D.12xD.36

Каталожный номер:00807

Комплект:14

Примечание:D.12xD.36

№ на схеме:24

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:6

Примечание:D.12

№ на схеме:25

Наименование:NUT M12x1,75

Каталожный номер:00521

Комплект:20

Примечание:M12x1,75

№ на схеме:26

Наименование:SCREW M8x1,25x30

Каталожный номер:00093

Комплект:8

Примечание:M8x1,25x30

№ на схеме:29

Наименование:PLATE

Каталожный номер:581470

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:581480

Комплект:1

Примечание:

№ на схеме:31

Наименование:RUBBER PROTECTION

Каталожный номер:581478

Комплект:2

Примечание:

№ на схеме:32

Наименование:RUBBER PROTECTION

Каталожный номер:581477

Комплект:2

Примечание:

№ на схеме:33

Наименование:FIXING PLATE

Каталожный номер:581476

Комплект:4

Примечание:

№ на схеме:34

Наименование:BRACKET

Каталожный номер:581468

Комплект:2

Примечание:

№ на схеме:35

Наименование:SUPPORT

Каталожный номер:581492

Комплект:1

Примечание:

№ на схеме:37

Наименование:INSERT M8

Каталожный номер:525175

Комплект:12

Примечание:DM.8

№ на схеме:38

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:8

Примечание:M10x1,5x25

№ на схеме:39

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:8

Примечание:D.10xD.30

№ на схеме:41

Наименование:COUPLING PROTECTION

Каталожный номер:587488

Комплект:1

Примечание:
