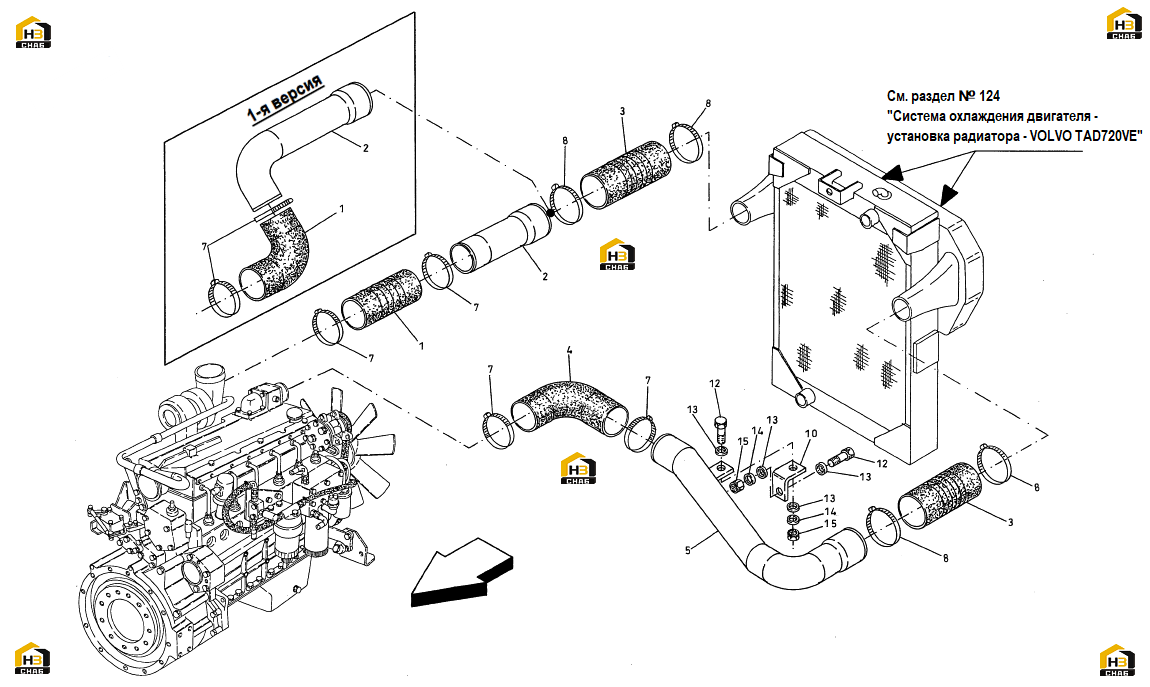

117. система внутреннего охлаждения - volvo tad720ve

← 116. система внутреннего охлаждения - cummins qsm11-t3 118. отопитель масляного отстойника двигателя - cummins qsm11-t3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUPLING

Каталожный номер:575470

Комплект:1

Примечание:Только для ричстакера F269 Сер./номер 052

№ на схеме:1

Наименование:COUPLING

Каталожный номер:578509

Комплект:1

Примечание:

№ на схеме:2

Наименование:AIR INTAKE TUBE

Каталожный номер:576639

Комплект:1

Примечание:Только для ричстакера F269 Сер./номер 052

№ на схеме:2

Наименование:INTAKE TUBE

Каталожный номер:579455

Комплект:1

Примечание:

№ на схеме:3

Наименование:COUPLING

Каталожный номер:573239

Комплект:2

Примечание:

№ на схеме:4

Наименование:COUPLING

Каталожный номер:575470

Комплект:1

Примечание:

№ на схеме:5

Наименование:AIR INTAKE TUBE

Каталожный номер:576640

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:050673

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:2

Примечание:M8x1,25x25

№ на схеме:13

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:4

Примечание:D.8

№ на схеме:14

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:15

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25
