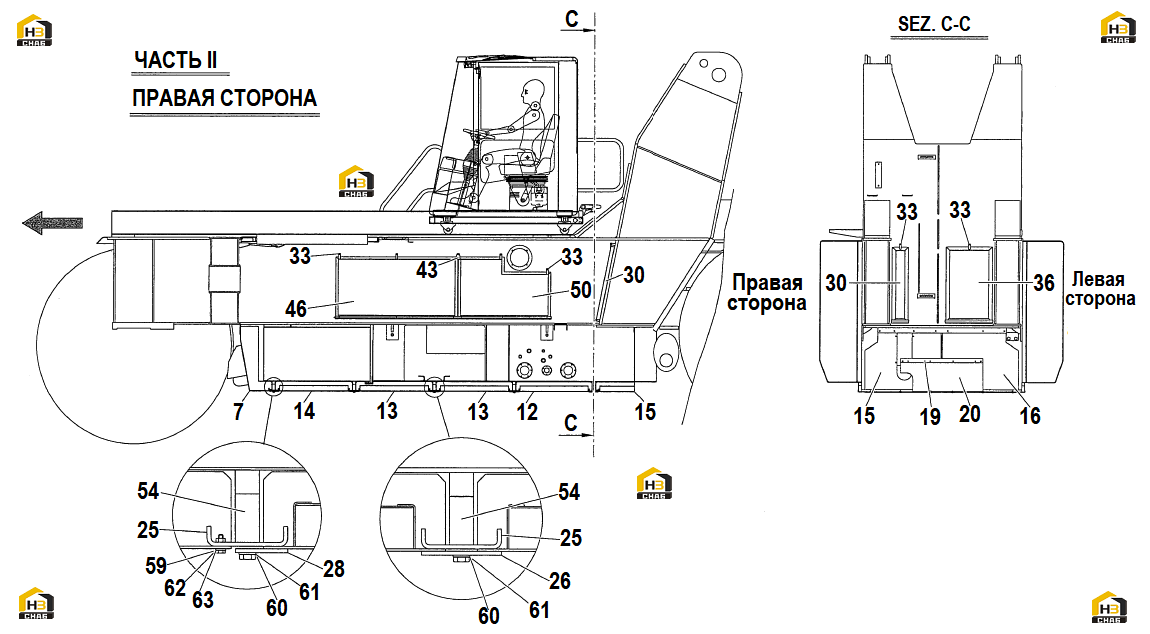

11. звукоизоляция ричстакера - правая сторона (опция) (часть ii)

← 10. звукоизоляция ричстакера - левая сторона (опция) (часть i) 12. противовес и задний крюк →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT HOOD

Каталожный номер:576665

Комплект:1

Примечание:

№ на схеме:2

Наименование:SOUNDPROOFING PANEL

Каталожный номер:566197

Комплект:1

Примечание:

№ на схеме:3

Наименование:THRUST CYLINDER

Каталожный номер:536534

Комплект:2

Примечание:

№ на схеме:6

Наименование:L.H. FRONT PROTECTION

Каталожный номер:576663

Комплект:1

Примечание:

№ на схеме:7

Наименование:R.H. FRONT PROTECTION

Каталожный номер:576662

Комплект:1

Примечание:

№ на схеме:8

Наименование:L.H. LOWER PANEL

Каталожный номер:576656

Комплект:1

Примечание:

№ на схеме:9

Наименование:L.H. LOWER PANEL

Каталожный номер:576652

Комплект:1

Примечание:

№ на схеме:10

Наименование:L.H. LOWER PANEL

Каталожный номер:576658

Комплект:1

Примечание:

№ на схеме:11

Наименование:L.H. LOWER PANEL

Каталожный номер:576659

Комплект:1

Примечание:

№ на схеме:12

Наименование:R.H. LOWER PANEL

Каталожный номер:576654

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOWER PANEL

Каталожный номер:576653

Комплект:2

Примечание:

№ на схеме:14

Наименование:R.H. LOWER PANEL

Каталожный номер:576655

Комплект:1

Примечание:

№ на схеме:15

Наименование:R.H. REAR PANEL

Каталожный номер:576648

Комплект:1

Примечание:

№ на схеме:16

Наименование:L.H. REAR SOUNDPROOFING PANEL

Каталожный номер:576619

Комплект:1

Примечание:

№ на схеме:19

Наименование:LOWER SIDE PROTECTION

Каталожный номер:566912

Комплект:2

Примечание:

№ на схеме:20

Наименование:LOWER PROTECTION

Каталожный номер:566909

Комплект:1

Примечание:

№ на схеме:25

Наименование:SUPPORT

Каталожный номер:559703

Комплект:5

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:559704

Комплект:6

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:560708

Комплект:4

Примечание:

№ на схеме:30

Наименование:R.H. REAR SOUNDPROOFING PANEL

Каталожный номер:576618

Комплект:1

Примечание:

№ на схеме:33

Наименование:FIXING PLATE

Каталожный номер:558958

Комплект:10

Примечание:

№ на схеме:36

Наименование:L.H. REAR SOUNDPROOFING PANEL

Каталожный номер:576619

Комплект:1

Примечание:

№ на схеме:40

Наименование:L.H. INNER SOUNDPROOFING PANEL

Каталожный номер:576617

Комплект:1

Примечание:

№ на схеме:43

Наименование:FIXING PLATE

Каталожный номер:558959

Комплект:2

Примечание:

№ на схеме:46

Наименование:INNER SOUNDPROOFING PANEL

Каталожный номер:576615

Комплект:2

Примечание:

№ на схеме:50

Наименование:R.H. INNER SOUNDPROOFING PANEL

Каталожный номер:576614

Комплект:1

Примечание:

№ на схеме:54

Наименование:SPACER

Каталожный номер:566841

Комплект:8

Примечание:

№ на схеме:55

Наименование:INSERT M5

Каталожный номер:529689

Комплект:12

Примечание:M5

№ на схеме:56

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:12

Примечание:M5x0,8x20

№ на схеме:57

Наименование:SPRING WASHER D.5

Каталожный номер:00751

Комплект:12

Примечание:D.5

№ на схеме:58

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:12

Примечание:M6x1x25

№ на схеме:59

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:20

Примечание:D.6

№ на схеме:60

Наименование:SCREW M12x1,75x35

Каталожный номер:00482

Комплект:10

Примечание:M12x1,75x35

№ на схеме:61

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:10

Примечание:D.12

№ на схеме:62

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:8

Примечание:M6x1x20

№ на схеме:63

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:8

Примечание:D.6xD.18
