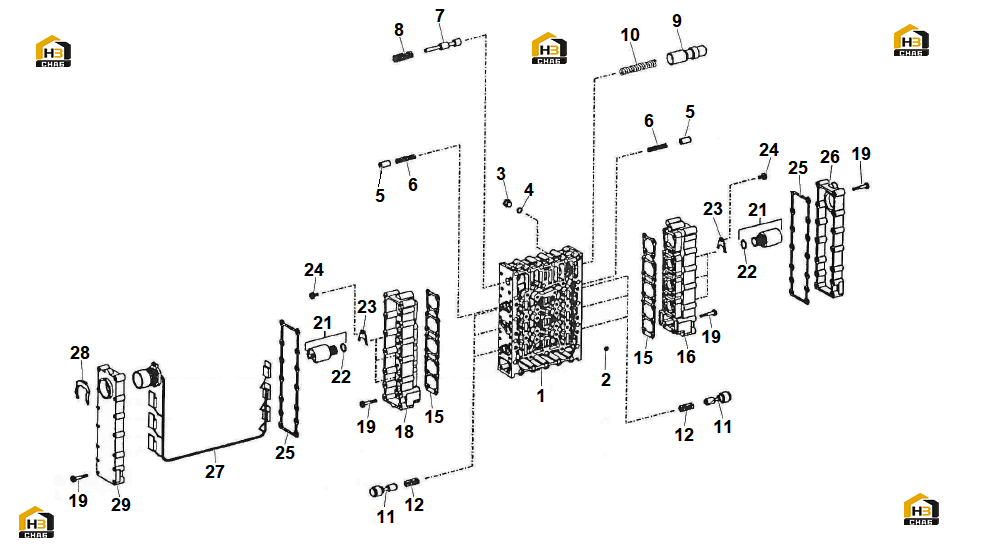

92. коробка передач - блок управления (гидроклапан)

← 91. коробка передач - распределительные пластины 93. коробка передач - клапан регулирования давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVES GROUPE

Каталожный номер:584921

Комплект:1

Примечание:

№ на схеме:2

Наименование:ORIFICE

Каталожный номер:584922

Комплект:6

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:584838

Комплект:8

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:584839

Комплект:8

Примечание:

№ на схеме:5

Наименование:PISTON

Каталожный номер:584925

Комплект:6

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:584926

Комплект:6

Примечание:

№ на схеме:7

Наименование:PISTON

Каталожный номер:584927

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:584928

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:584929

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:584930

Комплект:1

Примечание:

№ на схеме:11

Наименование:PISTON

Каталожный номер:584923

Комплект:6

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:584924

Комплект:6

Примечание:

№ на схеме:15

Наименование:GASKET

Каталожный номер:590854

Комплект:2

Примечание:

№ на схеме:16

Наименование:HOUSING

Каталожный номер:584932

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOUSING

Каталожный номер:584939

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:584933

Комплект:64

Примечание:

№ на схеме:21

Наименование:PRESSURE REGULATOR

Каталожный номер:584934

Комплект:6

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:584935

Комплект:6

Примечание:

№ на схеме:23

Наименование:FIXING PLATE

Каталожный номер:584936

Комплект:6

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:584937

Комплект:6

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:590855

Комплект:2

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:584942

Комплект:1

Примечание:

№ на схеме:27

Наименование:WIRING HARNESS

Каталожный номер:584940

Комплект:1

Примечание:

№ на схеме:28

Наименование:RETAINING CLAMP

Каталожный номер:584944

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:584943

Комплект:1

Примечание:
