83. коробка передач - масляные трубки

← 82. коробка передач - корпус (картер) 84. коробка передач - муфта первой передачи →

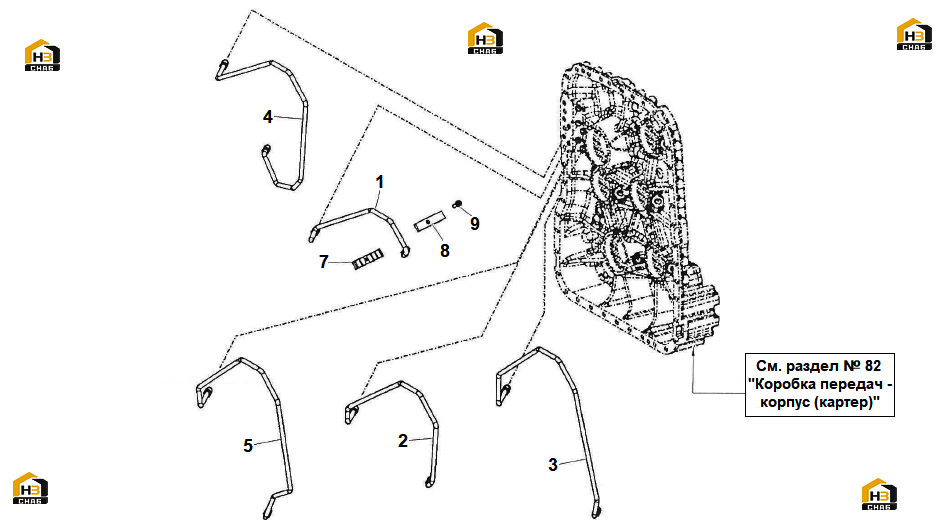

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL PIPE

Каталожный номер:584864

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL PIPE

Каталожный номер:584865

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL PIPE

Каталожный номер:584866

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL PIPE

Каталожный номер:584867

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL PIPE

Каталожный номер:584868

Комплект:1

Примечание:

№ на схеме:7

Наименование:FIXING BRACKET

Каталожный номер:584869

Комплект:1

Примечание:

№ на схеме:8

Наименование:FIXING BRACKET

Каталожный номер:584870

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW M8x1,25x20

Каталожный номер:00131

Комплект:1

Примечание:M8x1,25x20
